Двигатель детали — HITACHI UH143

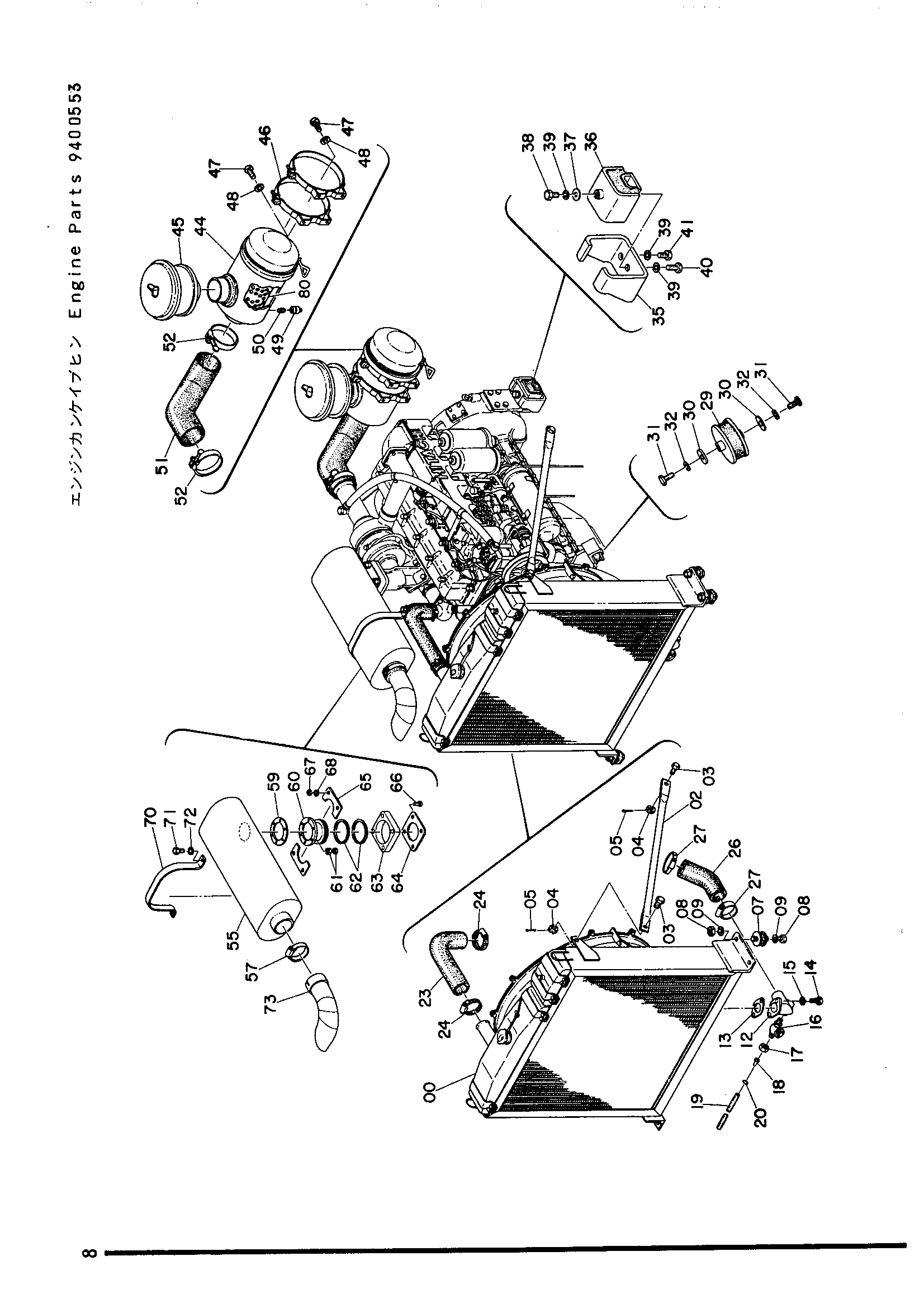

Заводская схема «Двигатель детали» для HITACHI UH143. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	969728	Радиатор в сборе	1
02	451799	Стойка	2
03	4504207	Болт	4
04	M531619	Корончатая гайка	4
05	A764032	Разрезной палец	4
07	4504208	Прооф оскиллатион резиновый	4
08	M501613	Гайка	8
09	A590016	Пружинная шайба	8
12	D33466	Трубка	1
13	D46813	Манжета	1
14	M101028	Болт	2
15	A590010	Пружинная шайба	2
16	D99388	Клапан	1
17	D98633	Гайка унион	1
18	D98631	Соединение	1
19	D43452	Трубка дренажный	1
20	D98658	Зажим	1
23	329076	Шланг A	1
24	4507513	Хомут шланга	2
26	329077	Шланг B	1
27	4507521	Хомут шланга	2
29	489716	Передний резиновый	2
30	489714	Шайба	4
31	M111628	Болт	4
32	A590016	Пружинная шайба	4
35	329074	Ограничитель	2
36	3501048	Задний резиновый	2
37	489714	Шайба	2
38	M111628	Болт	2
39	A590016	Пружинная шайба	8
40	M111650	Болт	2
41	M111628	Болт	4
44	969727	Фильтр воздушный	1
45	D911357	Фильтр PRE	1
46	969726	Лента	2
47	M200816	Болт	4
48	A590008	Пружинная шайба	4
49	D911699	Индикатор	1
50	D911521	Защитный фильтр	1
51	3501009	Резиновый шланг	1
52	D911429	Клампе шланг	2
55	D61141	Глушитель	1
57	4507397	Зажим	1
59	D47235	Прокладка	1
60	D81700	Соединение	1
61	M521008	Гайка H	12
62	D47238	Уплотнение кольцо	2
63	D33619	Пластина	1
64	D41436	Прокладка C	1
65	D47236	Крышка	2
66	M101263	Болт	4
67	M521210	Гайка	4
68	A590012	Пружинная шайба	4
70	4502634	Хомут	1
71	M101020	Болт	2
72	A590010	Пружинная шайба	2
73	8500820	Выпускной трубка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH143 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
