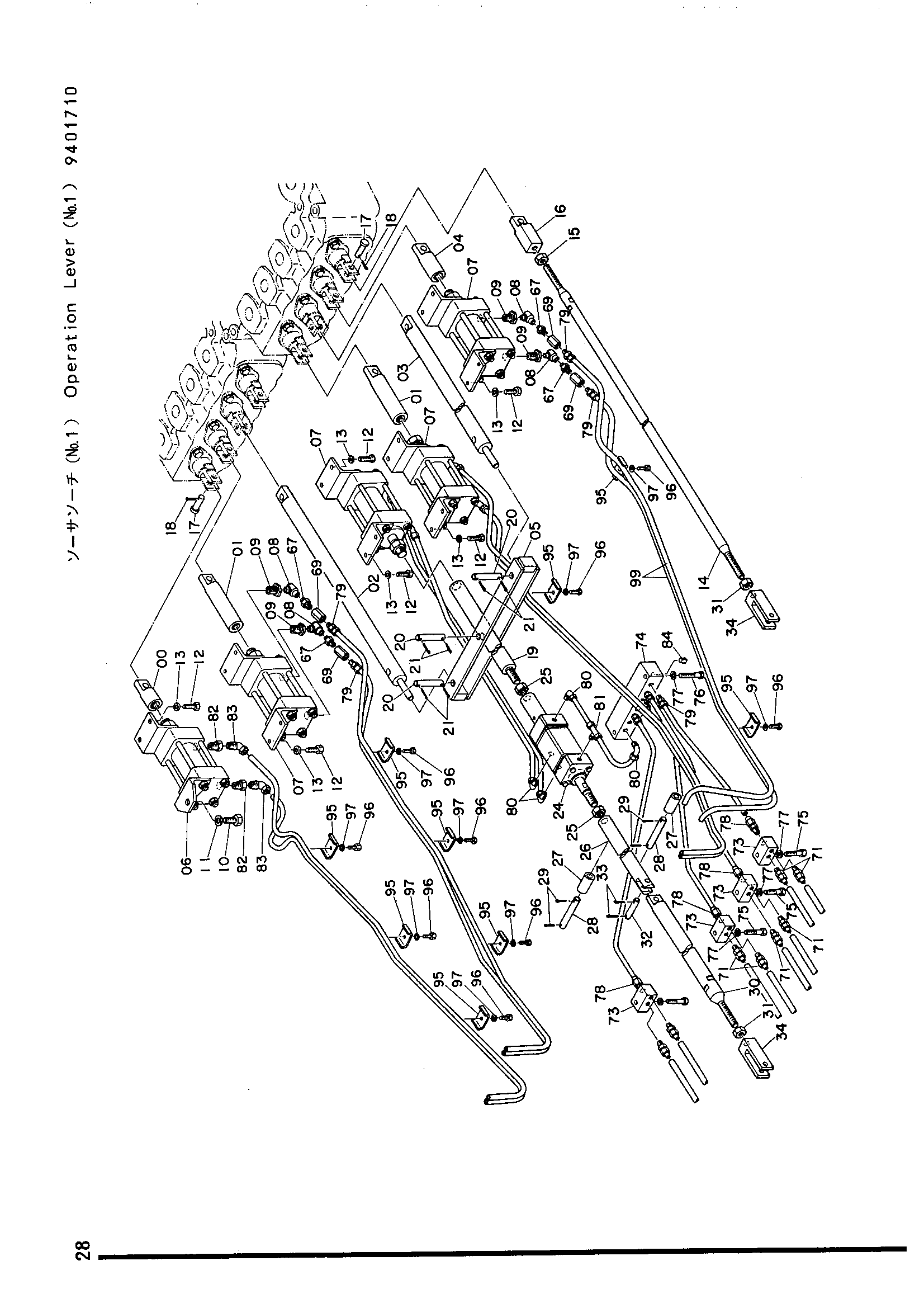

Управление рычаг (NO.1) — HITACHI UH143

Заводская схема «Управление рычаг (NO.1)» для HITACHI UH143. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4504759	Шток A	1
01	4504760	Шток B	2
02	4504761	Шток C	1
03	4504762	Шток D	1
04	4504763	Шток E	1
05	8500811	Тяга	1
06	4504764	Гидроцилиндр. воздушный	1
07	4504764	Гидроцилиндр. воздушный	4
08	4505997	Клапан	4
09	4507296	Втулка	4
10	M111225	Болт	1
11	A590012	Пружинная шайба	1
12	M210825	Болт 8X25	18
13	A590009	Пружинная шайба	18
14	A504766	Поворот шток	1
15	M501210	Гайка	1
16	499809	Разъём	1
17	4504788	Палец	7
18	A764020	Палец разрезной 40X20	7
19	A704767	Шток F	1
20	4504768	Палец	3
21	A764020	Палец разрезной 40X20	6
24	9400589	Клапан вспомогательный	1
25	M501408	Гайка M14	2
26	4504769	Шток G	1
27	4507327	Трубка	2
28	4504771	Палец	2
29	A764020	Палец разрезной 40X20	4
30	4504772	Шток H	1
31	M501210	Гайка	2
32	4504773	Палец	1
33	A763016	Шплинт	2
34	487083	Вилка концевой A	2
67	4502684	Ниппель	4
69	4504782	Разъём S	4
71	4502672	Разъём	8
73	4504784	Тройник	4
74	3501047	Коллектор	1
75	M210836	Болт	4
76	M210845	Болт	2
77	A590008	Пружинная шайба	6
78	992313	Трубка разъём	4
79	4502672	Разъём	8
80	4502673	Угловой штуцер	4
81	4505039	Тройник	1
82	J728382	Втулка	6
83	992312	Угловой штуцер	6
84	J75281	Пробка масляный PT1/8	1
95	4504787	Хомут	10
96	M200618	Болт 6X18	10
97	A590006	Пружинная шайба	10
99	4502687	Трубка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH143 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
