Центральный коллектор — HITACHI UH143

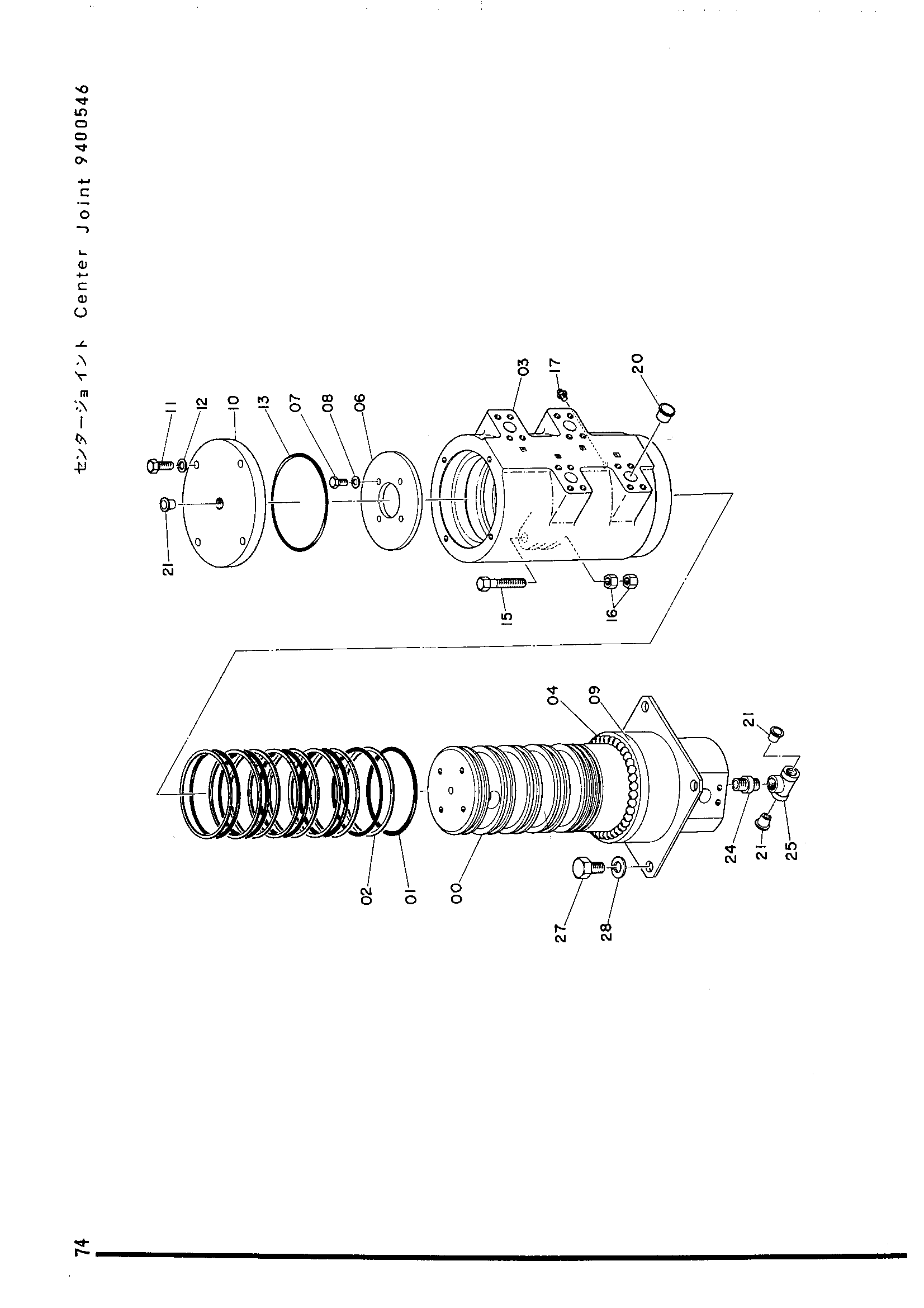

Заводская схема «Центральный коллектор» для HITACHI UH143. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6500149 | Шпиндель | 1 |
| 01 | 966998 | Уплотнительное кольцо 1A-P145 | 6 |
| 02 | 498627 | Опорное кольцо | 8 |
| 03 | 1500235 | Корпус | 1 |
| 04 | 972658 | Подшипник | 33 |
| 06 | 4503404 | Стопорная пластина | 1 |
| 07 | M111022 | Болт | 4 |
| 08 | A590010 | Пружинная шайба | 4 |
| 10 | 3500282 | Крышка | 1 |
| 11 | M221236 | Болт T 12X35.5 | 4 |
| 12 | A590012 | Пружинная шайба | 4 |
| 13 | A810170 | Уплотнительное кольцо | 1 |
| 15 | M111680 | Болт | 1 |
| 16 | M501613 | Гайка | 2 |
| 17 | J75481 | Смазка ниппель | 1 |
| 19 | 4507151 | Фиксатор | 1 |
| 20 | 4503414 | Колпачок | 8 |
| 21 | 4503415 | Колпачок | 3 |
| 24 | J70784 | Ниппель PT1/2 | 1 |
| 25 | J70484 | TEE PT1/2 | 1 |
| 27 | M101632 | Болт | 4 |
| 28 | A590016 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH143 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
