Управление рычаг (NO.2) — HITACHI UH143

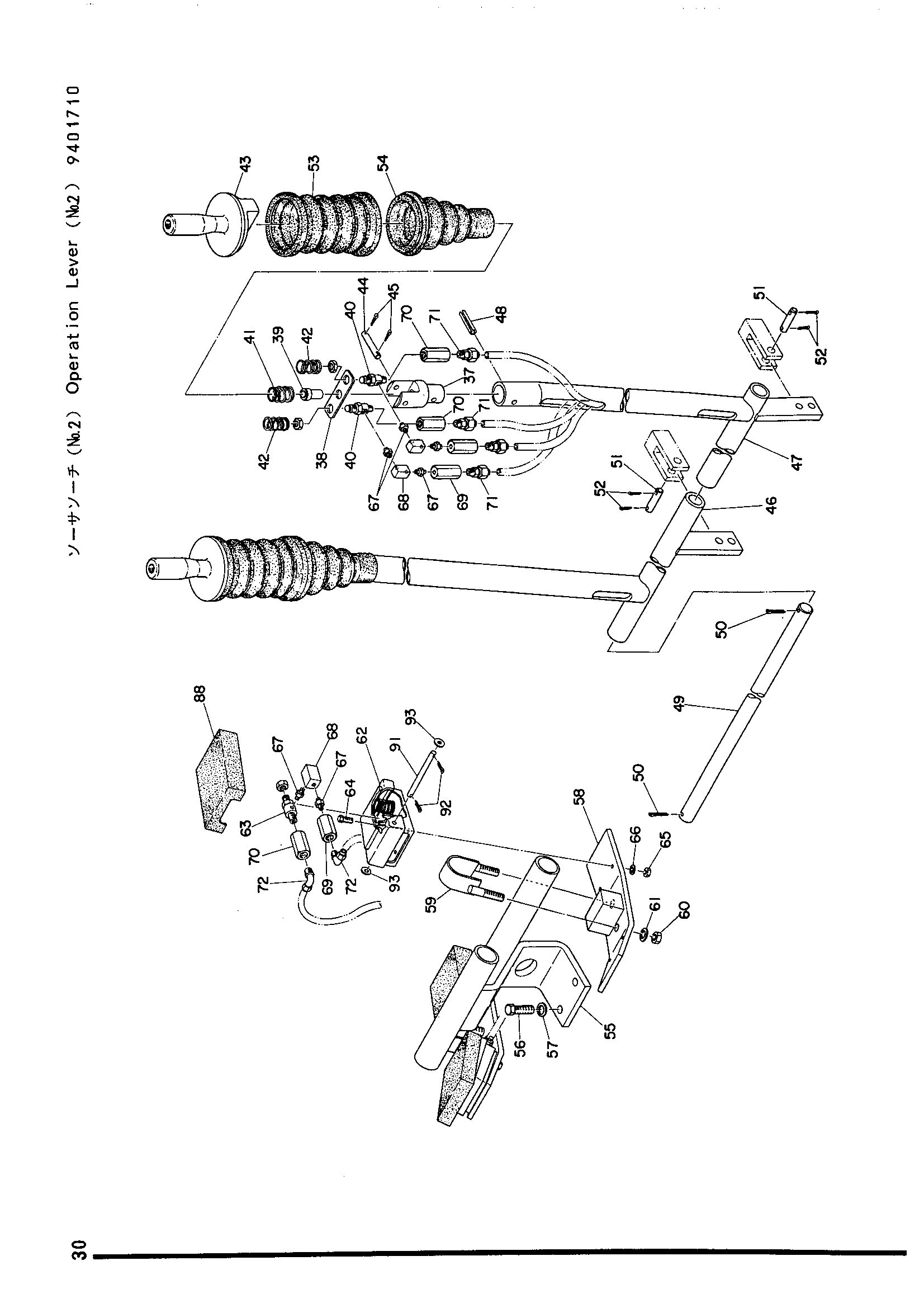

Заводская схема «Управление рычаг (NO.2)» для HITACHI UH143. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
37	4504774	Головка	2
38	4504775	Клапан базовый	2
39	4504776	Центральный деталь	2
40	4502682	Клапан	4
41	4504777	Пружина сжатия	2
42	4504778	Пружина	4
43	4507515	Рукоятка	2
44	4504780	Палец	2
45	A762013	Шплинт	4
46	8500812	Рычаг (правый)	1
47	8500813	Рычаг (левый)	1
48	4504781	Пружинный штифт	2
49	499808	Палец	1
50	A764032	Шплинт	2
51	445333	Палец	2
52	A762020	Палец разрезной 2X20	4
53	4507516	Боот (A)	2
54	4507235	Боот (B)	2
55	8500823	Стойка	1
56	M111028	Болт	2
57	A590010	Пружинная шайба	2
58	8500328	Педаль	2
59	9800157	Хомут	2
60	M501008	Гайка	4
61	A590010	Пружинная шайба	4
62	4502674	Актуатор	4
63	4502682	Клапан	4
64	4502676	Болт	8
65	4502685	Гайка	8
66	A590004	Пружинная шайба	8
67	4502684	Ниппель	16
68	4502683	Угловой штуцер	8
69	4504782	Разъём S	8
70	4504783	Разъём S	8
71	4502672	Разъём	8
72	4502673	Угловой штуцер	8
88	4507236	Крышка боот	4
91	4505026	Палец	4
92	A761610	Шплинт	8
93	A590106	Шайба	8

Для точного подбора сообщите каталожный номер, модель HITACHI UH143 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
