Двигатель — HITACHI UH143

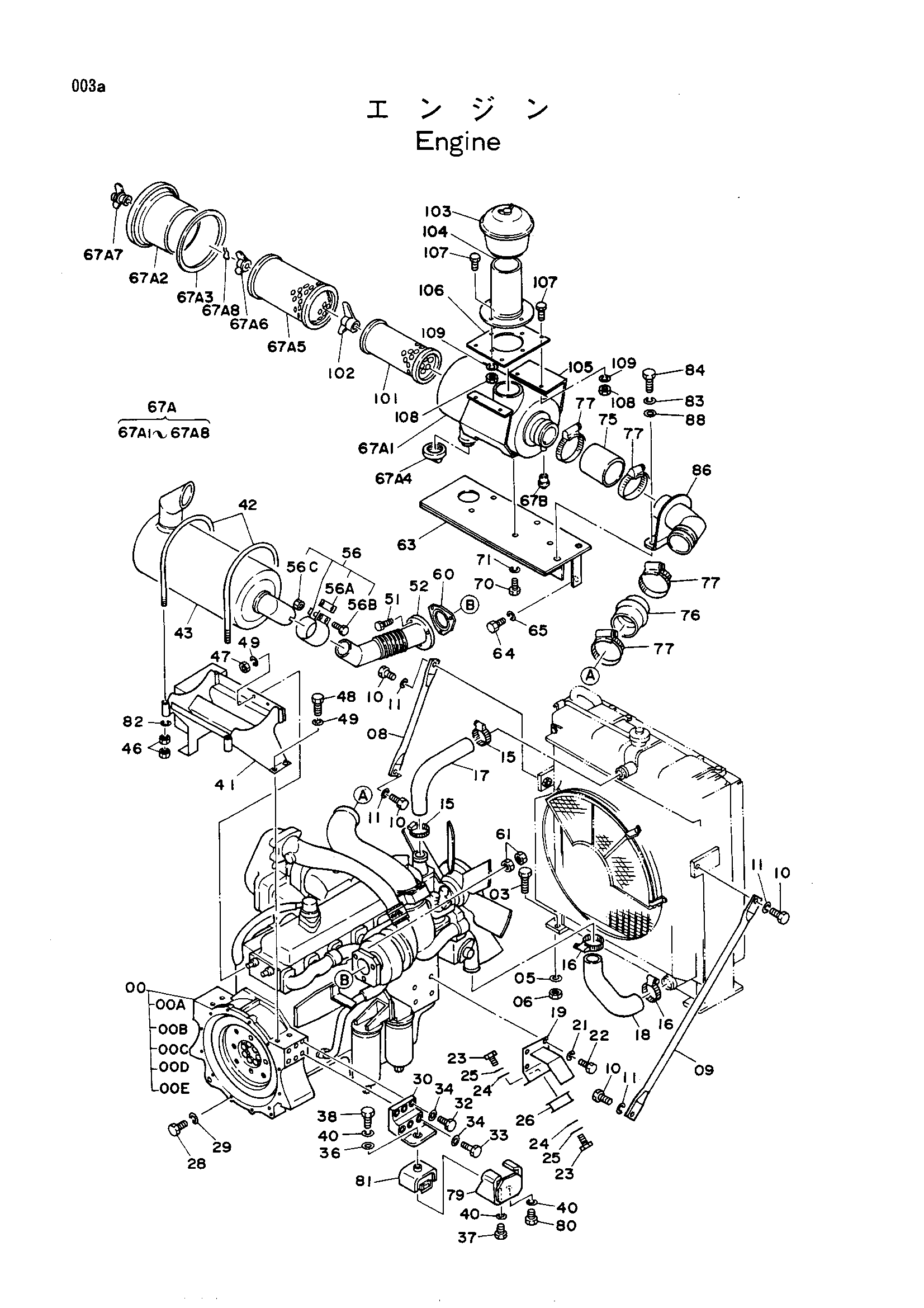

Заводская схема «Двигатель» для HITACHI UH143. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4177610	Двигатель	1
00A	4162471	Ремень вентилятор (1=2 деталь)	1
00B	4144110	Ремень V (1=1 деталь)	1
00C	4175914	Фильтр масляный (полный поток)	1
00D	4175913	Фильтр масляный (бйпасс)	1
00E	4175915	Элемент топливный	1
03	J901645	Болт	4
05	A590916	Пружинная шайба	4
06	J950016	Гайка	4
08	4127857	Стойка	1
09	4143079	Стойка	1
10	J901635	Болт	4
11	A590916	Пружинная шайба	4
15	4504199	Хомут шланга	2
16	4504491	Хомут шланга	2
17	4149375	Водяной шланг	1
18	4149373	Водяной шланг	1
19	8026207	Кронштейн	2
21	4086891	Шайба	8
22	M221236	Болт T 12X35.5	8
23	M111630	Болт	4
24	4087197	Шайба	4
25	A590916	Пружинная шайба	4
26	4147007	Резиновая прокладка	2
28	J901028	Болт	10
29	A590910	Пружинная шайба	10
30	3028981	Опора	2
32	M221445	Болт	6
33	M221480	Болт	6
34	4114404	Шайба	12
36	4087197	Шайба	2
37	M111650	Болт	2
38	M111632	Болт	2
40	A590916	Пружинная шайба	8
41	7013301	Кронштейн	1
42	4149371	U-образный болт	2
43	4143080	Глушитель	1
46	J950010	Гайка	8
47	M501008	Гайка	2
48	J901025	Болт	4
49	A590910	Пружинная шайба	6
51	J901250	Болт	3
52	7012191	Трубка выпускной	1
56	4190587	Хомут	1
56A	4162835	Манжета	1
56B	4162836	Болт	2
56C	4162837	Гайка	2
60	4143532	Прокладка	1
61	M520012	Гайка	6
63	8032176	Кронштейн	1
64	J901220	Болт	6
65	A590912	Пружинная шайба	6
67A-B	4170141	Фильтр воздушный в сборе	1
67A	4143081	Фильтр воздушный	1
67A1	4163256	Корпус	1
67A2	4163257	Крышка	1
67A3	4163558	Прокладка	1
67A4	4162831	Клапан	1
67A5	4146999	Элемент	1
67A6	4162832	Гайка гускет	1
67A7	4162833	Гайка	1
67A8	4162834	Зажим	1
67B	4143631	Индикатор	1
70	J901022	Болт	4
71	A590910	Пружинная шайба	4
75	4138990	Шланг	1
76	4138991	Шланг	1
77	4512716	Хомут шланга	4
79	8028198	Ограничитель	2
80	J901632	Болт	4
81	3029369	Резиновая прокладка	2
82	A590110	Шайба	4
83	A590910	Пружинная шайба	2
84	J901028	Болт	2
86	8032175	Трубка	1
88	J217083	Плоская шайба	2
101	4163738	Элемент внутренний	1
102	4163739	Гайка прокладка	1
103	D911357	Фильтр PRE	1
104	4204310	Переходник	1
105	8039066	Опора	1
106	4204001	Пластина	1
107	J901025	Болт	8
108	J950010	Гайка	8
109	A590910	Пружинная шайба	8

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH143 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
