Ходовой трубопроводы (правый) — HITACHI UH143

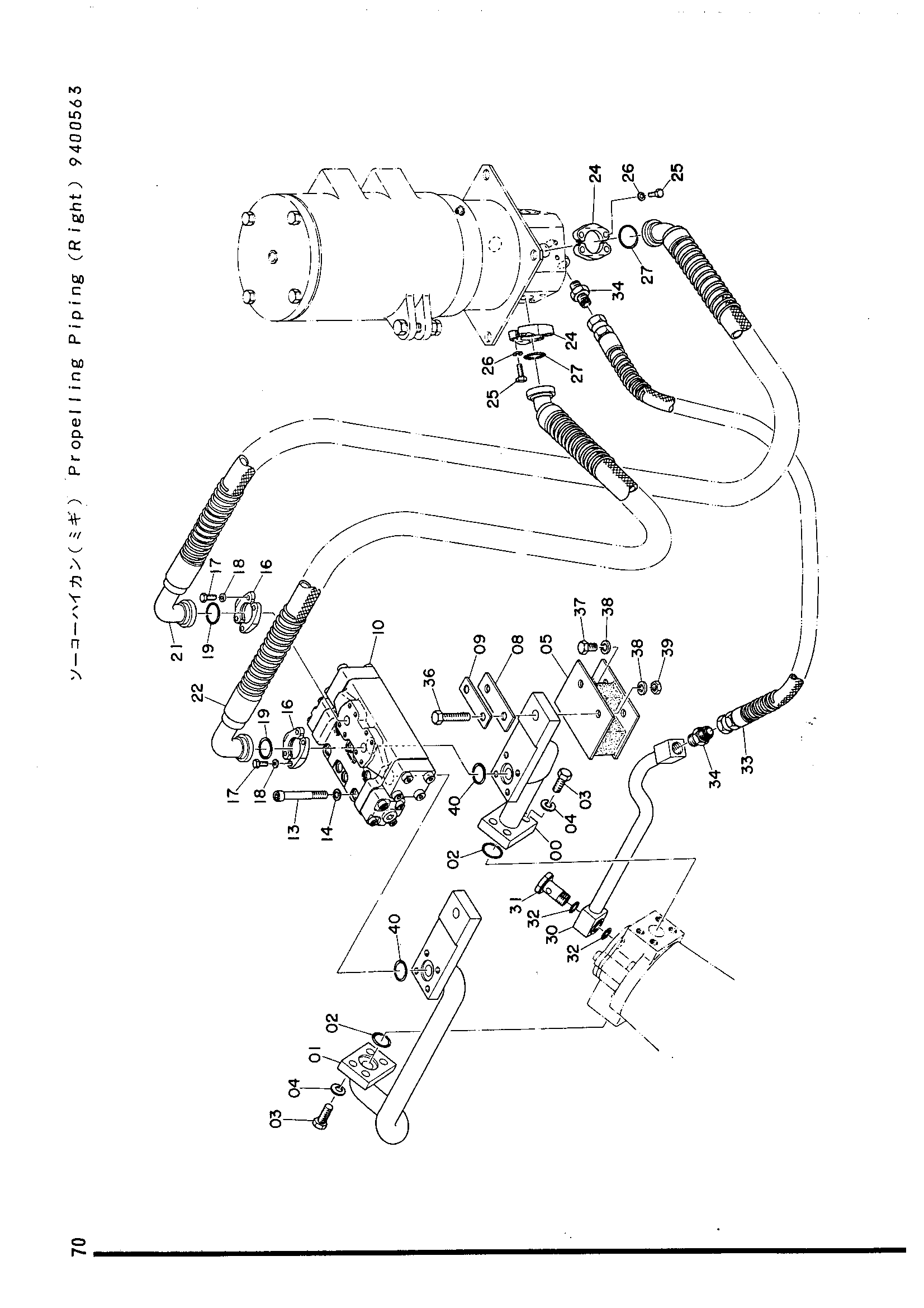

Заводская схема «Ходовой трубопроводы (правый)» для HITACHI UH143. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7500717 | Трубка A (правый) | 1 |
| 01 | 7500718 | Трубка B (правый) | 1 |
| 02 | A811035 | Уплотнительное кольцо | 2 |
| 03 | M211440 | Болт H 14X40 | 8 |
| 04 | A590014 | Пружинная шайба | 8 |
| 05 | 3501058 | Прооф оскиллатион резиновый | 1 |
| 08 | 4504245 | Блокировка пластина | 1 |
| 09 | 4504247 | Блокировка пластина | 1 |
| 10 | 4505961 | Тормозной клапан | 1 |
| 13 | 4505049 | Болт с внутренним шестигранником | 8 |
| 14 | 986699 | Пружинная шайба | 8 |
| 16 | 4505965 | Спилит фланец | 4 |
| 17 | M211032 | Болт H | 8 |
| 18 | A590010 | Пружинная шайба | 8 |
| 19 | 4505964 | Уплотнительное кольцо | 2 |
| 21 | 4507148 | Шланг | 1 |
| 22 | 4505963 | Шланг | 1 |
| 24 | 962453 | Разрезной фланец | 4 |
| 25 | M111032 | Болт | 8 |
| 26 | A590010 | Пружинная шайба | 8 |
| 27 | 966993 | Уплотнительное кольцо | 2 |
| 30 | 8500725 | Дренажный трубка (правый) | 1 |
| 31 | 4503417 | Болт соединение | 1 |
| 32 | A810025 | Уплотнительное кольцо G25 | 2 |
| 33 | 4503160 | Шланг | 1 |
| 34 | 4503161 | Ниппель | 2 |
| 36 | M111250 | Болт | 2 |
| 37 | M111220 | Болт | 2 |
| 38 | A590012 | Пружинная шайба | 4 |
| 39 | M501210 | Гайка | 2 |
| 40 | A811035 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH143 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
