Гидробак — HITACHI UH143

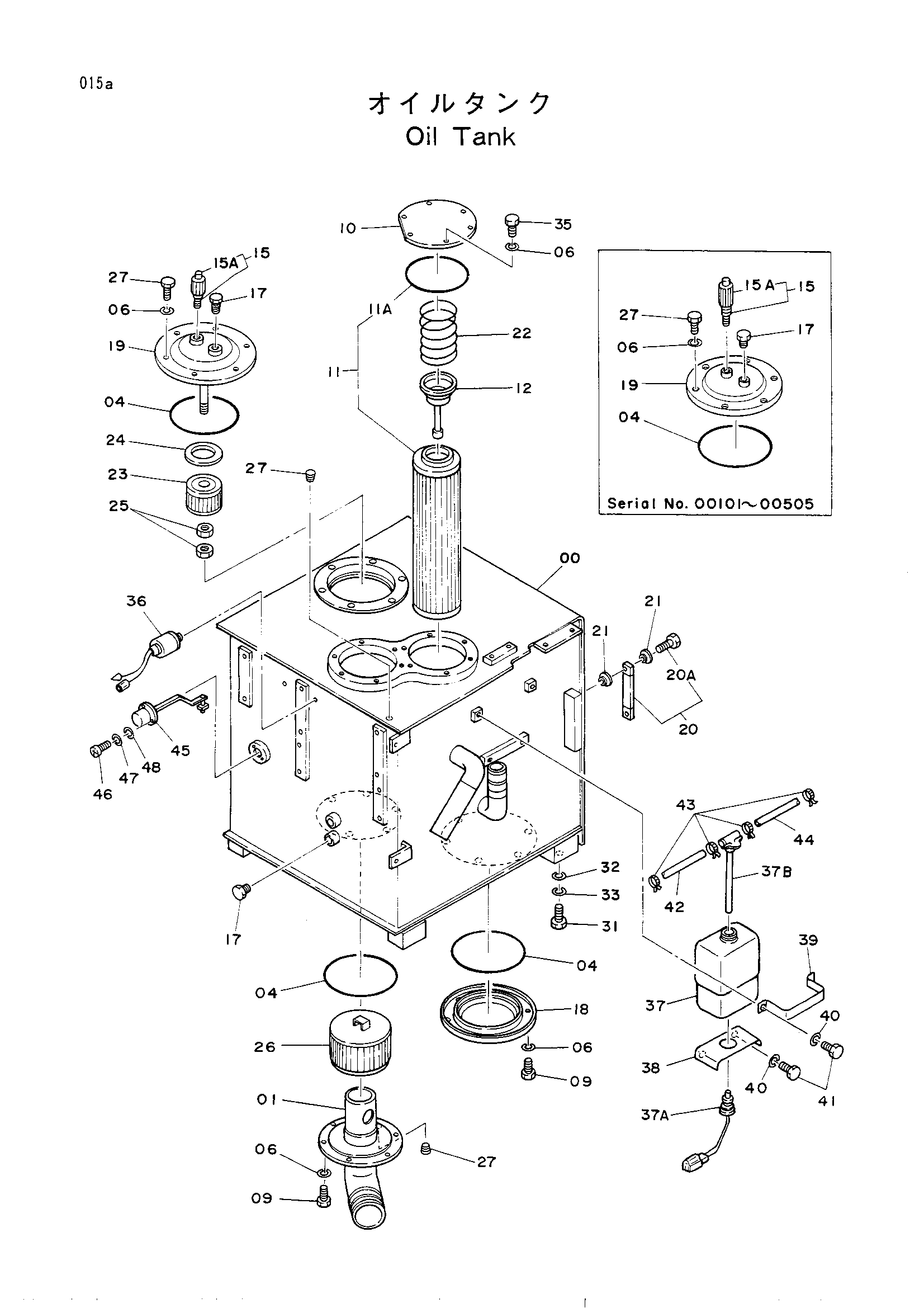

Заводская схема «Гидробак» для HITACHI UH143. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	5001388	Гидробак	1
01	7012878	Всасывающая трубка	1
04	A810160 замена: A810165	Уплотнительное кольцо	3
04	A810165 замена: A810160	Уплотнительное кольцо G165	3
06	A590910	Пружинная шайба	30
09	M111022	Болт	18
10	4126588	Крышка	2
11	4156753	Фильтрующий элемент	2
11A	A810145	Уплотнительное кольцо G145	1
12	4065280	Клапан	2
15	4145453 замена: 4175286	Клапан защитный	1
15	4175286 замена: 4175286	Клапан защитный	1
15	987042 замена: 4145453	Клапан защитный	1
15A	4163653	Крышка	1
17	447483	Пробка	2
18	8023981	Крышка	1
19	8025184 замена: 4176552	Крышка	1
19	8025184 замена: 4176647	Крышка	1
19	8025184 замена: 8033354	Крышка	1
19	8025184 замена: M500807	Крышка	2
19	8033354	Крышка	1
20	8026248	Указатель уровня	1
20A	4100967	Болт	2
21	449558	Уплотнительная шайба	4
22	4109393	Пружина	2
23	4176552	Элемент	1
24	4176647	Манжета	1
25	M500807	Гайка	2
26	4125320	Всасывающий фильтр	1
26	4148626	Всасывающий фильтр	1
27	94-2011	Пробка	2
31	J932055	Болт	4
32	4018545	Шайба	4
33	A590920	Пружинная шайба	4
35	J901025	Болт	12
36	4131662	Блок	1
37A	4153251	Выключатель уровень	1
37A-B	4130139	Бак воды	1
37B	4153250	Колпачок	1
38	3025987	Кронштейн	1
39	4142783	Хомут	1
40	A590910	Пружинная шайба	4
41	J901018	Болт	4
42	4143629	Водяной шланг 1100	1
43	4508575	Хомут шланга	3
44	4142844	Виниловый шланг (L=900)	1
45	4129942	Выключатель уровень	1
46	M430513	Винт	3
47	A590905	Пружинная шайба	3
48	A590105	Шайба	3

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH143 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
