Насосный агрегат — HITACHI UH143

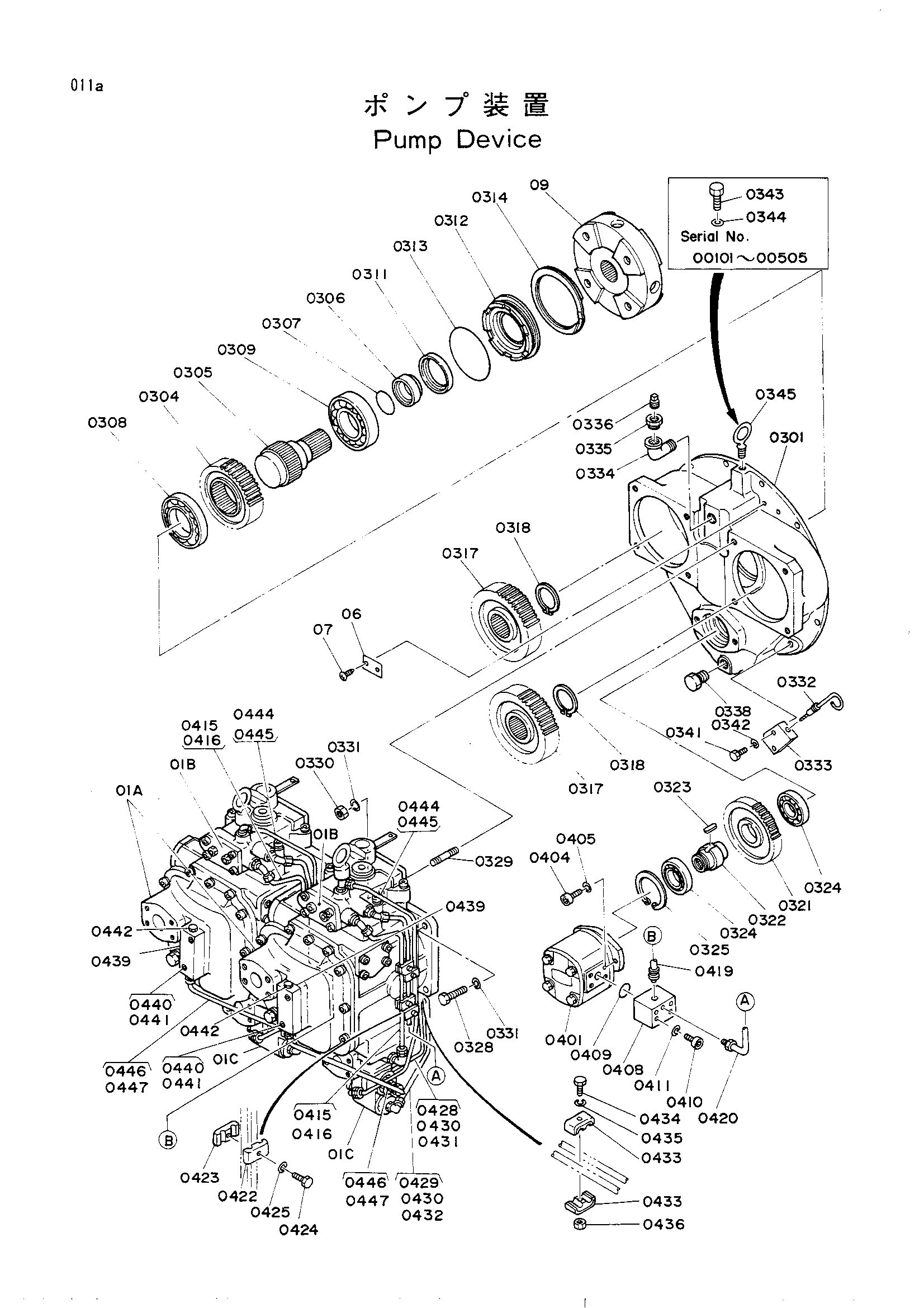

Заводская схема «Насосный агрегат» для HITACHI UH143. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9046758 | Насос двойной в сборе | 1 | |
| 01A | 9054461 | Насос блок | 1 |
| 01A-C | 9046760 | Насос одинарный | 2 |
| 01B | 9046616 | Регулятор | 1 |
| 01C | 9054462 замена: 9057467 | Клапан редукинг | 1 |
| 01C | 9057467 замена: 9057467 | Клапан редукинг | 1 |
| 0301 | 1006666 | Корпус шестерня | 1 |
| 0304 | 3024914 | Шестерня центральный | 1 |
| 0305 | 3024917 | Вал центральный | 1 |
| 0306 | 4114333 | Втулка | 1 |
| 0307 | 4089823 | Уплотнительное кольцо | 1 |
| 0308 | 4023596 | Шариковый подшипник | 1 |
| 0309 | 944525 | Шариковый подшипник | 1 |
| 0311 | 4118498 замена: 4171410 | Масляное уплотнение | 1 |
| 0311 | 4171410 замена: 4171410 | Масляное уплотнение | 1 |
| 0312 | 4136782 | Крышка трансмиссия | 1 |
| 0313 | 4154411 | Уплотнительное кольцо | 1 |
| 0314 | 4154412 | Стопорное кольцо | 1 |
| 0317 | 3024915 | Шестерня привод | 2 |
| 0318 | 991345 | Кольцо ретаининг 36W | 2 |
| 0321 | 3024916 | Шестерня пилотный | 1 |
| 0322 | 3021068 | Вал шестерня | 1 |
| 0323 | 4118495 | Шпонка | 1 |
| 0324 | 958740 | Шариковый подшипник | 2 |
| 0325 | 991725 | Стопорное кольцо | 1 |
| 0328 | J901650 | Болт | 4 |
| 0329 | 4137220 | Болт шпилька | 4 |
| 0330 | M511613 | Гайка | 4 |
| 0331 | A590916 | Пружинная шайба | 8 |
| 0332 | 4159308 | Указатель уровня | 1 |
| 0333 | 4159309 | Блок | 1 |
| 0334 | 94-0649 | Угловой штуцер | 1 |
| 0335 | J728684 | Переходник | 1 |
| 0336 | 4511984 | Пробка | 1 |
| 0338 | 4092534 | Пробка | 2 |
| 0341 | M211040 | Болт H | 2 |
| 0342 | A590910 | Пружинная шайба | 2 |
| 0343 | J901216 | Болт | 1 |
| 0344 | A590112 | Шайба: плане | 1 |
| 0345 | 4092149 | Болт проушина | 1 |
| 0401 | 4035495 | Шестерённый насос (2) | 1 |
| 0404 | M341025 | Болт с внутренним шестигранником | 2 |
| 0405 | 984054 | Пружинная шайба | 2 |
| 0408 | 3021073 | Блок | 1 |
| 0409 | A811030 | Уплотнительное кольцо | 1 |
| 0410 | 4076180 | Болт с внутренним шестигранником | 4 |
| 0411 | 984054 | Пружинная шайба | 4 |
| 0415 | 3023413 | Трубка | 2 |
| 0416 | 4118499 | Штуцер трубки | 4 |
| 0419 | 8020843 | Трубка (1) | 1 |
| 0420 | 8020844 | Трубка (2) | 1 |
| 0422 | 4106895 | Хомут C | 8 |
| 0423 | 4106894 | Хомут D | 8 |
| 0424 | M200822 | Болт | 8 |
| 0425 | A590908 | Пружинная шайба | 8 |
| 0428 | 3029136 | Трубка | 1 |
| 0429 | 3029135 | Трубка | 1 |
| 0430 | 4118499 | Штуцер трубки | 2 |
| 0431 | 4151801 | Штуцер трубки | 1 |
| 0432 | 4106892 | Штуцер трубки | 1 |
| 0433 | 4090937 | Хомут | 2 |
| 0434 | M200830 | Болт | 1 |
| 0435 | A590908 | Пружинная шайба | 1 |
| 0436 | M500807 | Гайка | 1 |
| 0439 | 4157251 | Блок | 2 |
| 0440 | M340840 | Болт с внутренним шестигранником | 4 |
| 0441 | 4514388 | Пружинная шайба | 4 |
| 0442 | 4092534 | Пробка | 2 |
| 0444 | 2019159 | Трубка | 2 |
| 0445 | 4118499 | Штуцер трубки | 4 |
| 0446 | 3029192 | Трубка | 2 |
| 0447 | 4106892 | Штуцер трубки | 2 |
| 06 | 3024831 | Информационная табличка | 1 |
| 07 | M492564 | Приводной винт | 2 |
| 09 | 4080519 | Муфта | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH143 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
