Механизм натяжения — HITACHI UH143

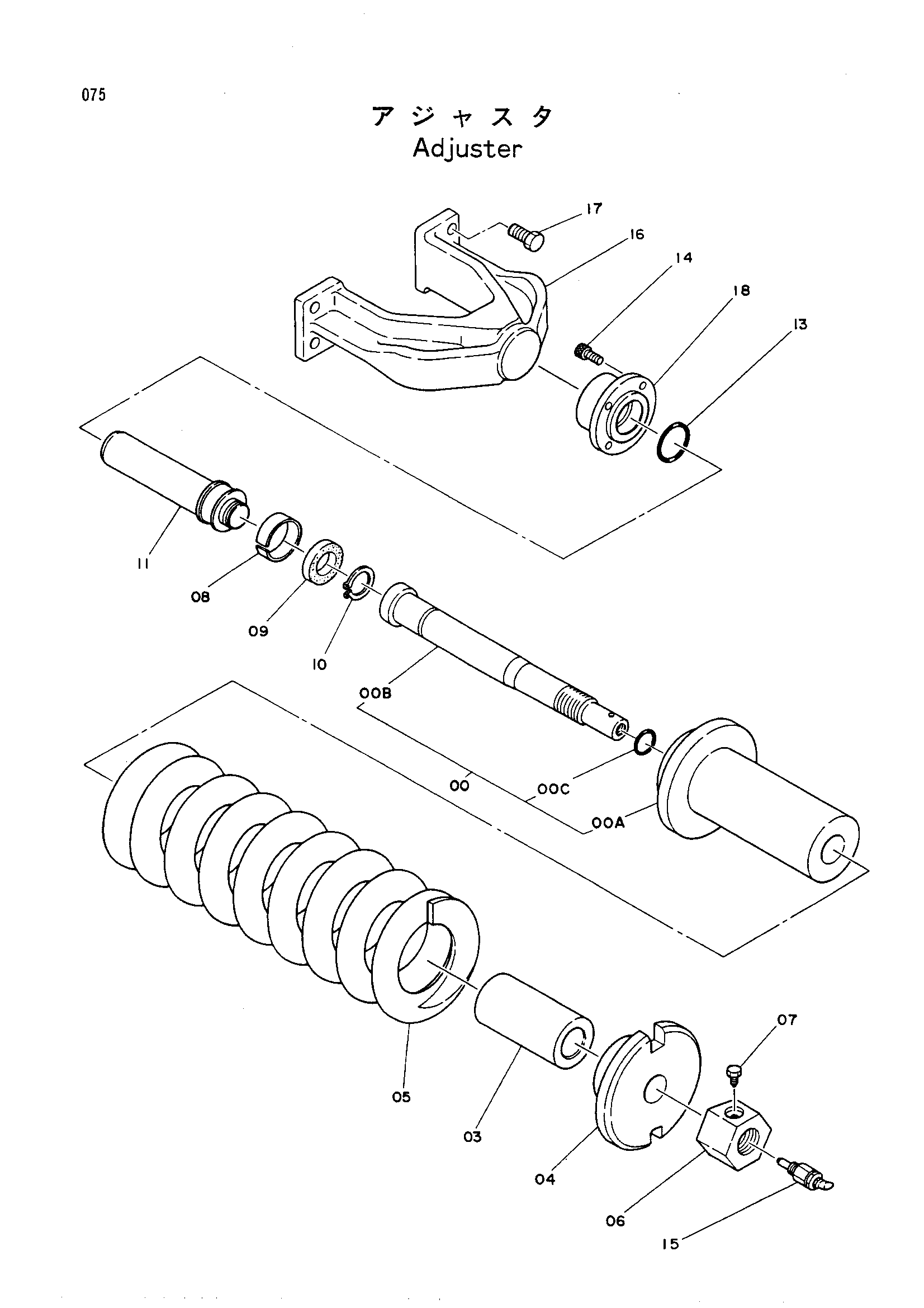

Заводская схема «Механизм натяжения» для HITACHI UH143. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9071883 | Механизм натяжения в сборе | 2 | |
| 00 | 9070948 | Гидроцилиндр в сборе | 1 |
| 00A | 3036992 | Гидроцилиндр | 1 |
| 00B | 3036993 | Шток | 1 |
| 00C | 4113160 | Уплотнительное кольцо | 1 |
| 03 | 4139188 | Проставка | 1 |
| 04 | 3025419 | Шайба | 1 |
| 05 | 3025418 | Пружина | 1 |
| 06 | 4085649 | Гайка | 1 |
| 07 | 4081259 | Болт | 1 |
| 08 | 488069 | Кольцо (20) | 1 |
| 09 | 4137866 | Манжета у-рин | 1 |
| 10 | 991349 | Кольцо ретаинг (10) | 1 |
| 11 | 3025417 | Шток поршня | 1 |
| 13 | A811070 | Уплотнительное кольцо G70 | 1 |
| 14 | M341025 | Болт с внутренним шестигранником | 4 |
| 15 | 9048035 | Клапан | 1 |
| 16 | 1006718 | Вилка | 1 |
| 17 | J901640 | Болт | 4 |
| 18 | 3029698 | Франге | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH143 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
