Насос рычаг управления — HITACHI UH143

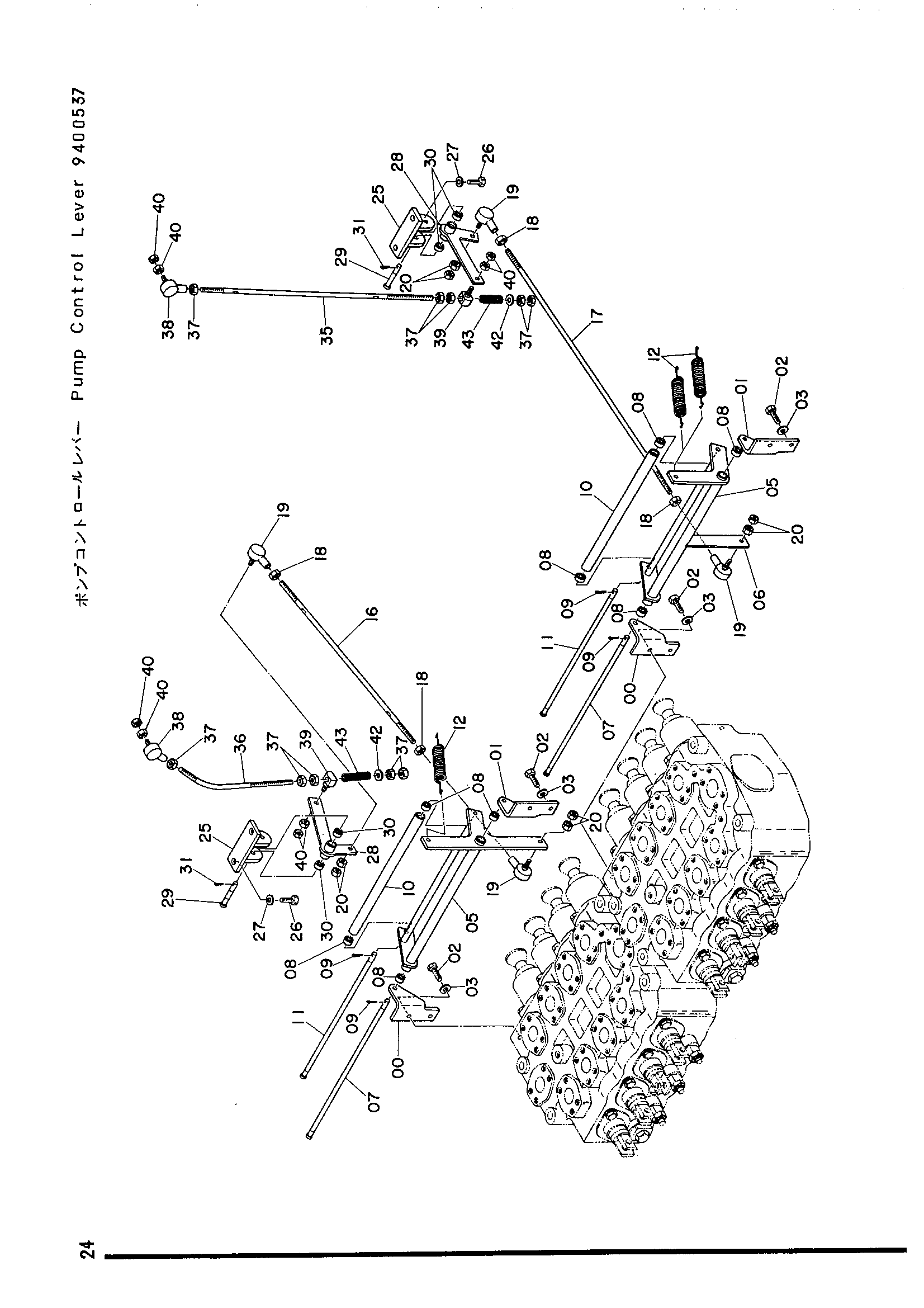

Заводская схема «Насос рычаг управления» для HITACHI UH143. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4503195 | Кронштейн (правый) | 2 |
| 01 | 4503196 | Кронштейн (левый) | 2 |
| 02 | 19H2284 | Болт | 8 |
| 03 | A590010 | Пружинная шайба | 8 |
| 05 | 8500340 | Рычаг | 1 |
| 06 | 8500807 | Рычаг | 1 |
| 07 | 4503197 | Палец | 2 |
| 08 | 984597 | Радиал шарик подшипник | 8 |
| 09 | A762013 | Шплинт | 4 |
| 10 | 435548 | Ролик | 2 |
| 11 | 4503198 | Палец | 2 |
| 12 | 4501982 | Пружина | 3 |
| 16 | 4503167 | Шток | 1 |
| 17 | 4503168 | Шток | 1 |
| 18 | M500807 | Гайка | 4 |
| 19 | 445098 | Соединение шарик (T) | 4 |
| 20 | M500605 | Гайка | 8 |
| 25 | 9800165 | Кронштейн | 2 |
| 26 | M111020 | Болт | 4 |
| 27 | A590010 | Пружинная шайба | 4 |
| 28 | 9800166 | Рычаг | 2 |
| 29 | 4503199 | Палец | 2 |
| 30 | 984597 | Радиал шарик подшипник | 4 |
| 31 | A762013 | Шплинт | 2 |
| 35 | 4503170 | Шток | 1 |
| 36 | 4504753 | Шток | 1 |
| 37 | M500807 | Гайка | 10 |
| 38 | 445098 | Соединение шарик (T) | 2 |
| 39 | 488833 | Болт соединение T | 2 |
| 40 | M500605 | Гайка | 6 |
| 42 | A590108 | Шайба | 2 |
| 43 | 4503172 | Пружина сжатия | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH143 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
