Гусеничная рама — HITACHI UH143

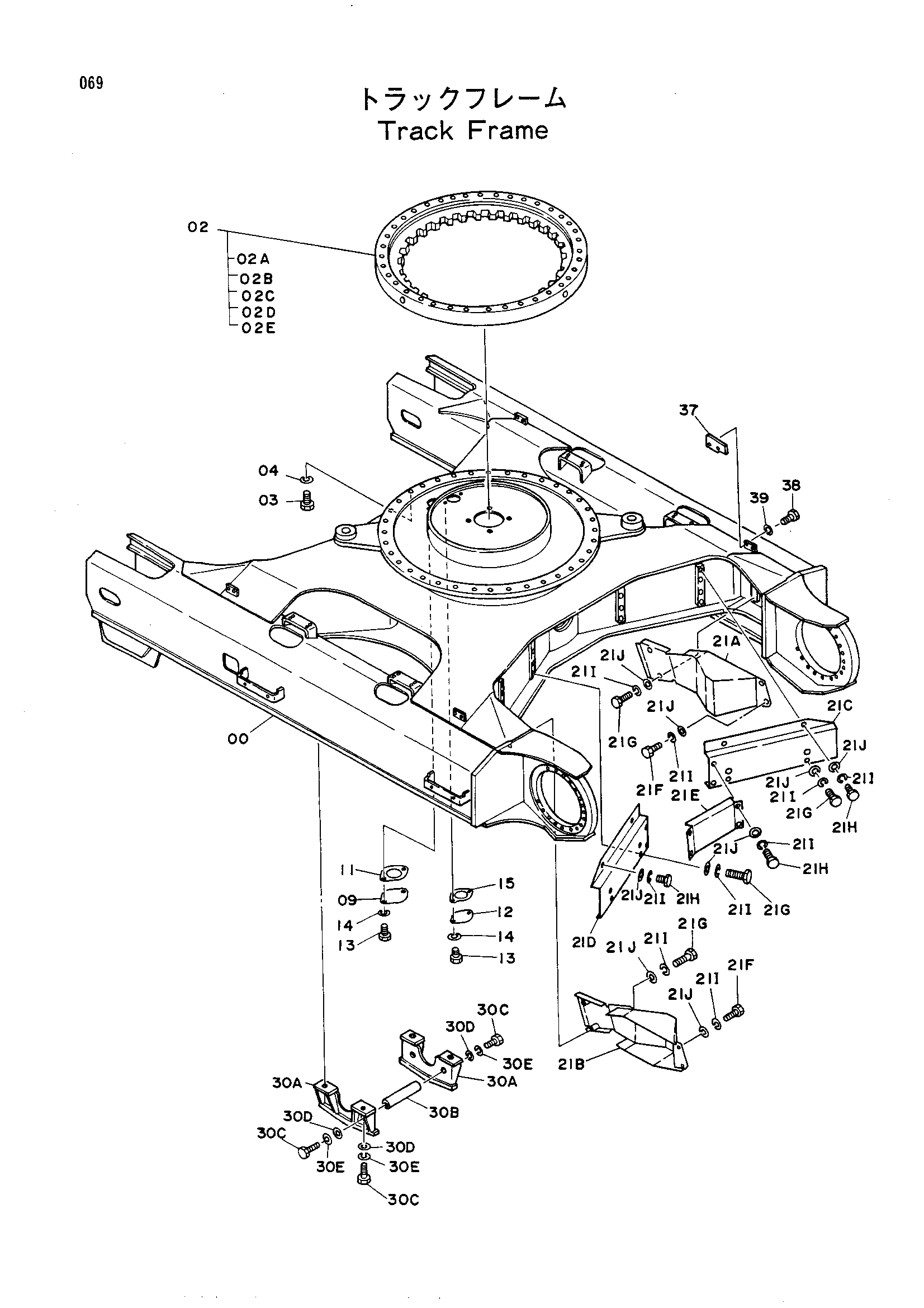

Заводская схема «Гусеничная рама» для HITACHI UH143. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5001425 | Гусеничная рама | 1 |
| 02 | 9049208 | Подшипник свингкиркл | 1 |
| 02A | 4143666 | Шарик в сборе | 1 |
| 02B | 4143668 | Уплотнение | 1 |
| 02C | 4143669 | Уплотнение | 1 |
| 02D | 4134900 | Опора A | 88 |
| 02E | 4134901 | Опора B | 10 |
| 03 | M122480 | Болт | 36 |
| 04 | A590924 | Пружинная шайба | 36 |
| 09 | 4013896 | Крышка | 1 |
| 11 | 4510901 | Манжета | 1 |
| 12 | 4128863 | Пластина | 1 |
| 13 | J901020 | Болт | 4 |
| 14 | A590910 | Пружинная шайба | 4 |
| 15 | 4150603 | Манжета руббе | 1 |
| 21A | 7016321 | Крышка (правый) | 1 |
| 21B | 7016320 | Крышка (левый) | 1 |
| 21C | 8029163 | Крышка | 1 |
| 21D | 8029164 | Крышка | 1 |
| 21E | 3029168 | Крышка | 1 |
| 21F | J901225 | Болт | 4 |
| 21G | J901270 | Болт | 8 |
| 21H | J901225 | Болт | 8 |
| 21I | A590912 | Пружинная шайба | 20 |
| 21J | 449490 | Шайба | 20 |
| 30A | 8027760 | Защитный кожух | 4 |
| 30B | 4150835 | Соединение | 4 |
| 30C | J932050 | Болт | 16 |
| 30D | 4018545 | Шайба | 16 |
| 30E | A590920 | Пружинная шайба | 16 |
| 37 | 4147872 | Блок | 4 |
| 38 | J901640 | Болт | 8 |
| 39 | A590916 | Пружинная шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH143 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
