Гидролинии рабочего оборудования — HITACHI UH143

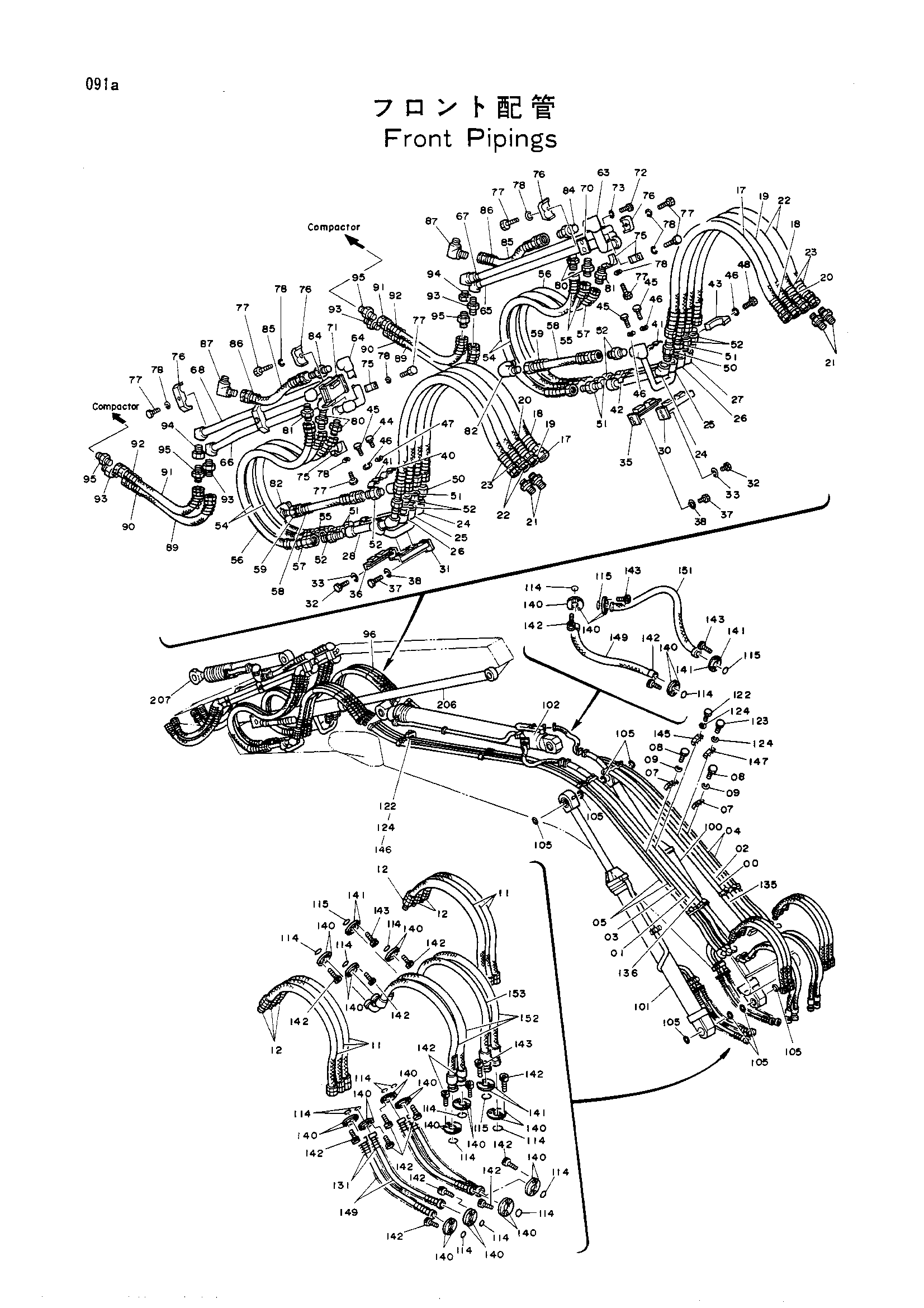

Заводская схема «Гидролинии рабочего оборудования» для HITACHI UH143. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	7018404	Трубка	1
01	7018405	Трубка	1
02	7018407	Трубка	1
03	7018406	Трубка	1
04	7018403	Трубка	2
05	7018402	Трубка	2
07	4001167	Хомут трубки	10
08	J901045	Болт	20
09	A590910	Пружинная шайба	20
11	4167087	Шланг	6
12	94-1304	Адаптер	6
17	4204113	Шланг	2
18	4055105	Защитный кожух	2
19	4204110	Шланг	2
20	4196279	Защита шланга	2
21	94-1303	Адаптер	4
22	4204111	Шланг	4
23	4081284	Защита шланга	4
24	9728020	Трубка	2
25	9728019	Трубка	2
26	9728018	Трубка	2
27	8038892	Трубка	1
28	8038891	Трубка	1
30	8038859	Кронштейн	1
31	8038858	Кронштейн	1
32	J901225	Болт	4
33	A590912	Пружинная шайба	4
35	8038857	Кронштейн	1
36	8038856	Кронштейн	1
37	J901225	Болт	4
38	A590912	Пружинная шайба	4
40	4050410	Хомут	2
41	4053596	Хомут трубки	4
42	4053598	Хомут трубки	2
43	4053595	Хомут трубки	2
44	J901045	Болт	2
45	J901255	Болт	6
46	A590912	Пружинная шайба	8
47	A590910	Пружинная шайба	2
48	J901265	Болт	2
50	94-1305	Адаптер	2
51	94-1304	Адаптер	6
52	94-1303	Адаптер	8
54	4163061	Шланг	4
55	4054448	Защитный кожух	4
56	4158106	Шланг	2
57	4071348	Защита шланга	2
58	4158145	Шланг	2
59	4053608	Защитный кожух	2
63	8038894	Трубка	1
64	8038893	Трубка	1
65	7018409	Трубка	1
66	7018410	Трубка	1
67	7018411	Трубка	1
68	7018408	Трубка	1
70	8038861	Кронштейн	1
71	8038860	Кронштейн	1
72	J901225	Болт	4
73	A590912	Пружинная шайба	4
75	4053595	Хомут трубки	4
76	4053596	Хомут трубки	8
77	J901255	Болт	12
78	A590912	Пружинная шайба	12
80	94-1304	Адаптер	4
81	94-1303	Адаптер	2
82	94-1403	Угловой штуцер	2
84	94-1303	Адаптер	2
85	4204112	Шланг	2
86	4053607	Защитный кожух	2
87	94-1403	Угловой штуцер	2
89	4204109	Шланг	2
90	4053611	Защитный кожух	2
91	4158044	Шланг	2
92	4053615	Защитный кожух	2
93	94-1304	Адаптер	4
94	94-1608	Переходник	2
95	94-1301	Адаптер	4
96	4121859	Зажим лента 390	60
100	4143601	Гидроцилиндр стрела (правый)	1
101	4143602	Гидроцилиндр стрела (левый)	1
102	4143603	Гидроцилиндр рукоять	1
105	4074008	Пылезащитное уплотнение	8
106	4067901	Пылезащитное уплотнение	4
114	966993	Уплотнительное кольцо	16
115	4508805	Уплотнительное кольцо	4
122	J901670	Болт	7
123	J901680	Болт	3
124	A590916	Пружинная шайба	10
131	4055141	Защитный кожух	4
135	8030765	Трубка	1
136	8030764	Трубка	1
140	962453	Разъёмный фланец	32
141	4154614	Разъёмный фланец	8
142	M341032	Болт с внутренним шестигранником	64
143	M341236	Болт с внутренним шестигранником	16
145	4148597	Крамп трубка	3
146	4148598	Крамп трубка	3
147	4156307	Хомут трубки	3
149	4154620	Шланг	5
151	4154622	Шланг	1
152	4154623	Шланг	3
153	4154624	Шланг	1
206	4203959	Гидроцилиндр. скольжение	1
207	4203960	Гидроцилиндр	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH143 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
