Рычаг управления — HITACHI UH143

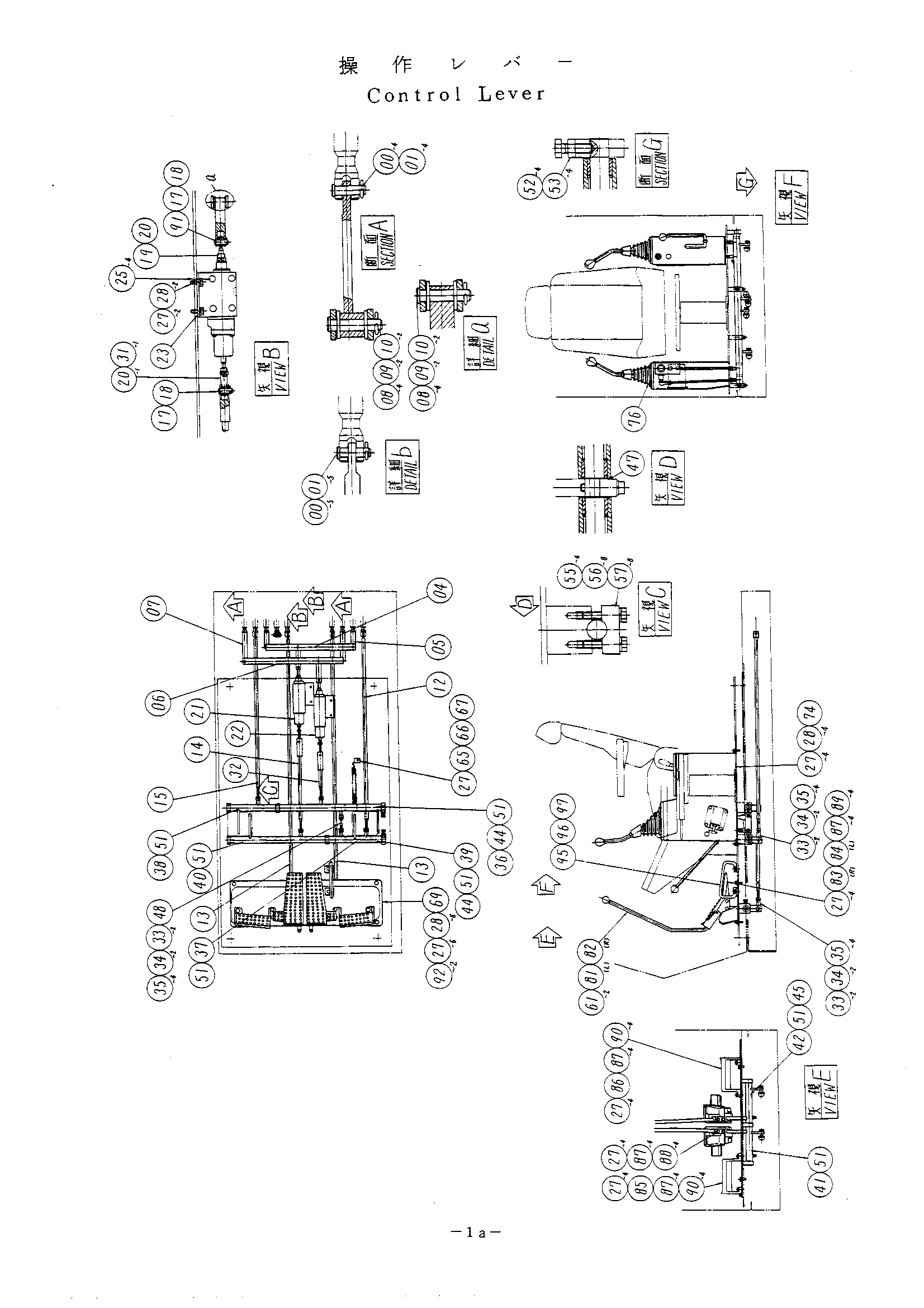

Заводская схема «Рычаг управления» для HITACHI UH143. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4131437	Палец	9
01	A763018	Шплинт	9
03	8021866	Тяга	1
04	9714638	Тяга	1
05	8026937	Тяга	1
06	9714639	Тяга	1
08	A590116	Шайба	8
09	4071791	Палец	4
10	A764025	Шплинт	4
12	9718895	Шток	1
13	9718896	Шток	2
14	9719874	Шток	1
15	9718897	Шток	1
17	A741232	Палец	4
18	A764020	Шплинт	4
19	4505510	Концевой шток	2
20	J950012	Гайка	4
21	4146311	Клапан вспомогательный	1
22	4152133	Клапан вспомогательный	1
23	4131408	Кронштейн	2
25	M341025	Болт с внутренним шестигранником	8
27	A590910	Пружинная шайба	31
28	J901025	Болт	14
31	4064578	Шарнир	2
32	9718899	Шток	1
33	4056020	Шарнир	6
34	A590912	Пружинная шайба	6
35	M501210	Гайка	12
36	9054036	Рычаг	1
37	9054037	Рычаг	1
38	9051644	Рычаг	1
39	9056880	Рычаг	1
40	9054008	Рычаг	1
41	9051649	Рычаг	1
42	9051648	Рычаг	1
44	4122827	Палец	2
45	4122829	Палец	1
47	4081592	Регулировочная шайба	36
51	J75481	Штуцер	7
52	J901032	Болт	4
53	J950010	Гайка	4
55	4116377	Хомут	4
56	J900840	Болт	8
57	A590908	Пружинная шайба	8
61	4117705	Рукоятка	2
65	4128758	Кронштейн	1
66	4069727	Пружина	1
67	J901020	Болт	1
69	8031047	Кронштейн	1
74	9056285	Стойка рычаг (левый)	1
76	9043384	Рычаг R	1
81	8029252	Рычаг	1
82	8029253	Рычаг	1
83	2019419	Педаль	1
84	2019420	Педаль	1
85	2019421	Подставка для ног	1
86	2019422	Подставка для ног	1
87	A590110	Шайба	16
88	J901045	Болт	4
89	J901032	Болт	4
90	J901022	Болт	8
91	4164435	Концевой вилка	2
92	4167214	Резиновая прокладка	2
95	9720807	Защитный кожух	1
96	J901020	Болт	2
97	A590910	Пружинная шайба	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH143 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
