Рычаг стойка (правый) — HITACHI UH143

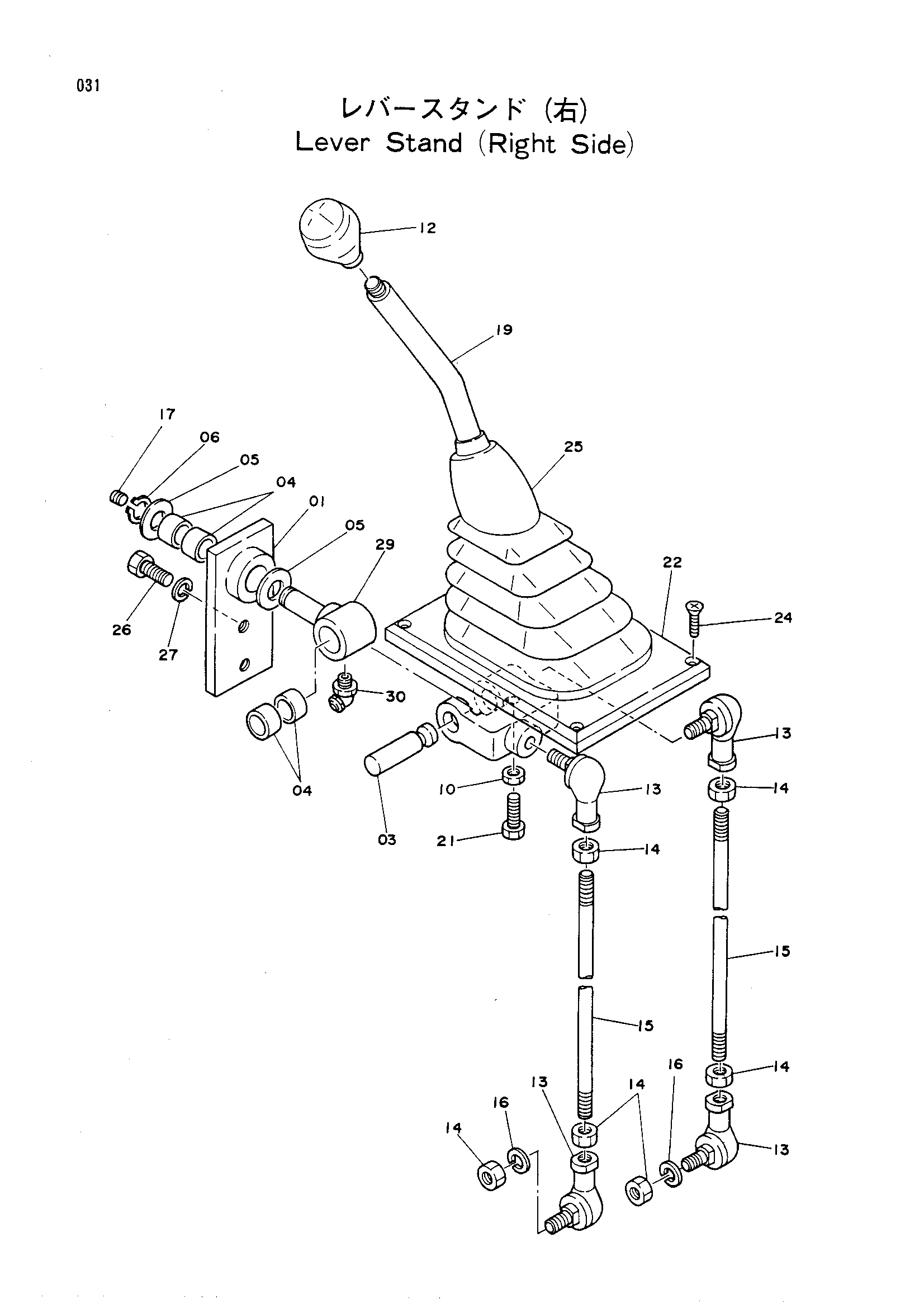

Заводская схема «Рычаг стойка (правый)» для HITACHI UH143. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9715423 | Бобышка | 1 |
| 03 | 4086444 | Палец | 1 |
| 04 | 4063694 | Игольчатый подшипник | 4 |
| 05 | A590116 | Шайба | 2 |
| 06 | 991339 | Стопорное кольцо | 1 |
| 10 | M500807 | Гайка | 1 |
| 12 | 4117704 | Рукоятка | 1 |
| 13 | 4056019 | Шарнир | 4 |
| 14 | M501008 | Гайка | 6 |
| 15 | 4116383 | Шток | 2 |
| 16 | A590910 | Пружинная шайба | 2 |
| 17 | 94-2010 | Пробка | 1 |
| 19 | 8032162 | Рычаг | 1 |
| 21 | J900822 | Болт | 1 |
| 22 | 3026035 | Рама | 1 |
| 24 | 4129422 | Винт | 4 |
| 25 | 2019365 | Защитный чехол | 1 |
| 26 | J901025 | Болт | 2 |
| 27 | A590910 | Пружинная шайба | 2 |
| 29 | 3025206 | Палец | 1 |
| 30 | J75581 | Штуцер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH143 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
