Двигатель ограничитель — HITACHI UH143

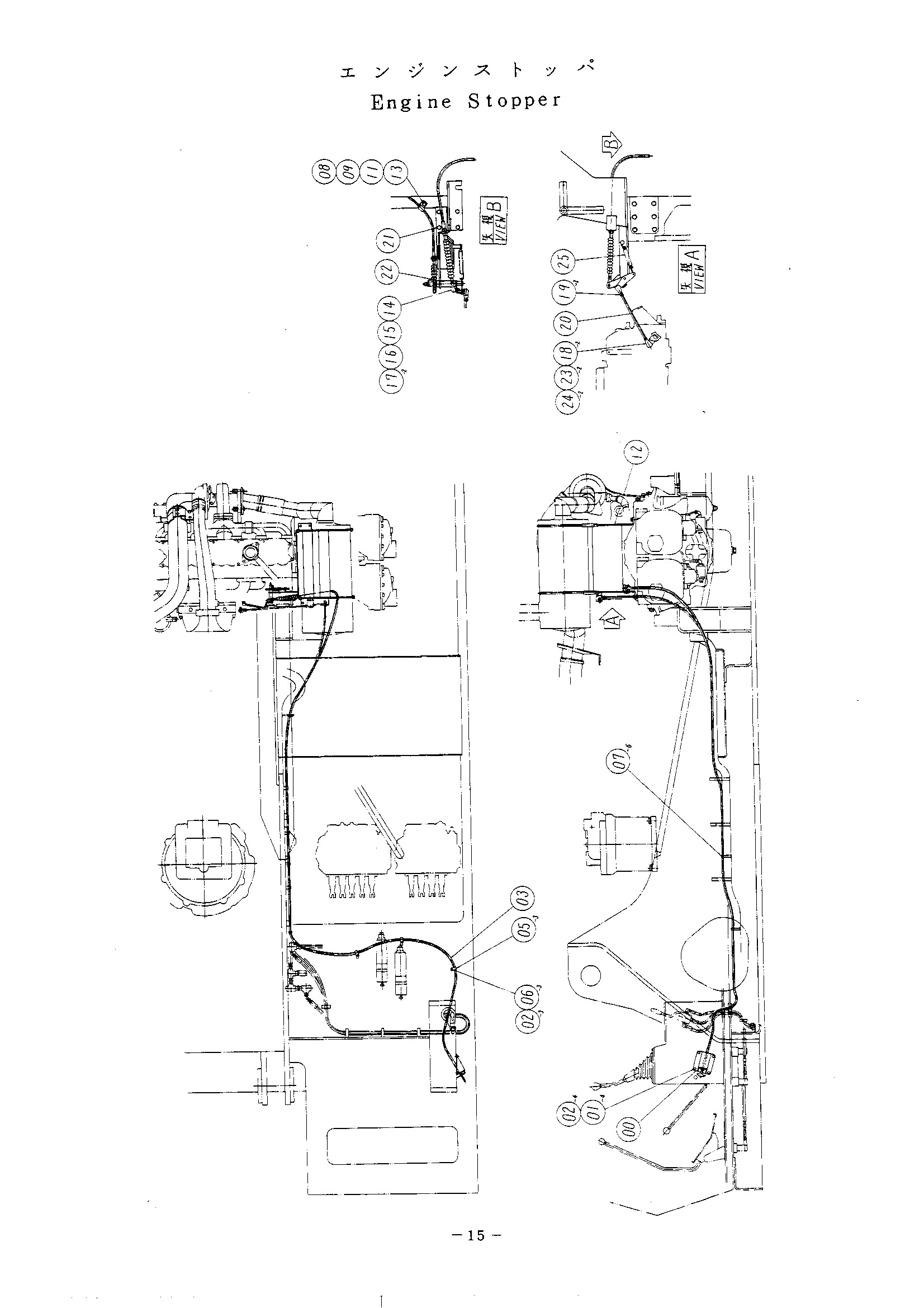

Заводская схема «Двигатель ограничитель» для HITACHI UH143. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8030184 | Кронштейн | 1 |
| 01 | J900614 | Болт | 4 |
| 02 | A590906 | Пружинная шайба | 7 |
| 03 | 4164135 | Трос управления | 1 |
| 05 | 4085447 | Хомут | 3 |
| 06 | J900610 | Болт | 3 |
| 07 | 4055311 | Зажим | 6 |
| 08 | J900820 | Болт | 1 |
| 09 | A590108 | Плоская шайба | 1 |
| 11 | A590908 | Пружинная шайба | 1 |
| 12 | 7015555 | Кронштейн | 1 |
| 13 | M500807 | Гайка | 1 |
| 14 | 4056016 | Соединение | 1 |
| 15 | A590105 | Плоская шайба | 2 |
| 16 | A590905 | Пружинная шайба | 1 |
| 17 | M500504 | Гайка | 2 |
| 18 | 4174670 | Шарнир | 2 |
| 19 | 4174671 | Гайка | 2 |
| 20 | 4174673 | Шток | 1 |
| 21 | 4174674 | Болт | 2 |
| 22 | 4174675 | Рычаг в сборе | 1 |
| 23 | 4174676 | Гайка | 2 |
| 24 | 4174677 | Стопорная шайба | 2 |
| 25 | 4174678 | Пружина | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH143 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
