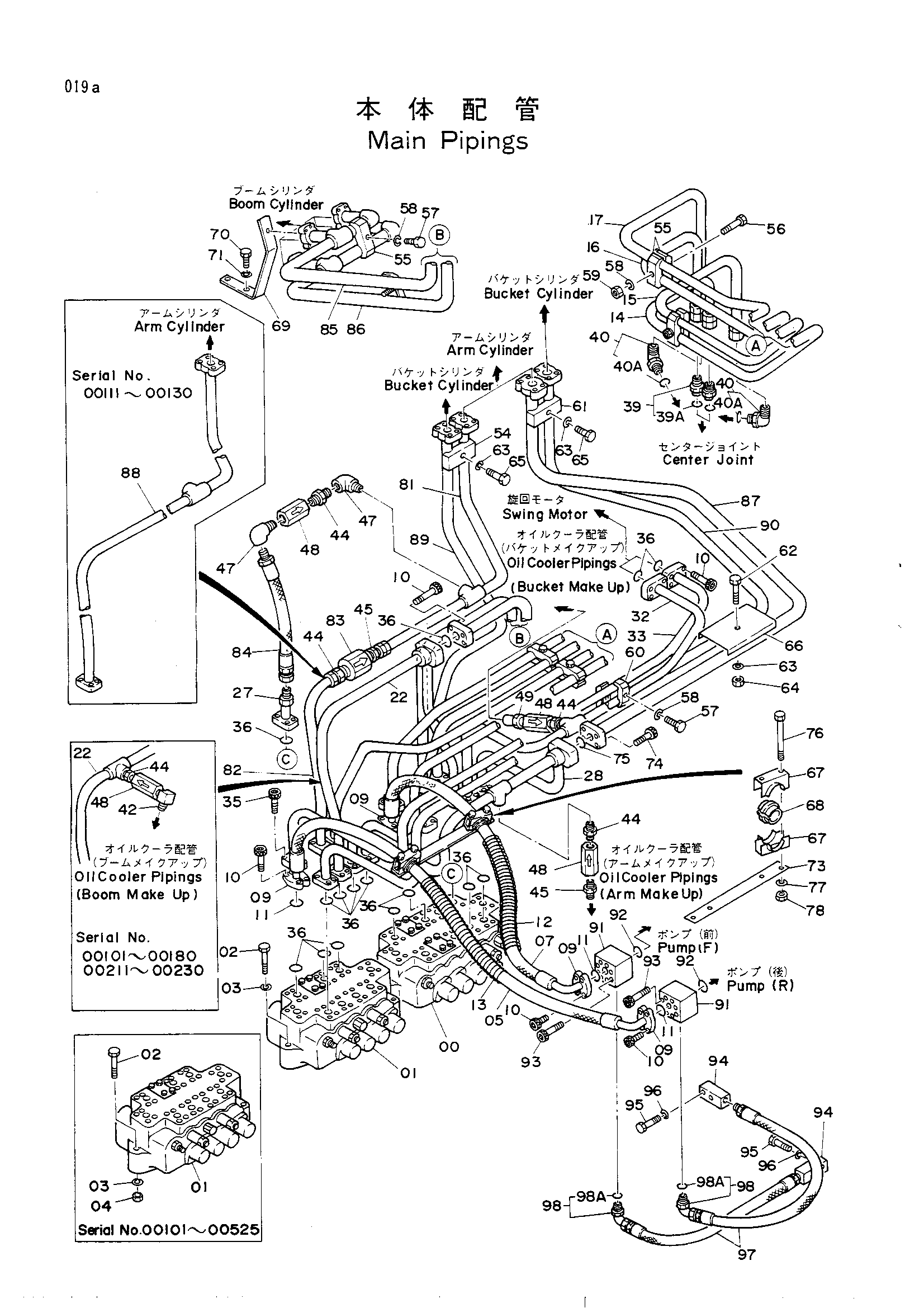

Основные гидролинии — HITACHI UH143

Заводская схема «Основные гидролинии» для HITACHI UH143. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4145258	Гидрораспределитель	1
00	4177520	Гидрораспределитель	1
01	4145259	Гидрораспределитель	1
01	4177521	Гидрораспределитель	1
02	J901200 замена: J901201	Болт	6
02	J901201 замена: J901200	Болт	6
03	A590912	Пружинная шайба	6
04	J950012	Гайка	6
05	4156482	Шланг	1
07	4143054	Шланг	1
09	4085560	Фланец сприт	8
10	M341240	Болт с внутренним шестигранником	28
11	966993	Уплотнительное кольцо	4
12	4058443	Защита шланга	1
13	4060517	Защитный кожух	1
14	7012676	Трубка	1
15	7012677	Трубка	1
16	7012678	Трубка	1
17	7012679	Трубка	1
22	7012681	Трубка	1
22	7012681	Трубка	1
22	7014495	Трубка	1
22	7014495	Трубка	1
27	9717768	Трубка	1
28	7014567	Трубка	1
32	7012685	Трубка	1
33	7012686	Трубка	1
35	M341032	Болт с внутренним шестигранником	60
36	A811035	Уплотнительное кольцо	18
39	4042033	Адаптер	2
39A	4506424	Уплотнительное кольцо	1
40	4065118	Угловой штуцер	2
40A	4506424	Уплотнительное кольцо	1
42	94-1405	Угловой штуцер	1
42	94-1405	Угловой штуцер	1
44	94-1705	Адаптер	4
44	94-1705	Адаптер	4
44	94-1705	Адаптер	4
44	94-1705	Адаптер	5
44	94-1705	Адаптер	5
44	94-1705	Адаптер	5
45	94-1305	Адаптер	1
45	94-1305	Адаптер	2
45	94-1305	Адаптер	2
47	94-0634	Угловой штуцер	2
48	4130714	Обратный клапан	3
48	4130714	Обратный клапан	3
48	4130714	Обратный клапан	4
48	4130714	Обратный клапан	4
49	4185757	Переходник	1
49	4185757	Переходник	1
49	9718154 замена: 4185757	Переходник	1
49	9718154 замена: 4185757	Переходник	1
54	4145415	Крамп трубка	1
55	4053599	Хомут трубки	9
56	J901270	Болт	2
57	J901265	Болт	6
58	A590912	Пружинная шайба	8
59	J950012	Гайка	2
60	4053598	Крамп трубка	1
61	4143012	Крамп трубка	1
62	J901600	Болт	1
63	A590916	Пружинная шайба	3
64	J950016	Гайка	1
65	J901675	Болт	2
66	9717876	Кронштейн	1
67	4143976	Крамп	2
68	4143977	Втулка	2
69	3026008	Кронштейн	1
70	J901240	Болт	2
71	A590912	Пружинная шайба	2
73	4154845	Седло винта	1
74	M341445	Болт с внутренним шестигранником	4
75	A811040	Уплотнительное кольцо	1
76	J901000	Болт	4
77	A590910	Пружинная шайба	4
78	J950010	Гайка	4
81	8030481	Трубка	1
81	8030481	Трубка	1
82	9721011	Трубка	1
82	9721011	Трубка	1
83	4096187	Клапан	1
83	4096187	Клапан	1
84	4152659	Шланг	1
85	7013985	Трубка	1
86	7013986	Трубка	1
87	7013983	Трубка	1
88	7014007	Трубка	1
89	7013982	Трубка	1
90	7013984	Трубка	1
91	3027950	Блок	2
92	A811035	Уплотнительное кольцо	2
93	M341280	Болт с внутренним шестигранником	8
94	4102614	Блок	2
95	J901260	Болт	4
96	A590912	Пружинная шайба	4
97	4150735	Шланг	2
98	4065118	Угловой штуцер	2
98A	4506424	Уплотнительное кольцо	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH143 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
