Гидроцилиндр рукояти — HITACHI UH143

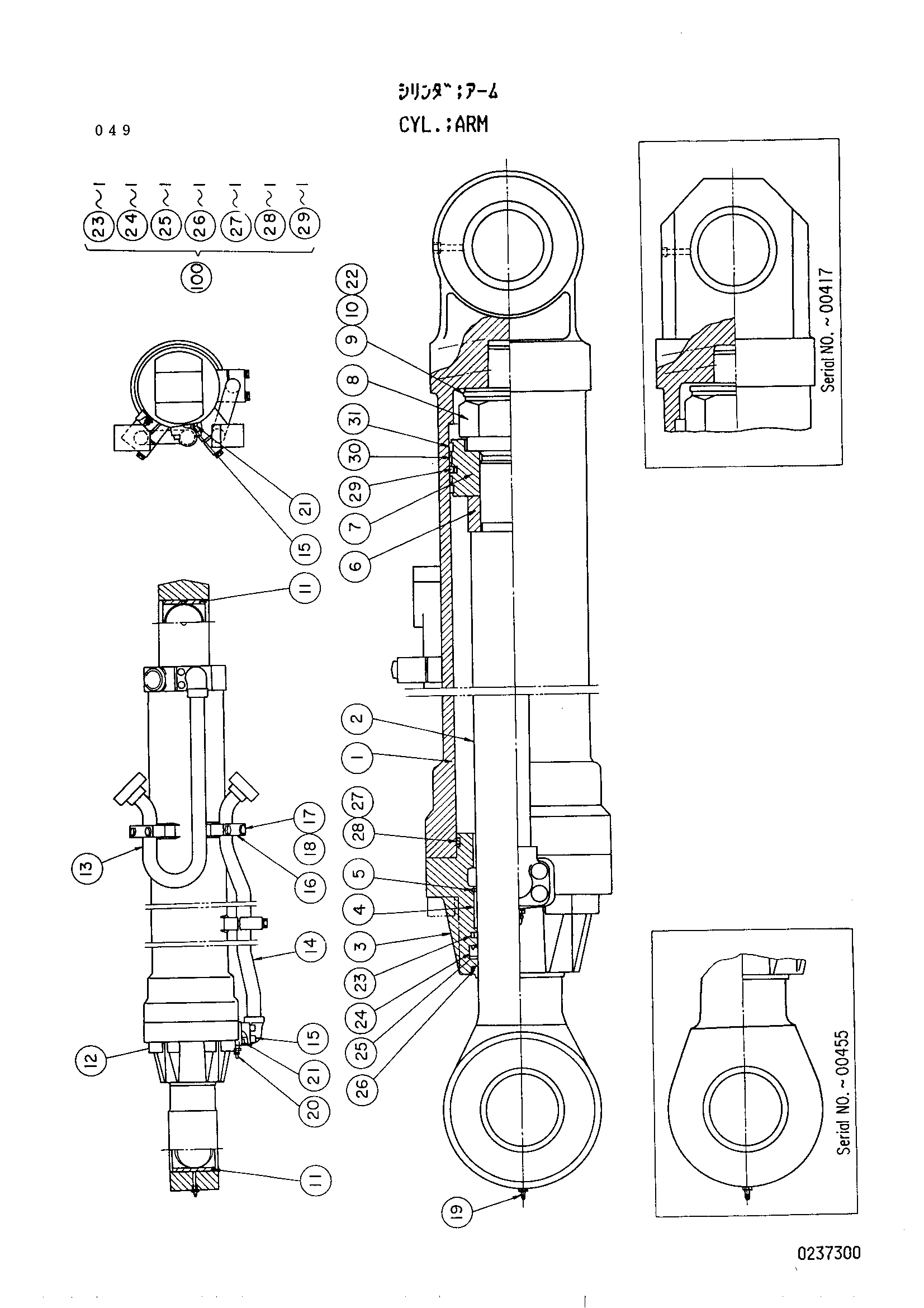

Заводская схема «Гидроцилиндр рукояти» для HITACHI UH143. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4143603 | Гидроцилиндр рукояти | 1 | |
| 1 | 0237301 замена: 0237315 | Труба гидроцилиндра | 1 |
| 1 | 0237315 замена: 0237301 | Труба гидроцилиндра | 1 |
| 2 | 0237302 замена: 0234316 | Шток поршня | 1 |
| 2 | 0237316 замена: 0237302 | Шток поршня | 1 |
| 3 | 0237303 | Головка гидроцилиндра | 1 |
| 4 | 0237304 | Втулка | 1 |
| 5 | 0161503 | Стопорное кольцо | 1 |
| 6 | 0237305 | Амортизирующий подшипник | 1 |
| 7 | 0237306 | Поршень | 1 |
| 8 | 0237208 | Гайка | 1 |
| 9 | 0237209 | Палец | 1 |
| 10 | 0237210 | Кольцо | 1 |
| 11 | 0237404 | Втулка пальца | 2 |
| 12 | 0237212 | Болт с внутренним шестигранником | 8 |
| 13 | 0237307 | Трубка | 1 |
| 14 | 0237308 | Трубка | 1 |
| 15 | 0150616 | Болт с внутренним шестигранником | 8 |
| 16 | 0237416 | Держатель | 3 |
| 17 | 0237417 | Болт | 6 |
| 18 | 0208516 | Пружинная шайба | 6 |
| 19 | 4009445 замена: J75481 | Штуцер | 1 |
| 20 | 0237418 | Бреедер воздушный | 2 |
| 21 | 984614 | Уплотнительное кольцо | 2 |
| 22 | 0237211 | Регулировочная шайба | 1 |
| 23 | 0165702 | Уплотнительное кольцо | 1 |
| 24 | 4069701 | U-образная манжета | 1 |
| 25 | 0237309 | Кольцо букк-уп | 1 |
| 26 | 0237310 | Кольцо | 1 |
| 27 | 4007534 | Уплотнительное кольцо | 1 |
| 28 | 0237311 | Опорное кольцо | 1 |
| 29 | 0237312 | Уплотнение кольцо | 1 |
| 30 | 0237313 | Кольцо | 2 |
| 31 | 0237314 | Кольцо | 2 |
| 100 | 4163572 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH143 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
