Гидролинии рабочего оборудования <сверхдлинный удлинённый> — HITACHI UH143

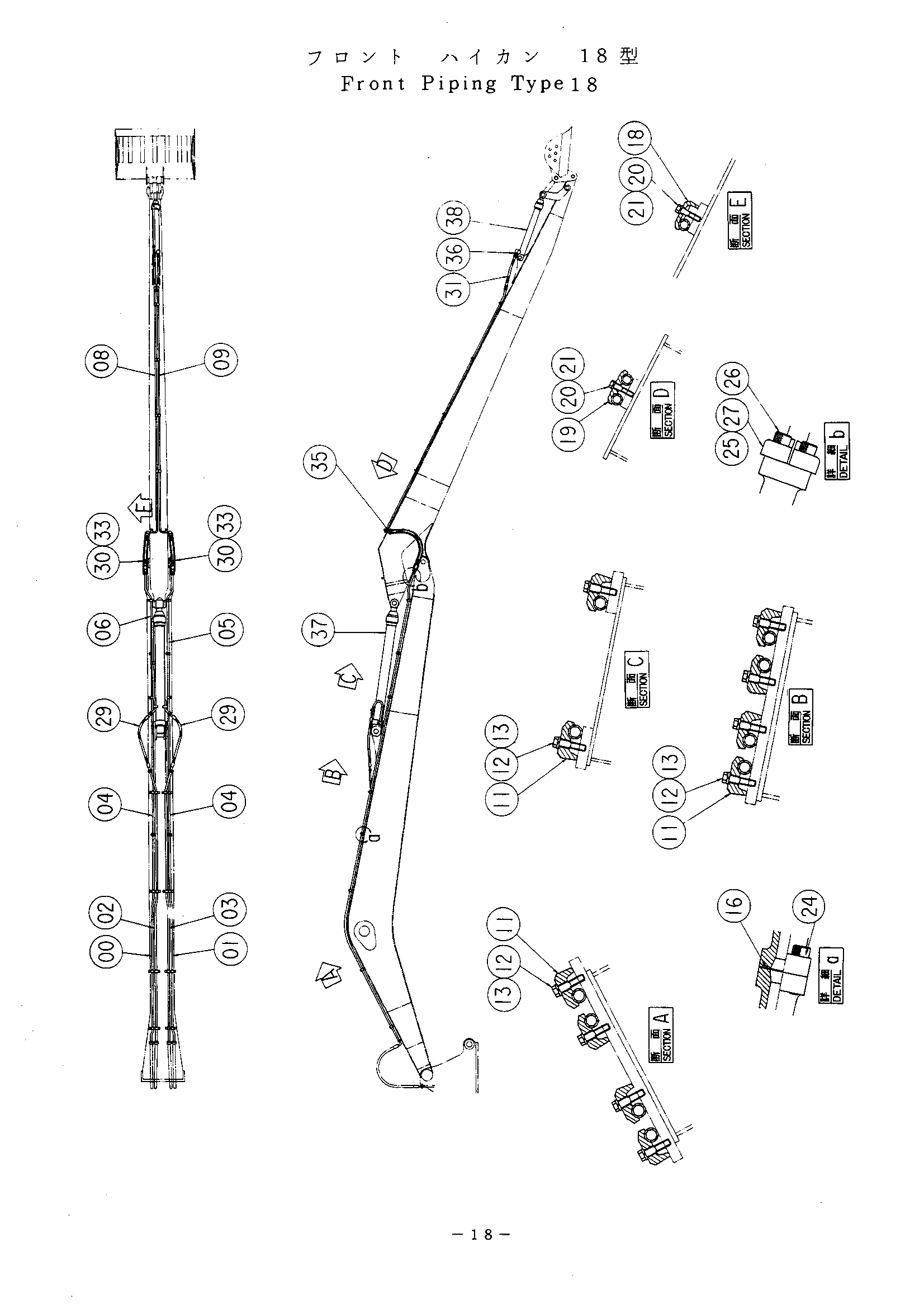

Заводская схема «Гидролинии рабочего оборудования <сверхдлинный удлинённый>» для HITACHI UH143. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8034986 | Трубка | 1 |
| 01 | 8034987 | Трубка | 1 |
| 02 | 8034988 | Трубка | 1 |
| 03 | 8034989 | Трубка | 1 |
| 04 | 9724828 | Трубка | 2 |
| 05 | 8034990 | Трубка | 1 |
| 06 | 8034991 | Трубка | 1 |
| 08 | 8034995 | Трубка | 1 |
| 09 | 8034996 | Трубка | 1 |
| 11 | 4148598 | Крамп трубка | 20 |
| 12 | J901670 | Болт | 20 |
| 13 | A590916 | Пружинная шайба | 20 |
| 16 | A811035 | Уплотнительное кольцо | 4 |
| 18 | 4053595 | Крамп трубка | 2 |
| 19 | 4053596 | Крамп трубка | 4 |
| 20 | J901255 | Болт | 6 |
| 21 | A590912 | Пружинная шайба | 6 |
| 24 | M341036 | Болт с внутренним шестигранником | 16 |
| 25 | 966993 | Уплотнительное кольцо | 6 |
| 26 | M341032 | Болт с внутренним шестигранником | 24 |
| 27 | 962453 | Разъёмный фланец | 12 |
| 29 | 4187380 | Шланг | 2 |
| 30 | 4187381 | Шланг | 2 |
| 31 | 4167120 | Шланг | 2 |
| 33 | 4055142 | Защитный кожух | 2 |
| 35 | 4086752 | Адаптер | 2 |
| 36 | 94-1304 | Адаптер | 2 |
| 37 | 4170628 | Гидроцилиндр рукояти | 1 |
| 38 | 3030739 | Гидроцилиндр ковша | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH143 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
