Масляный радиатор трубопроводы — HITACHI UH143

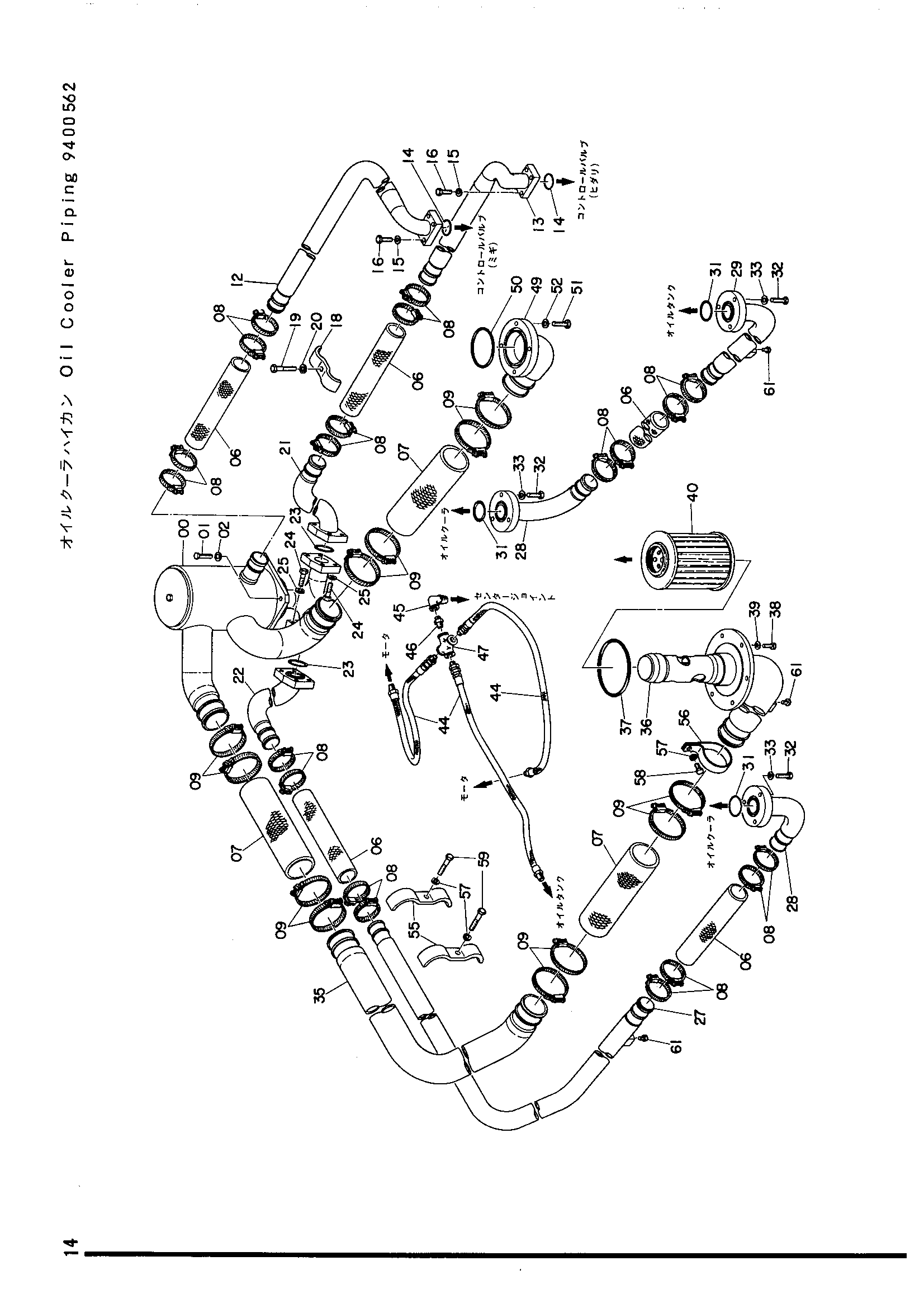

Заводская схема «Масляный радиатор трубопроводы» для HITACHI UH143. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	9402178	Всасывание коллектор	1
01	M111240	Болт	4
02	A590012	Пружинная шайба	4
06	4503452	Шланг A	5
07	4501770	Шланг B	3
08	4504199	Хомут A	20
09	4503469	Хомут B	12
12	8500713	Трубка A	1
13	8500712	Трубка B	1
14	A810040	Уплотнительное кольцо G40	2
15	A590012	Пружинная шайба	8
16	19H1932	Болт	8
18	4504203	Хомут C	1
19	M111263	Болт	1
20	A590012	Пружинная шайба	1
21	8501400	Трубка обратный C	1
22	8500809	Трубка обратный D	1
23	A810050	Уплотнительное кольцо	2
24	M111240	Болт	8
25	A590012	Пружинная шайба	8
27	7500704	Трубка обратный E	1
28	8500810	Трубка обратный F	2
29	8500723	Трубка обратный G	1
31	A810050	Уплотнительное кольцо	3
32	M111036	Болт	9
33	A590010	Пружинная шайба	9
35	7500529	Трубка всасывание A	1
36	8500722	Трубка всасывание B	1
37	A810170	Уплотнительное кольцо	1
38	M111025	Болт	6
39	A590010	Пружинная шайба	6
40	315023	Всасывающий фильтр	1
44	4504210	Шланг	3
45	94-0648	Угловой штуцер	1
46	J70784	Ниппель PT1/2	1
47	J70584	Крестовина угловой штуцер	1
49	8500741	Насос трубка	1
50	A810100	Уплотнительное кольцо G100	1
51	M111240	Болт	4
52	A590012	Пружинная шайба	4
55	4504204	Хомут D	2
56	4504213	Хомут E	1
57	A590012	Пружинная шайба	3
58	M111225	Болт	1
59	M111263	Болт	2
61	447483	Пробка	3

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH143 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
