Скольжение рукоять — HITACHI UH143

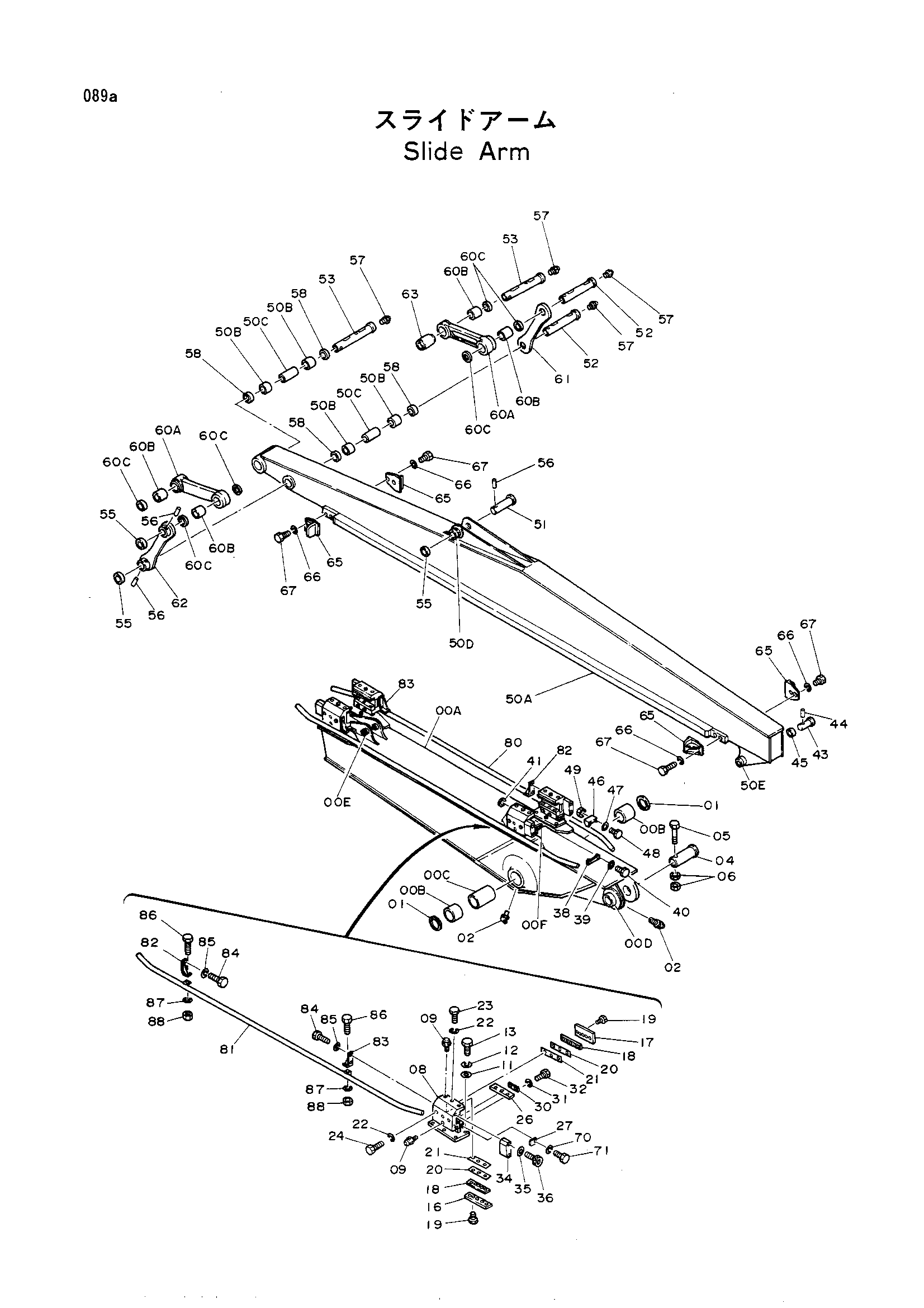

Заводская схема «Скольжение рукоять» для HITACHI UH143. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A | 6008511 | Рукоять | 1 |
| 00A-F | 9073597 | Рукоять (с втулка) | 1 |
| 00B | 3026077 | Втулка | 2 |
| 00C | 4143372 | Проставка | 1 |
| 00D | 4067720 | Ограничитель | 1 |
| 00E | 4139434 | Ограничитель | 1 |
| 00F | 4203776 | Пластина | 1 |
| 01 | 4074008 | Пылезащитное уплотнение | 2 |
| 02 | J75581 | Штуцер | 2 |
| 04 | 3026126 | Палец | 1 |
| 05 | J932012 | Болт | 1 |
| 06 | J951020 | Гайка | 2 |
| 08 | 7018321 | Опора | 4 |
| 09 | J75481 | Штуцер | 12 |
| 11 | A590118 | Шайба | 24 |
| 12 | A590918 | Пружинная шайба | 24 |
| 13 | J911850 | Болт | 24 |
| 16 | 3038552 | Пластина скольжение | 4 |
| 17 | 3038553 | Пластина скольжение | 4 |
| 18 | 4203780 | Лист | 8 |
| 19 | M341020 | Болт с внутренним шестигранником | 16 |
| 20 | 4203782 | Регулировочная шайба 0.3 | 16 |
| 21 | 4203785 | Регулировочная шайба 1.0 | 12 |
| 22 | A590910 | Пружинная шайба | 16 |
| 23 | J901050 | Болт | 8 |
| 24 | J901060 | Болт | 8 |
| 26 | 3038554 | Пластина скольжение | 4 |
| 27 | 4203784 | Ограничитель | 8 |
| 30 | 4203781 | Ограничитель | 4 |
| 31 | A590910 | Пружинная шайба | 8 |
| 32 | J901025 | Болт | 8 |
| 34 | 4203779 | Буффер | 4 |
| 35 | A590110 | Шайба | 8 |
| 36 | M341040 | Болт с внутренним шестигранником | 8 |
| 38 | 4203778 | Буффер | 1 |
| 39 | A590110 | Шайба | 2 |
| 40 | J901001 | Болт | 2 |
| 41 | J950010 | Гайка | 2 |
| 43 | 3025520 | Палец | 2 |
| 44 | 4141001 | Палец | 2 |
| 45 | 4141000 | Кольцо | 2 |
| 46 | 4203840 | Буффер | 1 |
| 47 | A590110 | Шайба | 2 |
| 48 | J901080 | Болт | 2 |
| 49 | J950010 | Гайка | 2 |
| 50A | 6008512 | Рукоять | 1 |
| 50A-E | 9073598 | Рукоять (с втулка) | 1 |
| 50B | 4139353 | Втулка | 4 |
| 50C | 4124575 | Трубка | 2 |
| 50D | 4124573 | Ограничитель | 1 |
| 50E | 4139434 | Ограничитель | 1 |
| 51 | 3022288 | Палец | 1 |
| 52 | 3022289 | Палец | 2 |
| 53 | 3022290 | Палец | 2 |
| 55 | 4065688 | Кольцо | 5 |
| 56 | 4065689 | Палец | 5 |
| 57 | J75481 | Штуцер | 4 |
| 58 | 4065687 | Пылезащитное уплотнение | 4 |
| 60A | 2019838 | Тяга | 1 |
| 60A-C | 9057032 | Тяга (с втулка) | 2 |
| 60B | 4139353 | Втулка | 2 |
| 60C | 4065687 | Пылезащитное уплотнение | 3 |
| 61 | 3022291 | Тяга | 1 |
| 62 | 9718201 | Тяга | 1 |
| 63 | 4065885 | Проставка | 1 |
| 65 | 8038643 | Ограничитель | 4 |
| 66 | A590918 | Пружинная шайба | 8 |
| 67 | J911845 | Болт | 8 |
| 70 | A590910 | Пружинная шайба | 16 |
| 71 | J901030 | Болт | 16 |
| 80 | 8038889 | Защитный кожух | 1 |
| 81 | 8038890 | Защитный кожух | 1 |
| 82 | 9728008 | Кронштейн | 2 |
| 83 | 9728009 | Кронштейн | 2 |
| 84 | J901025 | Болт | 8 |
| 85 | A590910 | Пружинная шайба | 8 |
| 86 | J901230 | Болт | 4 |
| 87 | A590912 | Пружинная шайба | 4 |
| 88 | J950012 | Гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH143 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
