Поворот трансмиссия — HITACHI UH143

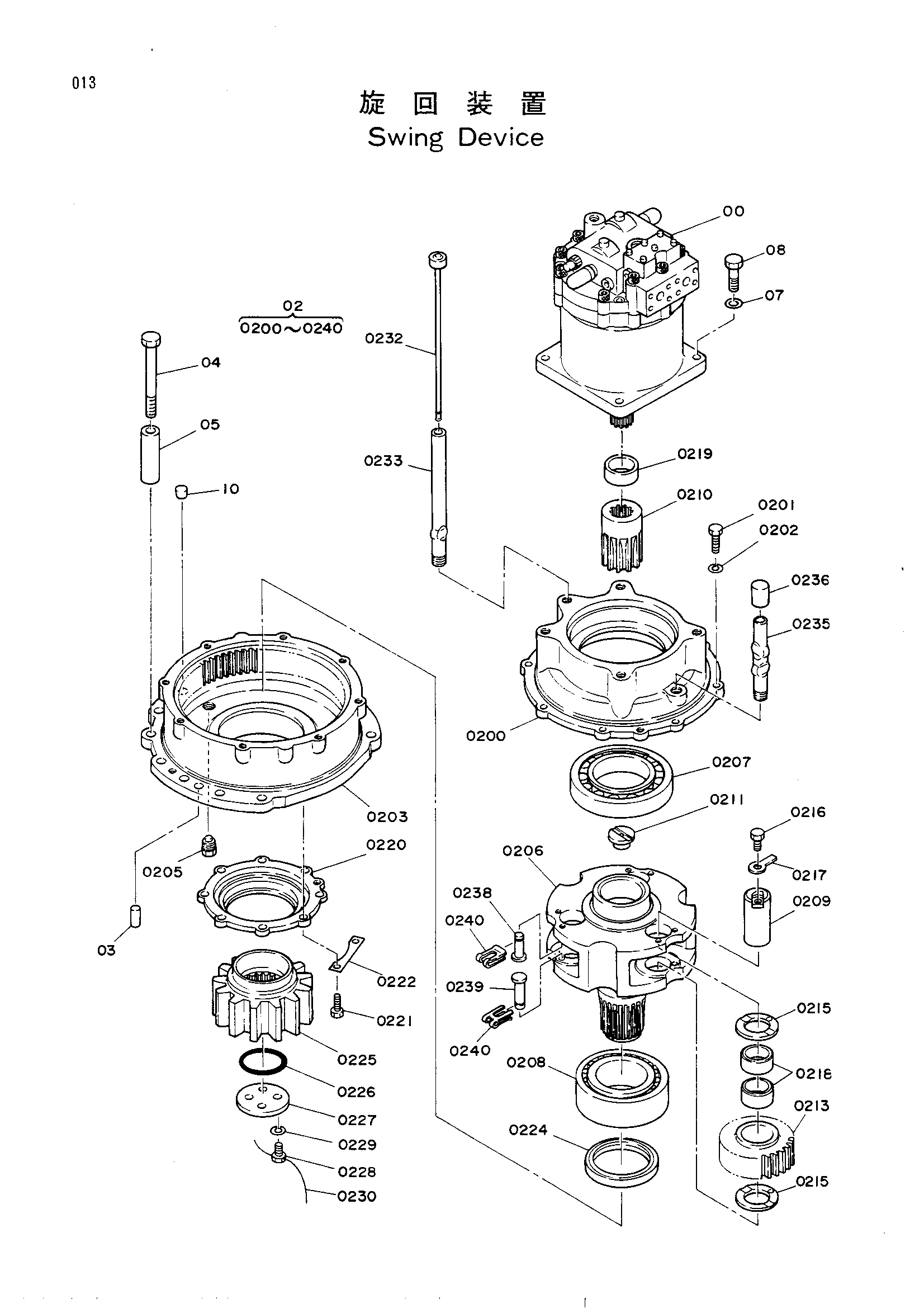

Заводская схема «Поворот трансмиссия» для HITACHI UH143. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4143908 | Гидромотор | 1 |
| 02 | 9049194 | Редуктион шестерня | 1 |
| 0200 | 2016766 | Крышка | 1 |
| 0201 | M121650 | Болт T | 8 |
| 0202 | A590916 | Пружинная шайба | 8 |
| 0203 | 1003979 | Корпус | 1 |
| 0205 | 960339 | Фильтр | 1 |
| 0206 | 1007153 | Водило | 1 |
| 0207 | 4096309 | Подшипник. каток | 1 |
| 0208 | 4096308 | Подшипник. спх.рол. | 1 |
| 0209 | 8027085 | Палец | 3 |
| 0210 | 3025296 | Солнечная шестерня | 1 |
| 0211 | 4114644 | Упорная пластина | 1 |
| 0213 | 3016370 | Планетарная шестерня | 3 |
| 0215 | 4145090 | Упорная пластина | 6 |
| 0216 | J901230 | Болт | 3 |
| 0217 | A590412 | Шайба тонгуед | 3 |
| 0218 | 4096307 | Игольчатый подшипник | 6 |
| 0219 | 4162226 | Проставка | 1 |
| 0220 | 3016368 | Крышка | 1 |
| 0221 | M111432 | Болт | 8 |
| 0222 | 4096301 | Стопорная шайба | 4 |
| 0224 | 4144554 | Масляное уплотнение | 1 |
| 0225 | 2017316 | Шестерня | 1 |
| 0226 | 4508195 | Уплотнительное кольцо (20) | 1 |
| 0227 | 4096300 | Крышка | 1 |
| 0228 | 4145089 | Болт | 4 |
| 0229 | A590916 | Пружинная шайба | 4 |
| 0230 | 4514053 | Провод | 2 |
| 0232 | 9714605 | Указатель уровня | 1 |
| 0233 | 4153322 | Трубка | 1 |
| 0235 | 4078071 | Трубка | 1 |
| 0236 | 4078070 | Колпачок | 1 |
| 0238 | 4145088 | Палец | 3 |
| 0239 | 4145091 | Палец | 3 |
| 0240 | 4139024 | Зажим | 6 |
| 03 | 4080398 замена: 4080398 | Установочный штифт | 2 |
| 03 | J402050 замена: 4080398 | Установочный штифт 20X50(10) | 2 |
| 04 | J932417 | Болт | 12 |
| 05 | 4094917 | Проставка | 12 |
| 07 | 4018545 | Шайба | 4 |
| 08 | J932070 | Болт | 4 |
| 10 | 4156390 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH143 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
