Гидролинии рабочего оборудования — HITACHI UH143

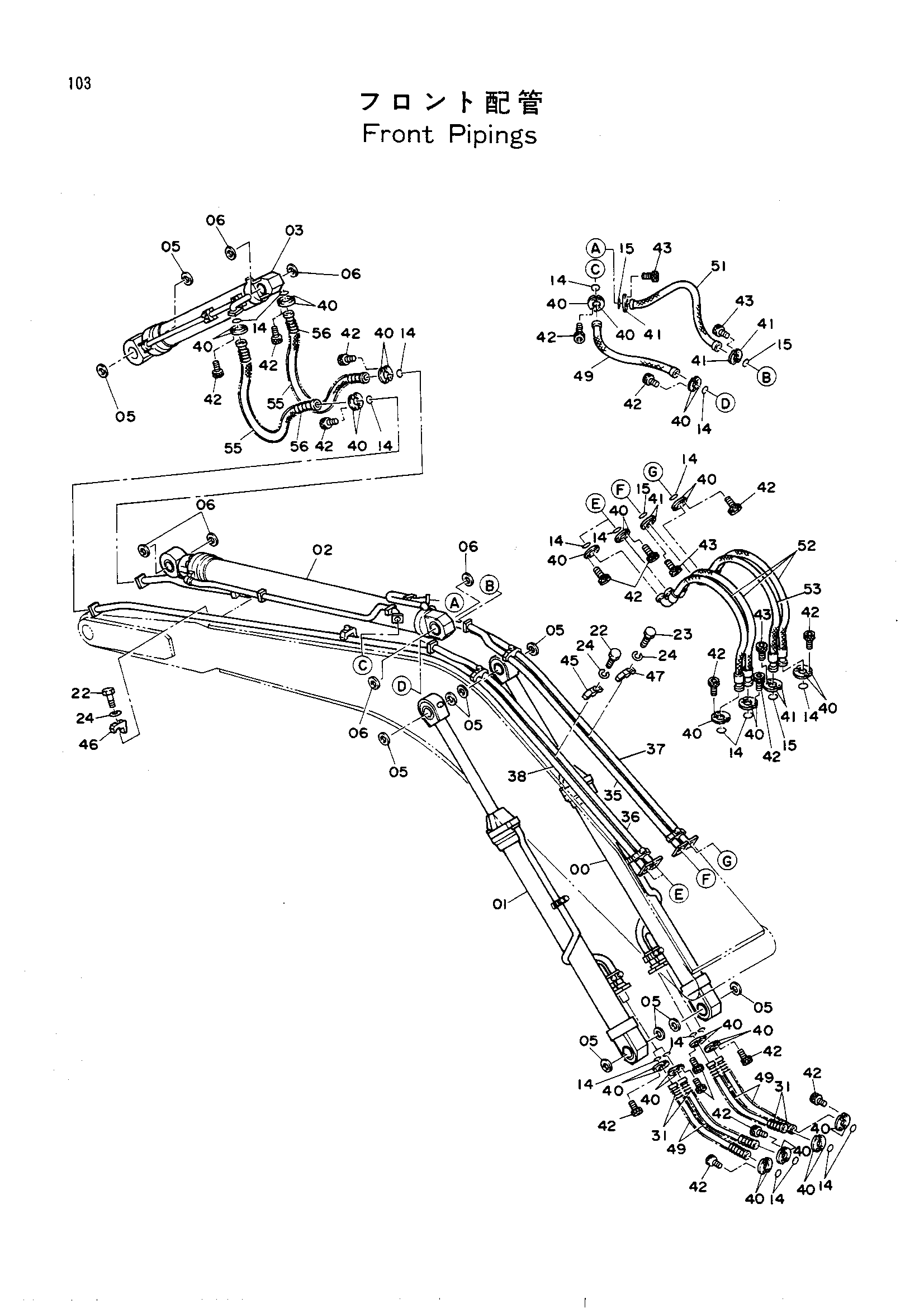

Заводская схема «Гидролинии рабочего оборудования» для HITACHI UH143. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4143601	Гидроцилиндр стрела (правый)	1
01	4143602	Гидроцилиндр стрела (левый)	1
02	4143603	Гидроцилиндр рукоять	1
03	4143604	Гидроцилиндр баккет	1
05	4074008	Пылезащитное уплотнение	10
06	4067901	Пылезащитное уплотнение	6
14	966993	Уплотнительное кольцо	20
15	4508805	Уплотнительное кольцо	4
22	J901670	Болт	7
23	J901680	Болт	3
24	A590916	Пружинная шайба	10
31	4055141	Защитный кожух	4
35	8028895	Трубка	1
35	8030765	Трубка	1
36	8028896	Трубка	1
36	8030764	Трубка	1
37	7013973	Трубка	1
37	7014855	Трубка	1
38	7013974	Трубка	1
38	7014854	Трубка	1
40	962453	Разъёмный фланец	40
41	4154614	Разъёмный фланец	8
42	M341032	Болт с внутренним шестигранником	80
43	M341236	Болт разъём 12X35.5	16
45	4148597	Крамп трубка	3
46	4148598	Крамп трубка	4
47	4156307	Хомут трубки	3
49	4154620	Шланг	5
51	4154622	Шланг	1
52	4154623	Шланг	3
53	4154624	Шланг	1
55	4154621	Шланг (стд.арм)	2
55	4154623	Шланг (укороченный рукоять)	2
55	4157650	Шланг (удлинённый рукоять)	2
56	4053617	Защита (укороченный рукоять)	2
56	4055105	Защита (удлинённый рукоять)	2
56	4055142	Защита (стд.арм)	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH143 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
