Трубопроводы системы смазки <сверхдлинный удлинённый> — HITACHI UH143

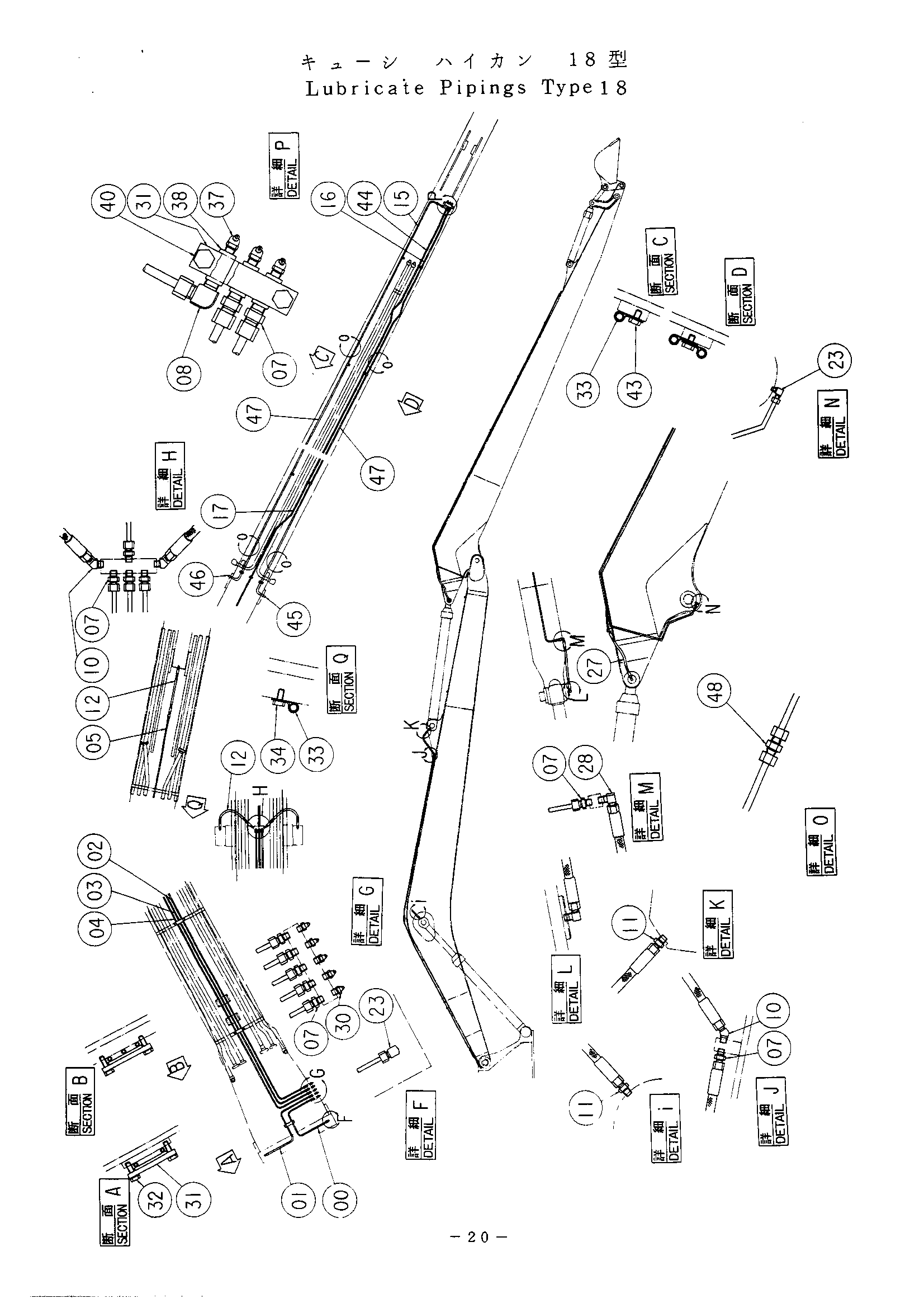

Заводская схема «Трубопроводы системы смазки <сверхдлинный удлинённый>» для HITACHI UH143. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4186427 | Трубка | 1 |
| 01 | 4186428 | Трубка | 1 |
| 02 | 3034928 | Трубка | 1 |
| 03 | 3034929 | Трубка | 1 |
| 04 | 3034930 | Трубка | 1 |
| 05 | 4186426 | Трубка | 1 |
| 07 | 4130169 | Штуцер трубки | 13 |
| 08 | 4130175 | Штуцер трубки | 1 |
| 10 | 94-1501 | Угловой штуцер | 3 |
| 11 | 94-1301 | Адаптер | 3 |
| 12 | 4512113 | Шланг | 3 |
| 15 | 3034925 | Трубка | 1 |
| 16 | 3034926 | Трубка | 1 |
| 17 | 3034927 | Трубка | 1 |
| 23 | 4130174 | Угловой штуцер | 4 |
| 27 | 4022544 | Шланг | 1 |
| 28 | 94-1401 | Угловой штуцер | 2 |
| 30 | J75482 | Штуцер | 5 |
| 31 | 4054024 | Хомут | 4 |
| 32 | J901030 | Болт | 6 |
| 33 | 4000854 | Зажим трубка | 22 |
| 37 | J75581 | Штуцер | 3 |
| 38 | 4060162 | Адаптер | 3 |
| 40 | J901040 | Болт | 2 |
| 43 | J900610 | Болт | 17 |
| 44 | 4186656 | Трубка | 1 |
| 45 | 4189099 | Трубка | 1 |
| 46 | 4189100 | Трубка | 1 |
| 47 | 4189101 | Трубка | 2 |
| 48 | 4130192 | Штуцер трубки | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH143 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
