Ходовой трансмиссия (левый) — HITACHI UH143

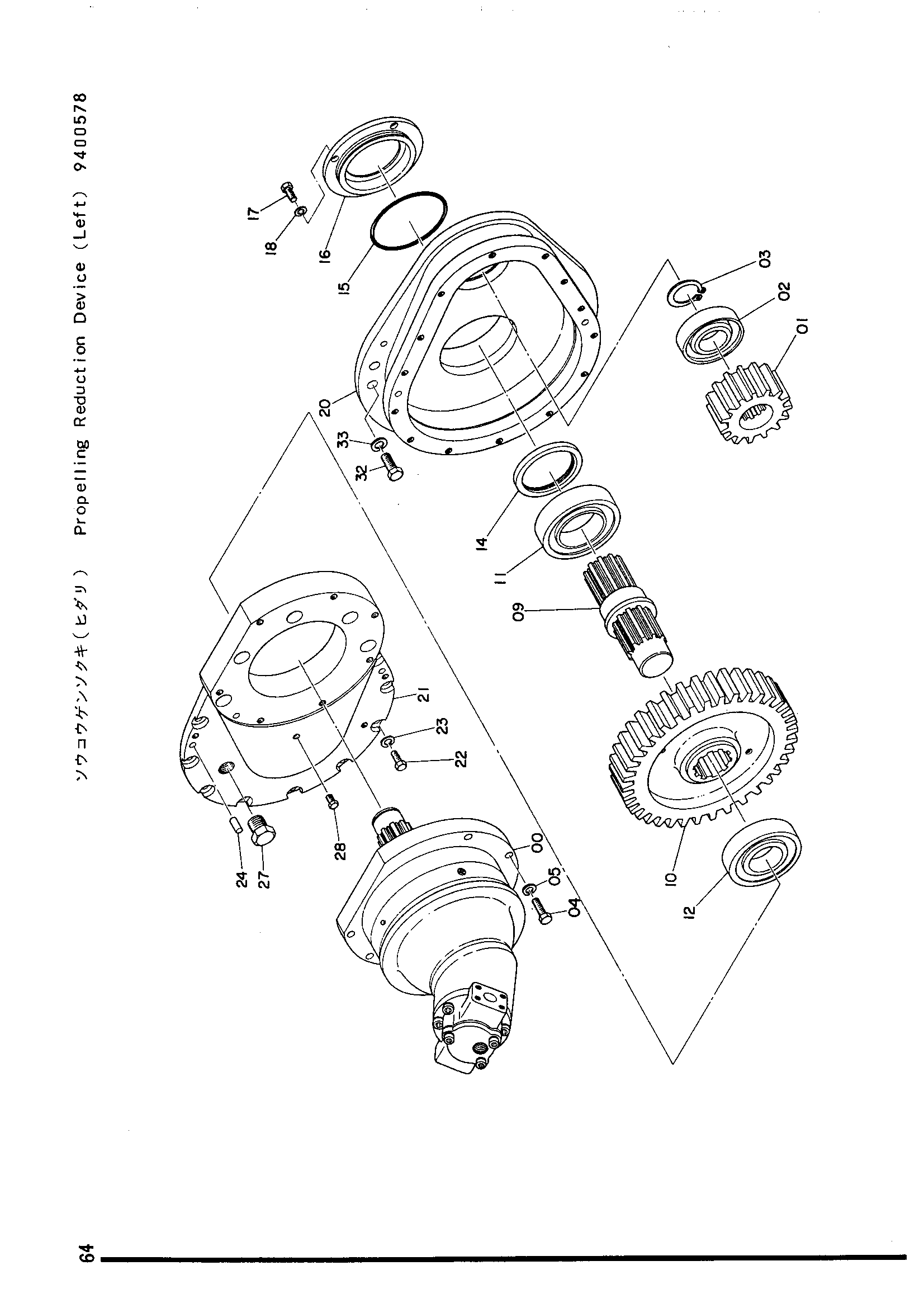

Заводская схема «Ходовой трансмиссия (левый)» для HITACHI UH143. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4501797 | Гидромотор | 1 |
| 01 | 3500250 | Ведущая шестерня | 1 |
| 02 | 4502600 | Подшипник (10) | 1 |
| 03 | 991349 | Кольцо фиксатор (10) | 1 |
| 04 | M111650 | Болт | 7 |
| 05 | A590016 | Пружинная шайба | 7 |
| 09 | 3501033 | Вал | 1 |
| 10 | 3500251 | Шестерня | 1 |
| 11 | 4504706 | Подшипник | 1 |
| 12 | 4504707 | Подшипник | 1 |
| 14 | 959235 | Масляное уплотнение | 1 |
| 15 | A810170 | Уплотнительное кольцо | 1 |
| 16 | 4504264 | Крышка | 1 |
| 17 | M111636 | Болт | 4 |
| 18 | A590016 | Пружинная шайба | 4 |
| 20 | 6500305 | Корпус шестерня | 1 |
| 21 | 7500544 | Крышка шестерня (левый) | 1 |
| 22 | M111636 | Болт | 14 |
| 23 | A590016 | Пружинная шайба | 14 |
| 24 | 4503442 | Кнокк палец | 4 |
| 27 | 4504718 | Пробка | 1 |
| 28 | 447483 | Пробка | 2 |
| 32 | M112250 | Болт | 11 |
| 33 | A590022 | Пружинная шайба | 11 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH143 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
