Гидромотор поворота — HITACHI UH143

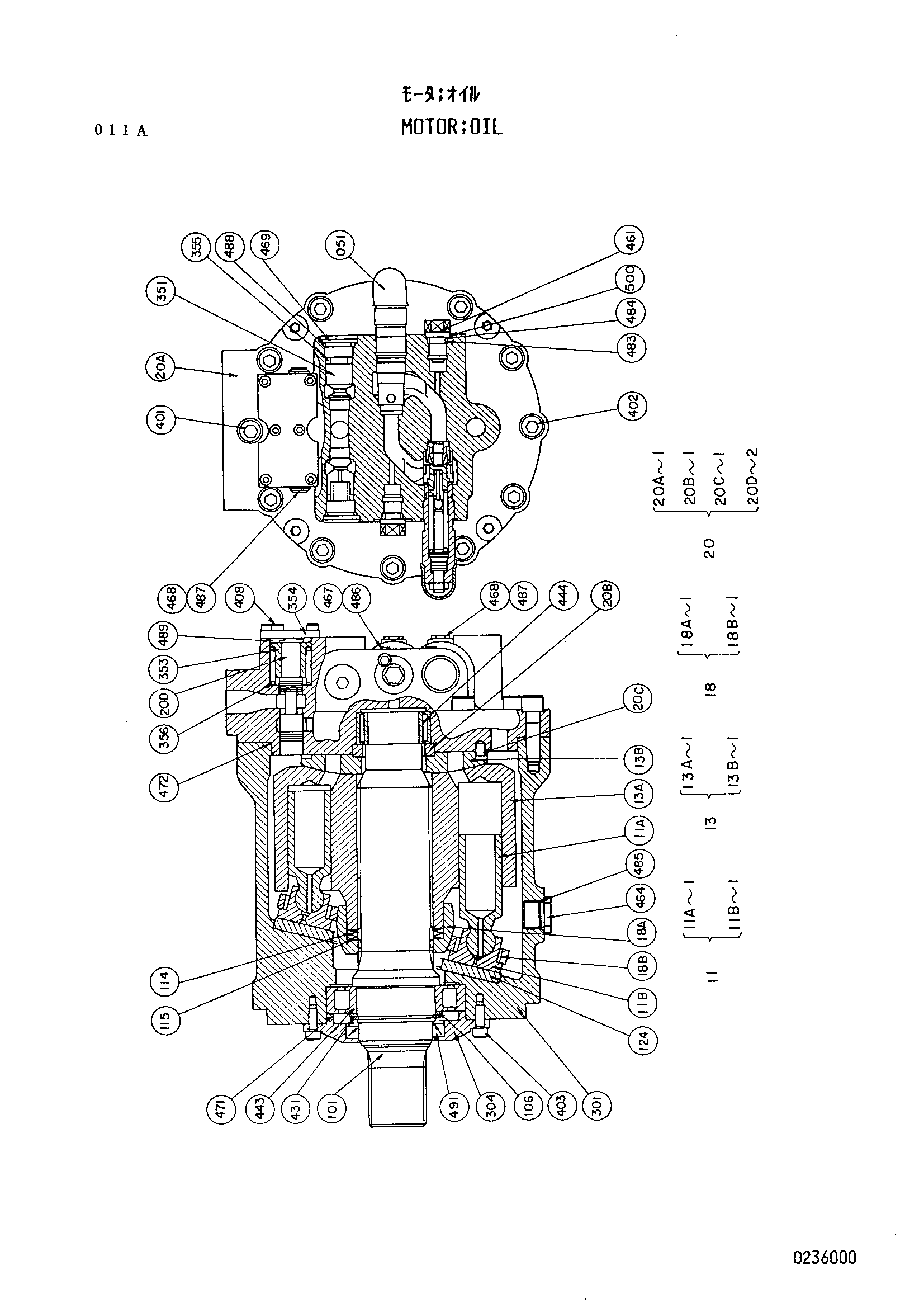

Заводская схема «Гидромотор поворота» для HITACHI UH143. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4143908 | Гидромотор | 1 | |
| 11 | 0222801 | Поршень в сборе | 9 |
| 13 | 0236002 | Гидроцилиндр. в сборе | 1 |
| 18 | 0222803 | Фиксатор в сборе | 1 |
| 20 | 0236003 | Корпус в сборе | 1 |
| 051 | 0236001 | Предохранительный клапан | 2 |
| 101 | 0236004 | Вал привод | 1 |
| 106 | 0222808 | Проставка | 1 |
| 114 | 0222809 | Пружина | 4 |
| 115 | 0222810 | Регулировочная шайба | 1 |
| 124 | 0222811 | Пластина | 1 |
| 301 | 0236005 | Корпус | 1 |
| 304 | 0222813 | Крышка передний | 1 |
| 351 | 0236006 | Плунжер | 2 |
| 353 | 0236007 | Держатель | 2 |
| 354 | 0236008 | Крышка | 1 |
| 355 | 0236009 | Пружина | 2 |
| 356 | 0236010 | Пружина | 2 |
| 401 | M341600 | Болт с внутренним шестигранником | 3 |
| 402 | M341656 замена: 0222815 | Болт с внутренним шестигранником | 9 |
| 403 | M341025 замена: 0131109 | Болт с внутренним шестигранником | 6 |
| 408 | 0130519 | Болт с внутренним шестигранником | 6 |
| 431 | 991351 | Стопорное кольцо | 1 |
| 443 | 0236011 | Подшипник. каток | 1 |
| 444 | 0236012 | Игольчатый подшипник | 1 |
| 461 | 0236013 | Пробка | 2 |
| 464 | 0175233 | Пробка | 2 |
| 467 | 4515019 замена: 0100091 | Пробка | 5 |
| 468 | 0236014 | Пробка | 3 |
| 469 | 0236015 | Пробка | 2 |
| 471 | 0236016 | Уплотнительное кольцо | 1 |
| 472 | 0222820 | Уплотнительное кольцо | 1 |
| 483 | 4027959 замена: 0122903 | Опорное кольцо | 2 |
| 484 | 4506420 | Уплотнительное кольцо | 2 |
| 485 | 4506424 | Уплотнительное кольцо | 2 |
| 486 | 4154233 | Уплотнительное кольцо | 5 |
| 487 | 957366 | Уплотнительное кольцо | 3 |
| 488 | 4506428 | Уплотнительное кольцо | 2 |
| 489 | A811045 | Уплотнительное кольцо | 2 |
| 491 | 0229817 | Масляное уплотнение | 1 |
| 500 | 0236018 | Кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH143 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
