Масляный радиатор трубопроводы — HITACHI UH143

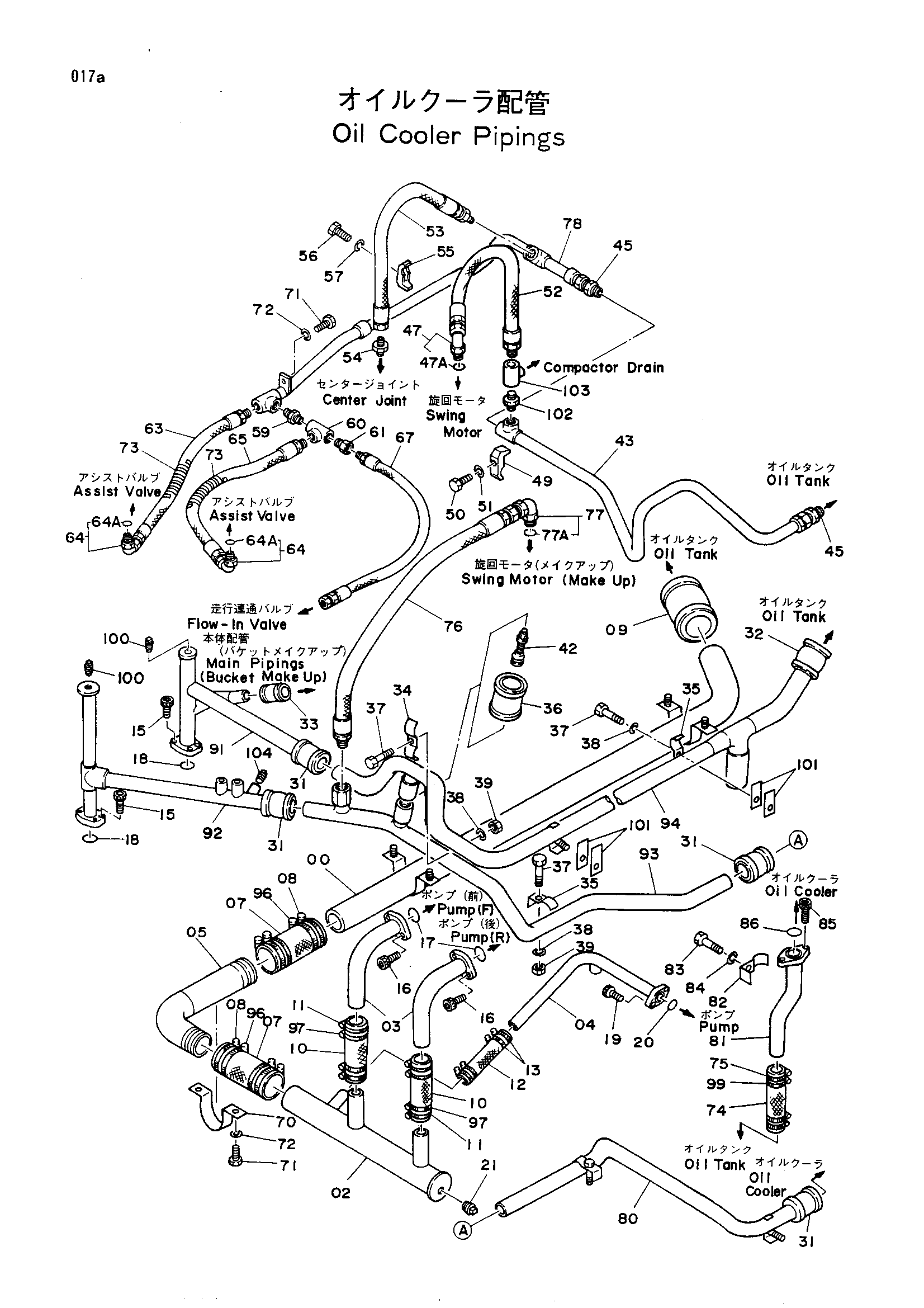

Заводская схема «Масляный радиатор трубопроводы» для HITACHI UH143. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8026222 | Трубка | 1 |
| 02 | 8037465 | Всасывающая трубка | 1 |
| 03 | 8026223 | Трубка | 2 |
| 04 | 8032939 | Трубка | 1 |
| 05 | 9727928 | Трубка | 1 |
| 07 | 4099119 | Резиновый шланг | 2 |
| 08 | 4503469 | Хомут шланга | 4 |
| 09 | 4071215 | Муфта | 1 |
| 10 | 4081954 | Резиновый шланг | 2 |
| 11 | 4504198 | Зажим шланг | 4 |
| 12 | 4033338 | Шланг (5) | 1 |
| 13 | 4505243 | Зажим | 4 |
| 15 | M341036 | Болт с внутренним шестигранником | 8 |
| 16 | M341236 | Болт с внутренним шестигранником | 4 |
| 17 | A810050 | Уплотнительное кольцо | 2 |
| 18 | A810040 | Уплотнительное кольцо | 2 |
| 19 | 4057125 | Болт | 2 |
| 20 | A810035 | Уплотнительное кольцо | 1 |
| 21 | 94-2026 | Пробка | 1 |
| 31 | 4069801 | Муфта | 4 |
| 32 | 4067834 | Муфта | 1 |
| 33 | 4071213 | Муфта | 1 |
| 34 | 4053696 | Хомут трубки | 1 |
| 35 | 4053698 | Хомут (2) | 5 |
| 36 | 4067833 | Муфта | 1 |
| 37 | J901270 | Болт | 6 |
| 38 | A590912 | Пружинная шайба | 6 |
| 39 | J950012 | Гайка | 4 |
| 42 | 4108923 | Клапан | 1 |
| 43 | 7012688 | Трубка | 1 |
| 45 | 94-1304 | Адаптер | 2 |
| 47 | 4065118 | Угловой штуцер | 1 |
| 47A | 4506424 | Уплотнительное кольцо | 1 |
| 49 | 4053595 | Хомут (2) | 1 |
| 50 | J901255 | Болт | 1 |
| 51 | A590912 | Пружинная шайба | 1 |
| 52 | 4159588 | Шланг | 1 |
| 53 | 4053362 | Шланг | 1 |
| 54 | 94-1303 | Адаптер | 1 |
| 55 | 4053594 | Хомут трубка (2) | 1 |
| 56 | J901045 | Болт | 1 |
| 57 | A590910 | Пружинная шайба | 1 |
| 59 | 94-1702 | Адаптер (40) | 1 |
| 60 | 94-0661 | Тройник | 1 |
| 61 | 94-1601 | Переходник | 1 |
| 63 | 4067468 | Шланг | 1 |
| 64 | 4133249 | Угловой штуцер | 2 |
| 64A | 957366 | Уплотнительное кольцо | 1 |
| 65 | 4134225 | Шланг | 1 |
| 67 | 4159569 | Шланг | 1 |
| 70 | 4000909 | Хомут | 3 |
| 71 | J901025 | Болт | 7 |
| 72 | A590910 | Пружинная шайба | 7 |
| 73 | 4044420 | Защита 500 | 2 |
| 74 | 4080206 | Шланг | 1 |
| 75 | 4505385 | Зажим | 2 |
| 76 | 4147721 | Шланг | 1 |
| 77 | 4102104 | Угловой штуцер | 1 |
| 77A | 4506429 | Уплотнительное кольцо | 1 |
| 78 | 7013720 | Трубка | 1 |
| 80 | 8027871 | Трубка | 1 |
| 81 | 8029374 | Трубка | 1 |
| 82 | 4053698 | Хомут (2) | 1 |
| 83 | J901265 | Болт | 1 |
| 84 | A590912 | Пружинная шайба | 1 |
| 85 | M341236 | Болт разъём 12X35.5 | 2 |
| 86 | A810050 | Уплотнительное кольцо | 1 |
| 91 | 8031167 | Трубка | 1 |
| 92 | 8038701 | Трубка | 1 |
| 93 | 7015020 | Трубка | 1 |
| 94 | 7015021 | Трубка | 1 |
| 96 | 4152704 | Хомут шланга | 4 |
| 97 | 4152703 | Хомут шланга | 4 |
| 99 | 4159683 | Хомут шланга | 2 |
| 100 | 94-2011 | Пробка | 2 |
| 101 | 4096730 | Регулировочная шайба 2.3 | 4 |
| 102 | 94-1704 | Адаптер | 1 |
| 103 | 94-0663 | Тройник | 1 |
| 104 | 94-2024 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH143 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
