Электрооборудование — HITACHI UH143

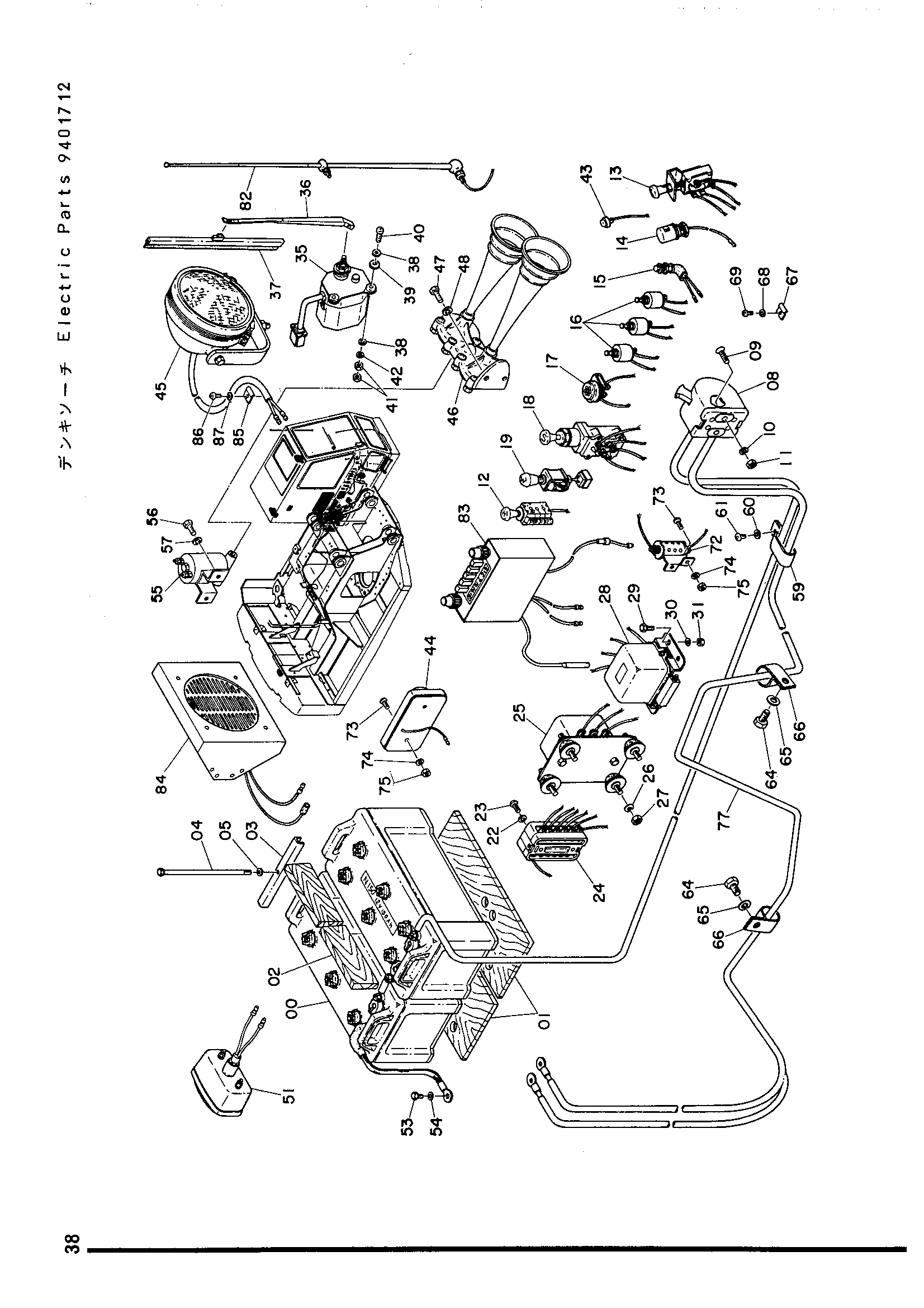

Заводская схема «Электрооборудование» для HITACHI UH143. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 957854 | Аккумулятор | 2 |
| 01 | 4504250 | Воод | 2 |
| 02 | 4507669 | Проставка | 2 |
| 03 | 445214 | Опора (UH04) | 2 |
| 04 | 490858 | Болт | 2 |
| 05 | A590010 | Пружинная шайба | 2 |
| 08 | D910644 | Аккумулятор выключатель | 1 |
| 09 | M470825 | Винт | 2 |
| 10 | A590008 | Пружинная шайба | 2 |
| 11 | M500807 | Гайка | 2 |
| 12 | 4505169 | Отопитель выключатель | 1 |
| 13 | 445092 | Лигхтинг выключатель | 1 |
| 14 | 445155 | Фонарь | 2 |
| 15 | D910776 | Фонарь пилотный | 1 |
| 16 | 445198 | Выключатель | 3 |
| 17 | D911160 | Отопитель сигнал | 1 |
| 18 | D910647 | Замок зажигания | 1 |
| 19 | 4009556 | Выключатель стеклоочиститель | 1 |
| 22 | A590006 | Пружинная шайба | 2 |
| 23 | M430613 | Винт | 2 |
| 24 | 967405 | Короб хусе | 1 |
| 25 | D914591 | Регулятор | 1 |
| 26 | A590008 | Пружинная шайба | 4 |
| 27 | M500807 | Гайка | 1 |
| 28 | D910739 | Защитный реле | 1 |
| 29 | M200616 | Болт | 4 |
| 30 | A590006 | Пружинная шайба | 4 |
| 31 | M500605 | Гайка | 4 |
| 35 | 4507568 | Гидромотор стеклоочиститель | 1 |
| 36 | 4507569 | Рукоять стеклоочиститель | 1 |
| 37 | 4507570 | Отвал стеклоочиститель | 1 |
| 38 | A590105 | Шайба | 4 |
| 39 | 4006187 | Резиновый шайба (UH04) | 2 |
| 40 | J360525 | Винт | 2 |
| 41 | J20305 | Гайка M5 | 2 |
| 42 | A590005 | Пружинная шайба | 2 |
| 43 | 487086 | Выключатель звуковой сигнал (T) | 2 |
| 44 | 973204 | Плафон кабины | 1 |
| 45 | 214771 | Головка фонарь | 2 |
| 46 | 4507465 | Звуковой сигнал | 1 |
| 47 | M200822 | Болт | 2 |
| 48 | A590010 | Пружинная шайба | 2 |
| 51 | 315431 | Фонарь таил | 1 |
| 53 | M200816 | Болт | 1 |
| 54 | A590008 | Пружинная шайба | 1 |
| 55 | 4507466 | Клапан | 1 |
| 56 | M210816 | Болт 8X16 | 2 |
| 57 | A590008 | Пружинная шайба | 2 |
| 59 | 4504276 | Хомут | 2 |
| 60 | A590006 | Пружинная шайба | 2 |
| 61 | M430610 | Винт | 2 |
| 64 | M101220 | Болт | 5 |
| 65 | A590012 | Пружинная шайба | 5 |
| 66 | 4505025 | Хомут | 5 |
| 67 | 499321 | Зажим | 3 |
| 68 | A590006 | Пружинная шайба | 3 |
| 69 | M430613 | Винт | 3 |
| 72 | 4504757 | Баласт измеритель | 1 |
| 73 | M430513 | Винт | 4 |
| 74 | A590005 | Пружинная шайба | 4 |
| 75 | M500504 | Гайка | 2 |
| 77 | 4504261 | Жгут проводов | 1 |
| 82 | 4505035 | Шток | 1 |
| 83 | 4505036 | Радио | 1 |
| 84 | 4505037 | Динамик | 1 |
| 85 | 499321 | Зажим | 8 |
| 86 | M430610 | Винт | 8 |
| 87 | A590006 | Пружинная шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH143 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
