Основные гидролинии (1) — HITACHI UH143

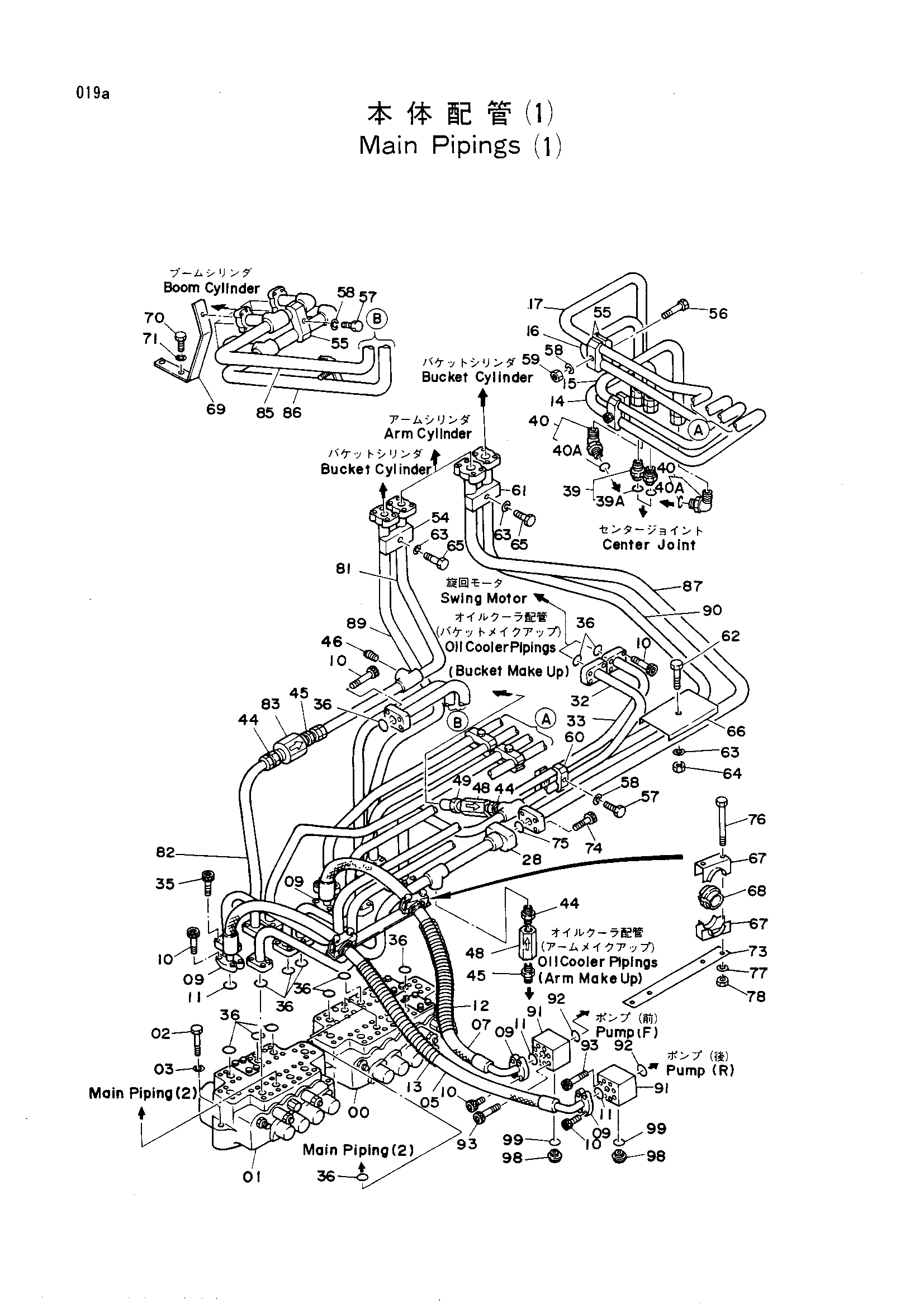

Заводская схема «Основные гидролинии (1)» для HITACHI UH143. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4203962 | Гидрораспределитель | 1 |
| 01 | 4203961 | Гидрораспределитель | 1 |
| 02 | J901201 | Болт | 6 |
| 03 | A590912 | Пружинная шайба | 6 |
| 05 | 4156482 | Шланг | 1 |
| 07 | 4143054 | Шланг | 1 |
| 09 | 4085560 | Фланец сприт | 8 |
| 10 | M341240 | Болт | 28 |
| 11 | 966993 | Уплотнительное кольцо | 4 |
| 14 | 7012676 | Трубка | 1 |
| 15 | 7012677 | Трубка | 1 |
| 16 | 7012678 | Трубка | 1 |
| 17 | 7012679 | Трубка | 1 |
| 28 | 8038721 | Трубка | 1 |
| 32 | 7012685 | Трубка | 1 |
| 33 | 7012686 | Трубка | 1 |
| 35 | M341032 | Болт с внутренним шестигранником | 60 |
| 36 | A811035 | Уплотнительное кольцо | 17 |
| 39 | 4042033 | Адаптер | 2 |
| 39A | 4506424 | Уплотнительное кольцо | 1 |
| 40 | 4065118 | Угловой штуцер | 2 |
| 40A | 4506424 | Уплотнительное кольцо | 1 |
| 44 | 94-1705 | Адаптер | 3 |
| 45 | 94-1305 | Адаптер | 2 |
| 46 | 94-2026 | Пробка | 1 |
| 48 | 9065510 | Обратный клапан | 2 |
| 49 | 4185757 | Переходник | 1 |
| 54 | 4145415 | Крамп трубка | 1 |
| 55 | 4053599 | Хомут трубки | 9 |
| 56 | J901270 | Болт | 2 |
| 57 | J901265 | Болт | 6 |
| 58 | A590912 | Пружинная шайба | 8 |
| 59 | J950012 | Гайка | 2 |
| 60 | 4053598 | Крамп трубка | 1 |
| 61 | 4143012 | Крамп трубка | 1 |
| 62 | J901600 | Болт | 1 |
| 63 | A590916 | Пружинная шайба | 3 |
| 64 | J950016 | Гайка | 1 |
| 65 | J901675 | Болт | 2 |
| 66 | 9717876 | Кронштейн | 1 |
| 67 | 4143976 | Крамп | 2 |
| 68 | 4143977 | Втулка | 2 |
| 69 | 3026008 | Кронштейн | 1 |
| 70 | J901240 | Болт | 2 |
| 71 | A590912 | Пружинная шайба | 2 |
| 73 | 4154845 | Седло винта | 1 |
| 74 | M341445 | Болт с внутренним шестигранником | 4 |
| 75 | A811040 | Уплотнительное кольцо | 1 |
| 76 | J901000 | Болт | 4 |
| 77 | A590910 | Пружинная шайба | 4 |
| 78 | J950010 | Гайка | 4 |
| 81 | 8030481 | Трубка | 1 |
| 82 | 9721011 | Трубка | 1 |
| 83 | 4096187 | Клапан | 1 |
| 85 | 7013985 | Трубка | 1 |
| 86 | 7013986 | Трубка | 1 |
| 87 | 7013983 | Трубка | 1 |
| 89 | 7013982 | Трубка | 1 |
| 90 | 7013984 | Трубка | 1 |
| 91 | 3036014 | Блок | 2 |
| 92 | A811035 | Уплотнительное кольцо | 2 |
| 93 | M341280 | Болт с внутренним шестигранником | 8 |
| 98 | J75386 | Пробка PS3/4 | 2 |
| 99 | 4506424 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH143 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
