Топливный бак — HITACHI UH143

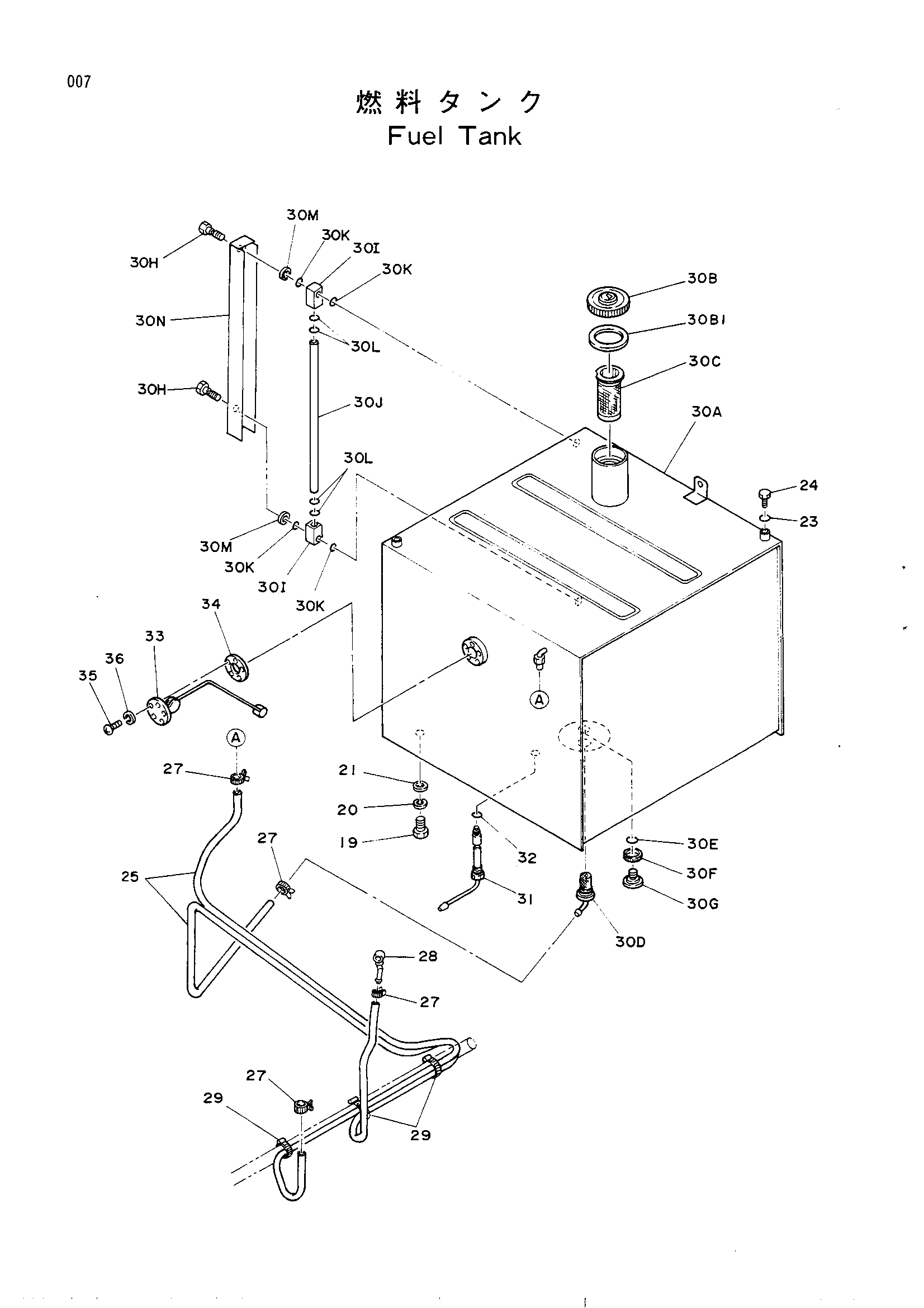

Заводская схема «Топливный бак» для HITACHI UH143. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 19 | J901640 | Болт | 4 |
| 20 | A590916 | Пружинная шайба | 4 |
| 21 | 4114405 | Шайба | 4 |
| 23 | A590112 | Шайба | 1 |
| 24 | J901216 | Болт | 1 |
| 25 | 4059342 | Топливный шланг (3500) | 2 |
| 27 | 4514700 | Зажим шланг | 4 |
| 28 | 4053152 | Трубка топливный | 1 |
| 29 | 4055312 | Зажим 250 | 3 |
| 30A | 6005715 | Топливный бак | 1 |
| 30A-N | 9055832 | Топливный бак | 1 |
| 30B | 4150563 замена: 4168822 | Колпачок | 1 |
| 30B | 4168822 замена: 4168822 | Колпачок | 1 |
| 30B1 | 4168820 | Манжета резиновый | 1 |
| 30C | 4121496 | Фильтр | 1 |
| 30D | 4165868 | Фильтр | 1 |
| 30E | 954495 | Уплотнительное кольцо | 1 |
| 30F | 453143 | Манжета резиновый | 1 |
| 30G | 453142 | Пробка дренажный | 1 |
| 30H | 4081816 | Болт | 2 |
| 30I | 4081814 | Блок | 2 |
| 30J | 4143630 | Указатель | 1 |
| 30K | 984618 | Уплотнительное кольцо | 4 |
| 30L | 954493 | Уплотнительное кольцо | 4 |
| 30M | A590110 | Шайба | 2 |
| 30N | 8023112 | Крышка | 1 |
| 31 | 4131643 | Выключатель уровень | 1 |
| 32 | A890022 | Манжета | 1 |
| 33 | 4129138 | Поплавок | 1 |
| 34 | 4504289 | Манжета | 1 |
| 35 | M430510 | Винт | 5 |
| 36 | A590905 | Пружинная шайба | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH143 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
