Консоль — HITACHI UH143

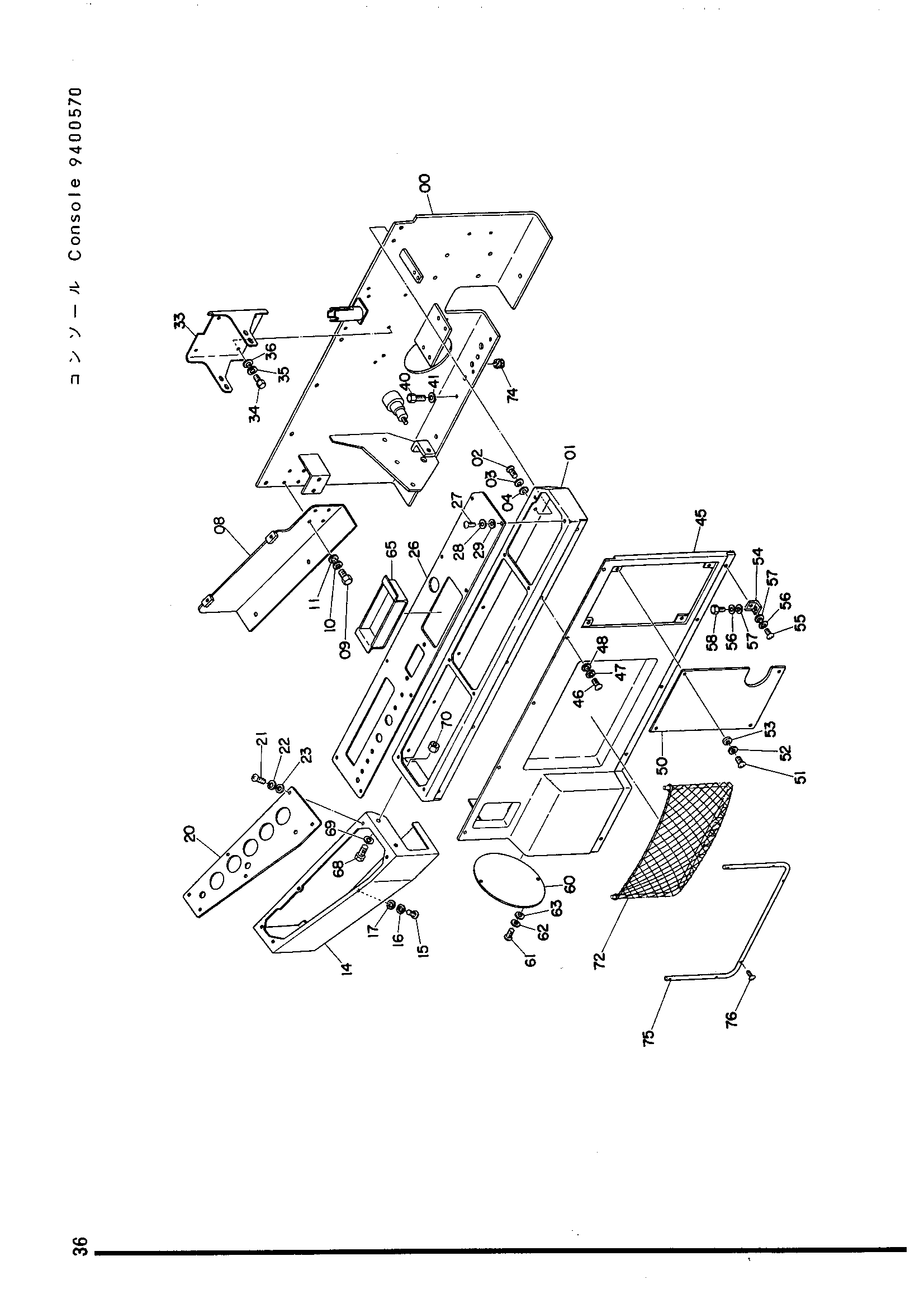

Заводская схема «Консоль» для HITACHI UH143. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	6500303	Стойка	1
01	6500306	Консоль A	1
02	M430620	Винт	7
03	A590006	Пружинная шайба	7
04	A590106	Шайба	7
08	7500542	Кронштейн (A)	1
09	M200613	Болт	4
10	A590006	Пружинная шайба	4
11	A590106	Шайба	4
14	2500455	Консоль B	1
15	M430620	Винт	2
16	A590006	Пружинная шайба	2
17	A590106	Шайба	2
20	3501725	Панель B	1
21	M430620	Винт	5
22	A590006	Пружинная шайба	5
23	A590106	Шайба	5
26	1500168	Панель A	1
27	M430620	Винт	8
28	A590006	Пружинная шайба	8
29	A590106	Шайба	8
33	3501017	Кронштейн (A)	1
34	M200613	Болт	4
35	A590006	Пружинная шайба	4
36	A590106	Шайба	4
40	M111022	Болт	4
41	A590010	Пружинная шайба	4
45	6500302	Консоль C	1
46	M430620	Винт	5
47	A590006	Пружинная шайба	5
48	A590106	Шайба	5
50	4507509	Крышка	1
51	M430620	Винт	4
52	A590006	Пружинная шайба	4
53	A590106	Шайба	4
54	4504223	Хомут	5
55	M430620	Винт	5
56	A590006	Пружинная шайба	10
57	A590106	Шайба	10
58	M200620	Болт 6X20	5
60	4504283	Крышка	1
61	M430620	Винт	2
62	A590006	Пружинная шайба	2
63	A590106	Шайба	2
65	8500739	Крышка	1
68	M111014	Болт	2
69	A590010	Пружинная шайба	2
70	M501008	Гайка	2
72	4507582	Поккет	1
74	445100	Резиновая втулка	3
75	4507583	Соединение	1
76	M470320	Винт	6

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH143 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
