Вспомогательный клапан (воздушный) — HITACHI UH143

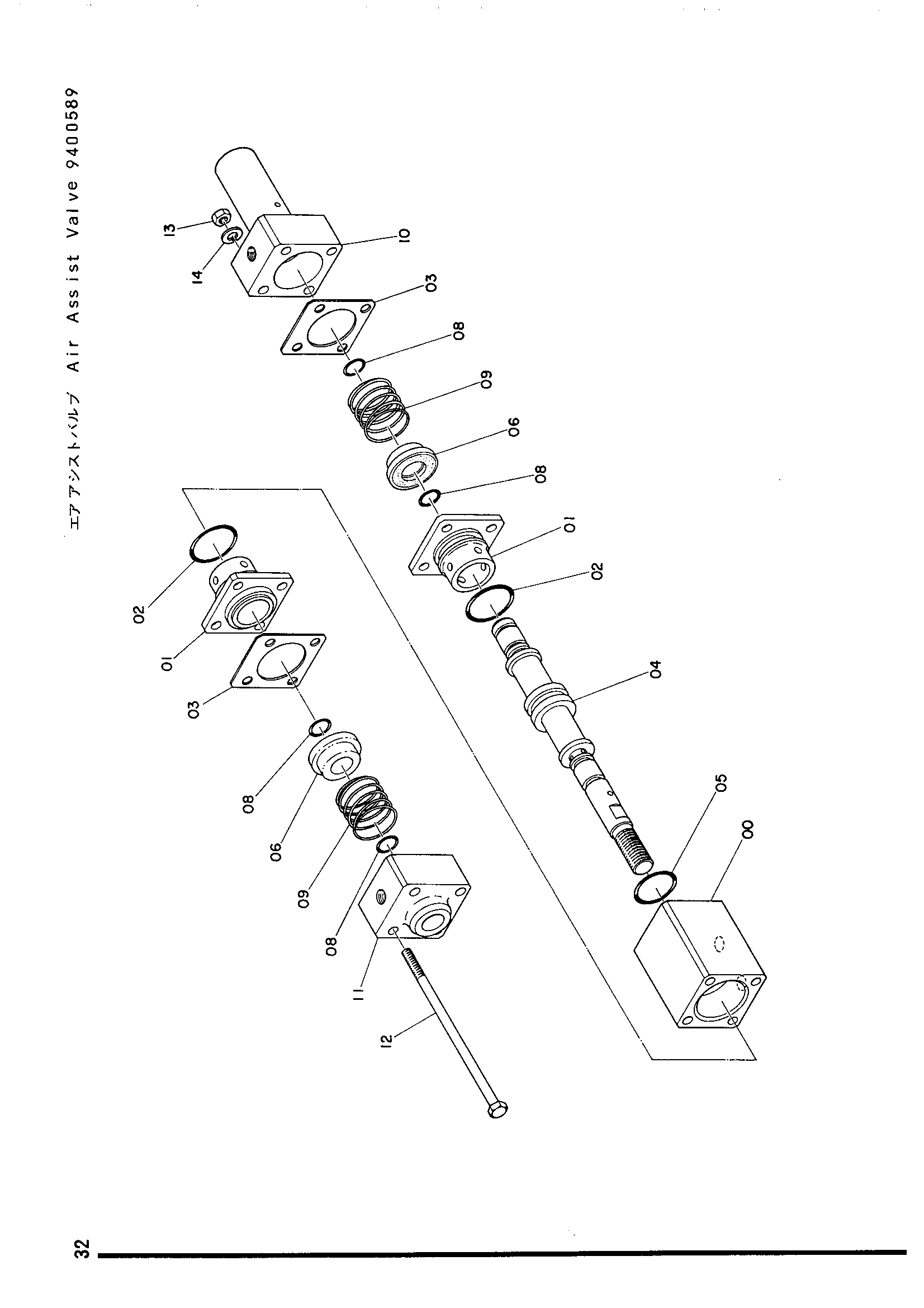

Заводская схема «Вспомогательный клапан (воздушный)» для HITACHI UH143. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4503489 | Корпус | 1 |
| 01 | 4503491 | Сиденье клапан A | 2 |
| 02 | 933277 | Уплотнительное кольцо | 2 |
| 03 | 4503487 | Прокладка | 2 |
| 04 | 3500298 | Клапан шток A | 1 |
| 05 | 955656 | Уплотнительное кольцо | 1 |
| 06 | 4507232 | Базовый | 2 |
| 08 | 985100 | Уплотнительное кольцо | 4 |
| 09 | 4507329 | Пружина | 2 |
| 10 | 3500297 | Концевой A | 1 |
| 11 | 4503486 | Концевой B | 1 |
| 12 | 485716 | Болт | 4 |
| 13 | M500605 | Гайка | 4 |
| 14 | A590006 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH143 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
