Бйпасс фильтр трубопроводы — HITACHI UH14

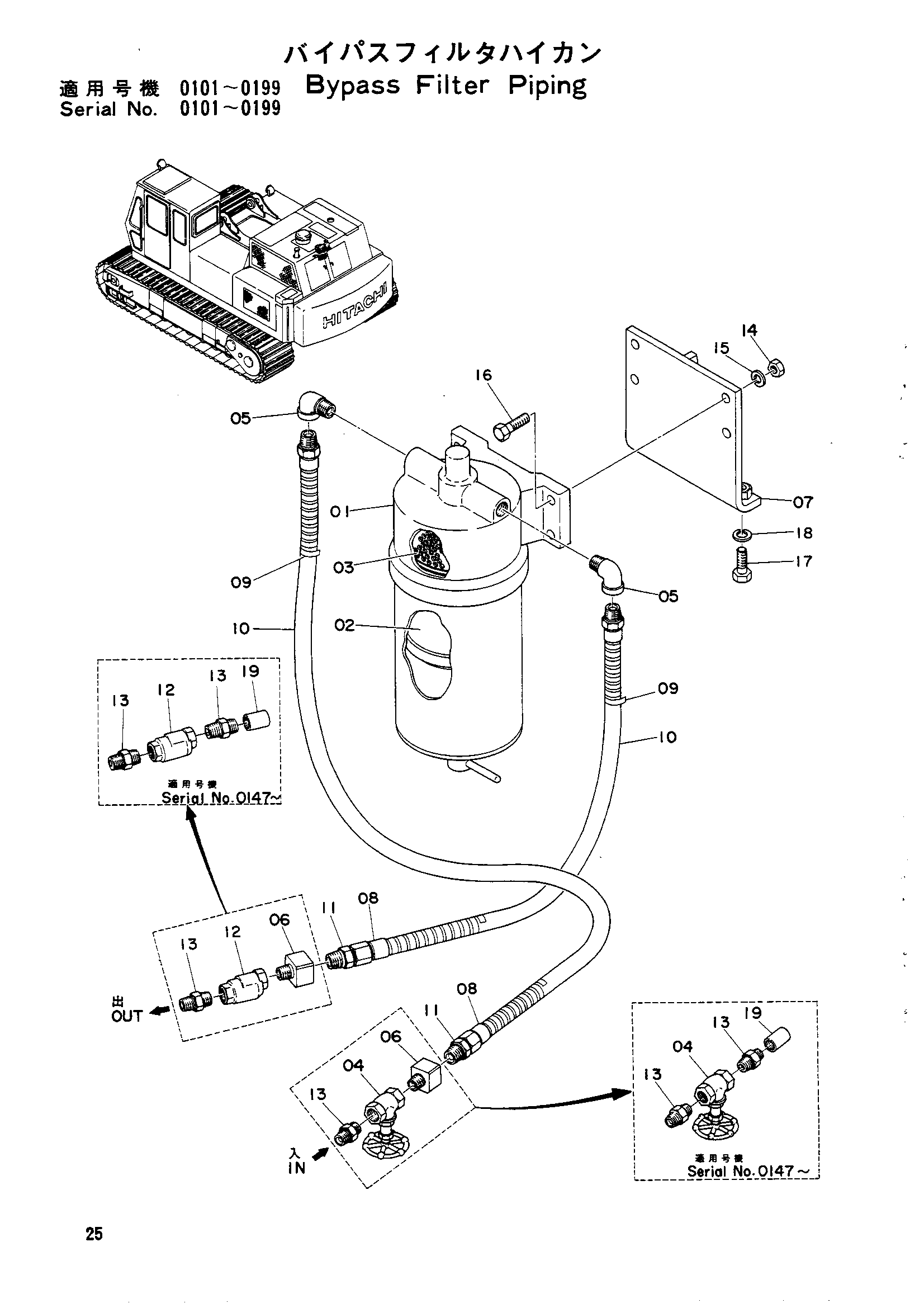

Заводская схема «Бйпасс фильтр трубопроводы» для HITACHI UH14. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4512563 | Фильтр в сборе | 1 |
| 02 | 4034435 | Элемент фильтр (70) | 1 |
| 03 | 4512696 | Элемент фильтр (50) | 1 |
| 04 | 991679 | Запорный клапан | 1 |
| 05 | 94-0648 | Угловой штуцер | 1 |
| 05 | 94-0648 | Угловой штуцер | 2 |
| 06 | 4512695 | Втулка | 2 |
| 07 | 8003891 | Опора | 1 |
| 08 | 4511624 замена: 4053609 | Шланг в сборе | 2 |
| 08 | 4511624 замена: 4054364 | Шланг в сборе | 2 |
| 08 | 4511624 замена: 94-1303 | Шланг в сборе | 2 |
| 09 | 4509973 замена: 4053609 | Защитный кожух | 1 |
| 10 | 4504210 замена: 4054364 | Шланг | 1 |
| 10 | 4504210 замена: 94-1303 | Шланг | 1 |
| 10 | 4504210 замена: 94-1403 | Шланг | 1 |
| 11 | 4509973 | Адаптер | 1 |
| 12 | 986953 | Обратный клапан (17) | 1 |
| 13 | J70783 | Адаптер | 2 |
| 13 | J70783 | Адаптер | 4 |
| 14 | M511210 | Гайка H | 4 |
| 15 | A590012 замена: A590912 | Пружинная шайба | 4 |
| 16 | M111240 | Болт | 4 |
| 17 | M111656 | Болт | 2 |
| 18 | A590016 замена: A59016 | Пружинная шайба | 2 |
| 19 | J708483 | Переходник | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH14 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
