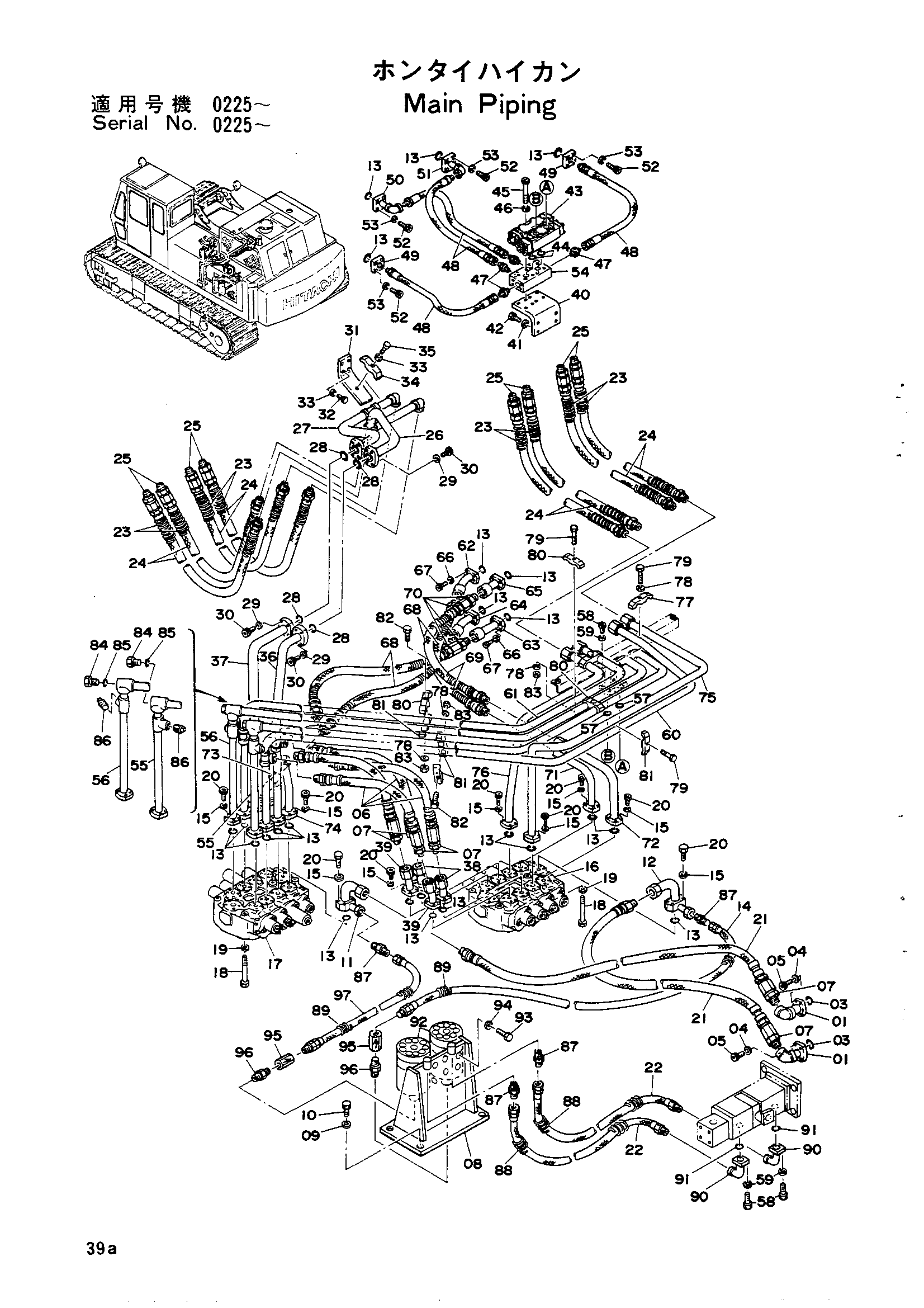

Основные гидролинии — HITACHI UH14

Заводская схема «Основные гидролинии» для HITACHI UH14. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	8003879	Трубка насос	1
02	8003690	Трубка насос	1
03	A811040	Уплотнительное кольцо	2
04	495841	Пружинная шайба	8
05	M341240	Болт с внутренним шестигранником	8
06	4054390	Резиновый шланг	4
07	94-1305	Адаптер	6
08	7004903	Стойка	1
09	A590916	Пружинная шайба	4
10	M111632	Болт	4
11	8008332	Трубка	1
12	8008331	Трубка	1
13	A811035	Уплотнительное кольцо	26
14	4071324	Шланг (5)	1
15	984054	Пружинная шайба	72
16	4034226	Гидрораспределитель (5)	1
17	4034225	Гидрораспределитель (5)	1
18	M111204	Болт	8
19	A590912	Пружинная шайба	8
20	435637	Болт с внутренним шестигранником	72
21	4064949	Шланг (5)	2
22	4055337	Шланг (5)	2
23	4059073	Защитный кожух	8
24	4054386	Шланг (5)	8
25	94-1305	Адаптер	8
26	7004004	Трубка стрела	1
27	7004005	Трубка стрела	1
28	A811050	Уплотнительное кольцо	4
29	495841	Пружинная шайба	16
30	M351240	Болт с внутренним шестигранником	16
31	4031232	Кронштейн	1
32	M111240	Болт	4
33	A590912	Пружинная шайба	5
34	4053600	Хомут трубки	1
35	M111263	Болт	1
36	7002266	Трубка стрела	1
37	7002265	Трубка стрела	1
38	9702865	Трубка	2
39	9702866	Трубка	2
40	3501014	Кронштейн	1
41	A590912	Пружинная шайба	4
42	M111240	Болт	4
43	4505047	Тормозной клапан	1
44	A811035	Уплотнительное кольцо	2
45	M351203	Болт с внутренним шестигранником	8
46	495841	Пружинная шайба	8
47	94-1304	Адаптер	4
48	4055313	Шланг (5)	4
49	4035739	Фланец	2
50	8006411	Трубка	1
51	8006410	Трубка	1
52	M351240	Болт с внутренним шестигранником	16
53	495841	Пружинная шайба	16
54	3004712	Девидер	1
55	7004006	Трубка поворот	1
56	7004007	Трубка поворот	1
57	A811030	Уплотнительное кольцо	2
58	M341036	Болт с внутренним шестигранником	16
59	984054	Пружинная шайба	16
60	7004008	Трубка рукоять	1
61	7004009	Трубка рукоять	1
62	8007402	Трубка	1
63	8007403	Трубка	1
64	8007404	Трубка	1
65	8007405	Трубка	1
66	984054	Пружинная шайба	16
67	M341040	Болт с внутренним шестигранником	16
68	4054389	Резиновый шланг (5)UH14	4
69	4044420	Защита 500	4
70	94-1305	Адаптер	4
71	8003688	Трубка ходовой	1
72	8003692	Трубка ходовой	1
73	8003693	Трубка ходовой	1
74	8003694	Трубка ходовой	1
75	7001944	Трубка баккет	1
76	7001945	Трубка баккет	1
77	4053600	Хомут трубки	2
78	A590912	Пружинная шайба	7
79	M111263	Болт	5
80	4055231	Хомут трубки	3
81	4053599	Хомут трубки	4
82	M111271	Болт	2
83	M511210	Гайка H	5
84	4041835	Пробка	2
85	4506424	Уплотнительное кольцо	2
86	94-2026	Пробка	2
87	94-1303	Адаптер 1/2(130)	4
88	4061469	Защитный кожух	2
89	4061470	Плотектор	2
90	8008336	Трубка	2
91	A811030	Уплотнительное кольцо	2
92	9018229	Фильтр в сборе	2
93	M111225	Болт	8
94	A590912	Пружинная шайба	8
95	4025581	Обратный клапан (5)	2
96	94-1703	Адаптер (150)	2
97	4055343	Шланг (5)	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH14 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
