Ходовой гидромотор — HITACHI UH14

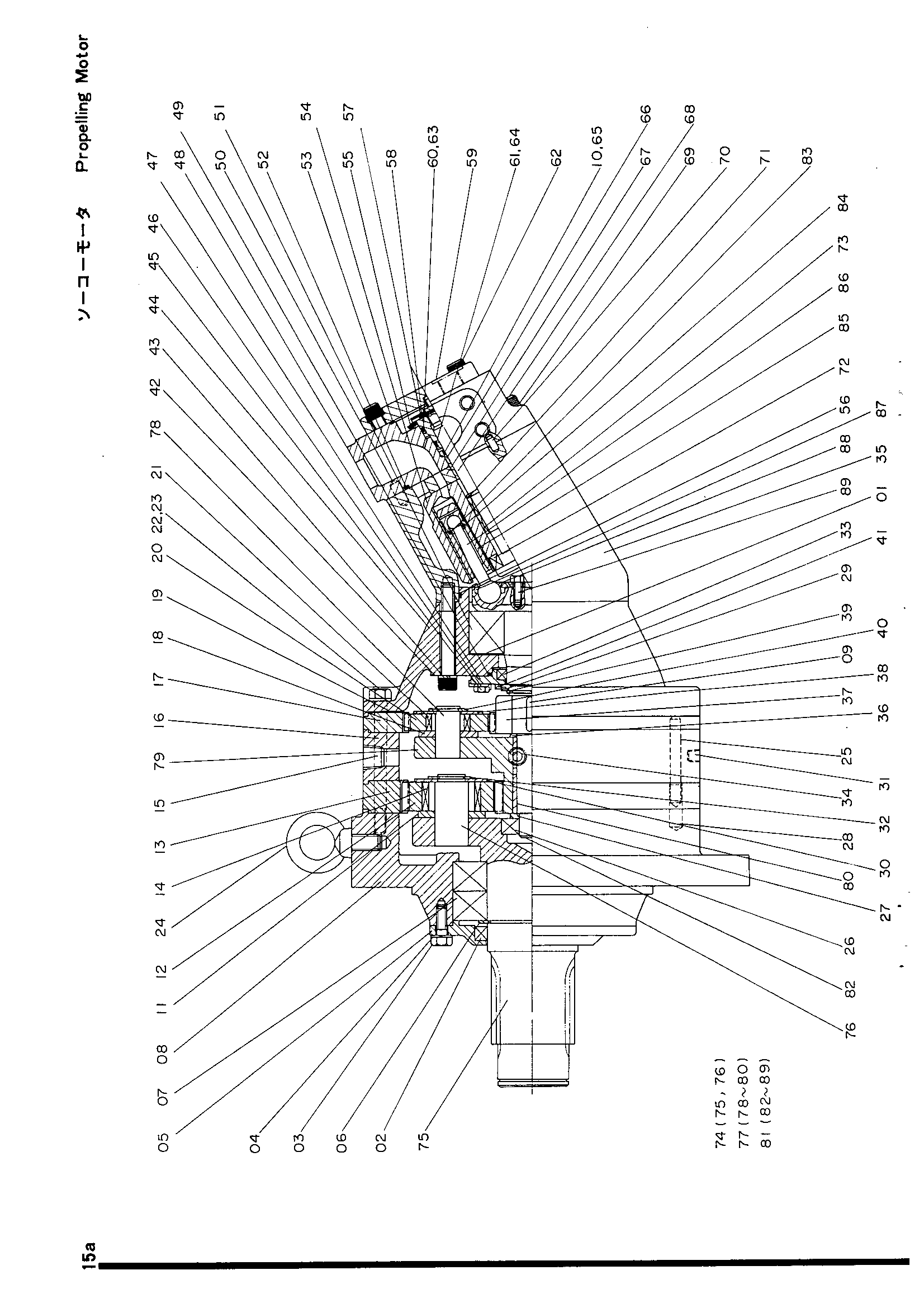

Заводская схема «Ходовой гидромотор» для HITACHI UH14. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4501797	Гидромотор ходовой	2
01	4514286	Регулировочная шайба	5
02	4514113	Масляное уплотнение	1
03	4514114	Болт	6
04	4514115	Пружинная шайба	6
05	4514116	Крышка подшипник	1
06	4514117	Стопорное кольцо	1
07	4514118	Подшипник	2
08	4514119	Корпус	1
09	4514185	Шпонка	1
10	4514184	Кольцо задний UP	1
11	4514120	Проставка	4
12	4514121	Планетарная шестерня	4
13	4514122	Коронная шестерня	1
14	4514123	Подшипник неедле	4
15	4514124	Пробка	1
16	4514125	Кольцо	1
17	4514126	Коронная шестерня	1
18	4514127	Проставка	3
19	4514128	Манжета	1
20	4514129	Планетарная шестерня	3
21	4514130	Подшипник неедле	3
22	4514131	Болт	8
23	4514132	Шайба тонгуед	8
24	4514183	Болт проушина	1
25	4514182	Установочный штифт	2
26	4514135	Подшипник	1
27	4514136	Проставка	1
28	4514137	Установочный штифт	2
29	4514181	Регулировочная шайба	5
30	4514138	Шайба	4
31	4511234	Пробка	1
32	4514140	Стопорное кольцо	4
33	4514180	Масляное уплотнение	1
34	4511234	Пробка	2
35	4514179	Корпус насос	1
36	4514141	Проставка	1
37	4514142	Солнечная шестерня	1
38	4514143	Шайба	3
39	4514144	Стопорное кольцо	1
40	4511231	Стопорное кольцо	3
41	4514146	Втулка	1
42	4514147	Уплотнительная шайба	8
43	4514148	Болт с внутренним шестигранником	8
44	4514149	Корпус подшипник	1
45	4511247	Болт	4
46	4511248	Шайба тонгуед	4
47	4514152	Фиксатор масляный уплотнение	1
48	4514153	Опора клапан	1
49	4514154	Уплотнительное кольцо	1
50	4514155	Установочный штифт	1
51	4514156	Подшипник	1
52	4514157	Уплотнительное кольцо	1
53	4514158	Уплотнительное кольцо	1
54	4514159	Блок гидроцилиндр	1
55	4514160	Пружина конд. диск	4
56	4514178	Уплотнительное кольцо	1
57	4514161	Шплинт	1
58	4514162	Втулка	1
59	4514163	Крышка	1
60	4514164	Уплотнительное кольцо	1
61	4514165	Уплотнительное кольцо	1
62	4514166	Болт с внутренним шестигранником	3
63	4514167	Кольцо задний UP	1
64	4514168	Кольцо задний UP	2
65	4511267	Уплотнительное кольцо	1
66	4514170	Втулка	1
67	4514171	Клапан	1
68	4514172	Шпиндель	1
69	4514173	Болт с внутренним шестигранником	8
70	4514174	Установочный штифт	1
71	4514175	Стопорное кольцо	1
72	4514177	Подшипник неедле	1
73	4514176	Подшипник неедле	2
74	4514112	Схафтасс'й	1
77	4514133	Вал в сборе	1
81	4514134	Вал в сборе	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH14 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
