Воздушный трубопроводы — HITACHI UH14

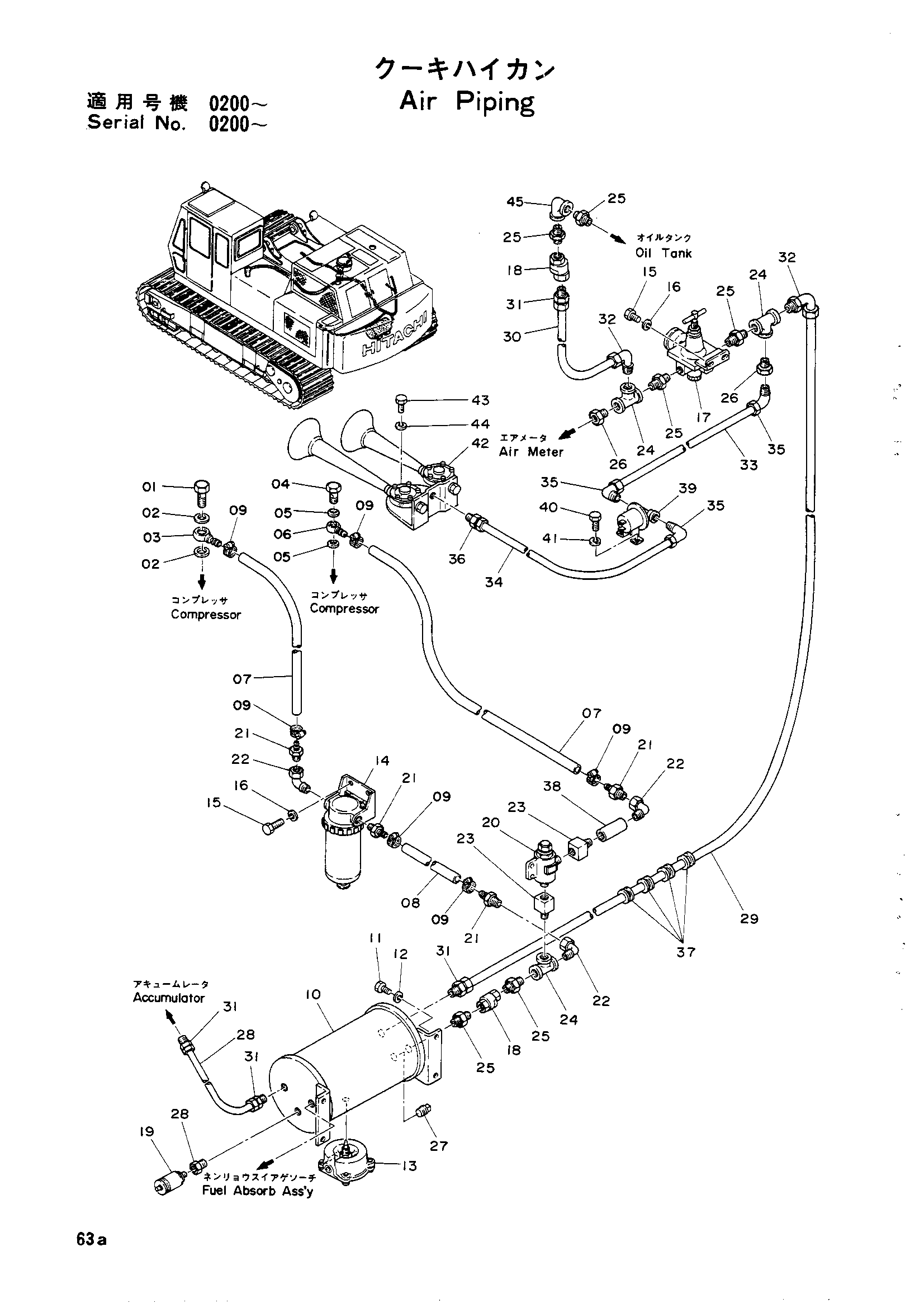

Заводская схема «Воздушный трубопроводы» для HITACHI UH14. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	996277	Болт соединение	1
02	984227	Манжета	2
03	4512041	Соединение	1
04	4512839	Болт соединение	1
05	996278	Манжета	2
06	4514461	Соединение	1
07	4056834	Резиновый шланг (4)	2
08	4056835	Резиновый шланг	1
09	4514700	Хомут шланг (T)	6
10	8501883	Бак воздушный	1
11	M111022	Болт	4
12	A590910	Пружинная шайба	4
13	969205	Клапан дренажный (13)	1
14	4510787	Фильтр воздушный (13)	1
15	M200613	Болт	4
16	A590906	Пружинная шайба	4
17	3500765	Регулятор воздушный	1
18	986953	Обратный клапан (17)	2
19	986952	Клапан защитный (13)	1
20	986963	Регулятор (9)	1
21	49960	Шланг адаптер	4
22	94-0647	Угловой штуцер 3/8	3
23	499820	Адаптер	2
24	J70483	TEE PT3/8	3
25	J70783	Адаптер PT3/8	6
26	J728382	Переходник	3
27	J75283	Пробка масляный PT3/8	1
28	4501787	Трубка (5)	1
29	4504271	Трубка (9)	1
30	499680	Трубка (5)	1
31	969198	Штуцер трубка	4
32	4501785	Штуцер трубка	2
33	4508909	Трубка	1
34	4508907	Трубка (5)	1
35	992312	Штуцер трубка	3
36	992313	Штуцер трубка	1
37	445100	Резиновая втулка	4
38	J70083	Разъём PT3/8	1
39	4508894	Клапан магнетик	1
40	M200814	Болт	2
41	A590908	Пружинная шайба	2
42	4508893	Звуковой сигнал воздушный (10)	1
43	M111020	Болт	2
44	A590910	Пружинная шайба	2
45	J70283	Угловой штуцер PT3/8	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH14 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
