Масляный радиатор трубопроводы — HITACHI UH14

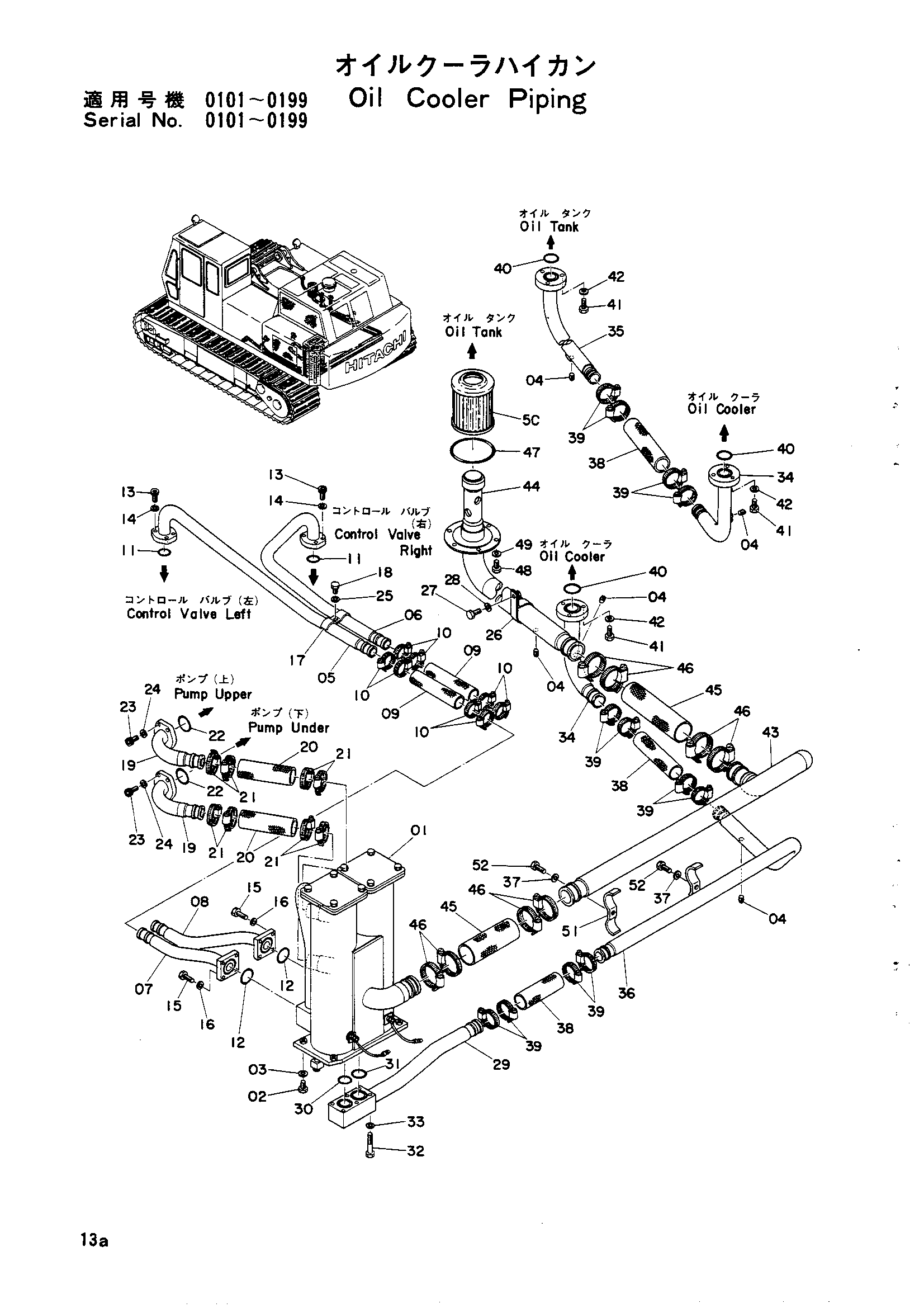

Заводская схема «Масляный радиатор трубопроводы» для HITACHI UH14. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	9011537	Масляный фитер в сборе	1
02	M111640	Болт	4
03	A590016 замена: A590916	Пружинная шайба	4
04	447483 замена: J75283	Пробка	5
05	8003679	Трубка F1	1
06	8003680	Трубка F2	1
07	8003681	Трубка F3	1
08	8003682	Трубка F4	1
09	4033340	Шланг	2
10	4505385	Хомут шланга	8
11	A810040	Уплотнительное кольцо G40	2
12	A810065	Уплотнительное кольцо G65	2
13	4013265	Болт с внутренним шестигранником	8
14	986699 замена: 495841	Пружинная шайба	8
15	M111036	Болт	8
16	A590010 замена: A590910	Пружинная шайба	8
17	4001161	Хомут трубки	1
18	M111050	Болт 10X50	1
19	8004110 замена: 8007274	Трубка	2
20	4033341	Шланг (13)	2
21	4504198	Зажим шланг	8
22	A810060	Уплотнительное кольцо G60	2
23	M341240	Болт с внутренним шестигранником	8
24	986699 замена: 495841	Пружинная шайба	8
25	A590010 замена: A590910	Пружинная шайба	1
26	4504213	Хомут E	1
27	M111225	Болт	1
28	A590012 замена: A590912	Пружинная шайба	1
29	8003684	Трубка C1	1
30	A810050	Уплотнительное кольцо	1
31	A810065	Уплотнительное кольцо G65	1
32	M111080	Болт	6
33	A590010 замена: A590910	Пружинная шайба	6
34	8003893	Обратная трубка	2
35	8004109	Обратная трубка	1
36	8004108	Обратная трубка	1
37	A590012 замена: A590912	Пружинная шайба	2
38	4033341	Шланг (13)	3
39	4504198	Хомут шланга	12
40	A810050	Уплотнительное кольцо	3
41	M111036	Болт	9
42	A590010 замена: A590910	Пружинная шайба	9
43	7002212	Трубка всасывание	1
44	8500722	Всасывающая трубка	1
45	4501770	Шланг B	2
46	4503469	Хомут шланга	8
47	A810170	Уплотнительное кольцо	1
48	M111025	Болт	6
49	A590010 замена: A590910	Пружинная шайба	6
50	315023	Всасывающий фильтр	1
51	4504204	Хомут трубки	2
52	M111263	Болт	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH14 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
