Рама — HITACHI UH14

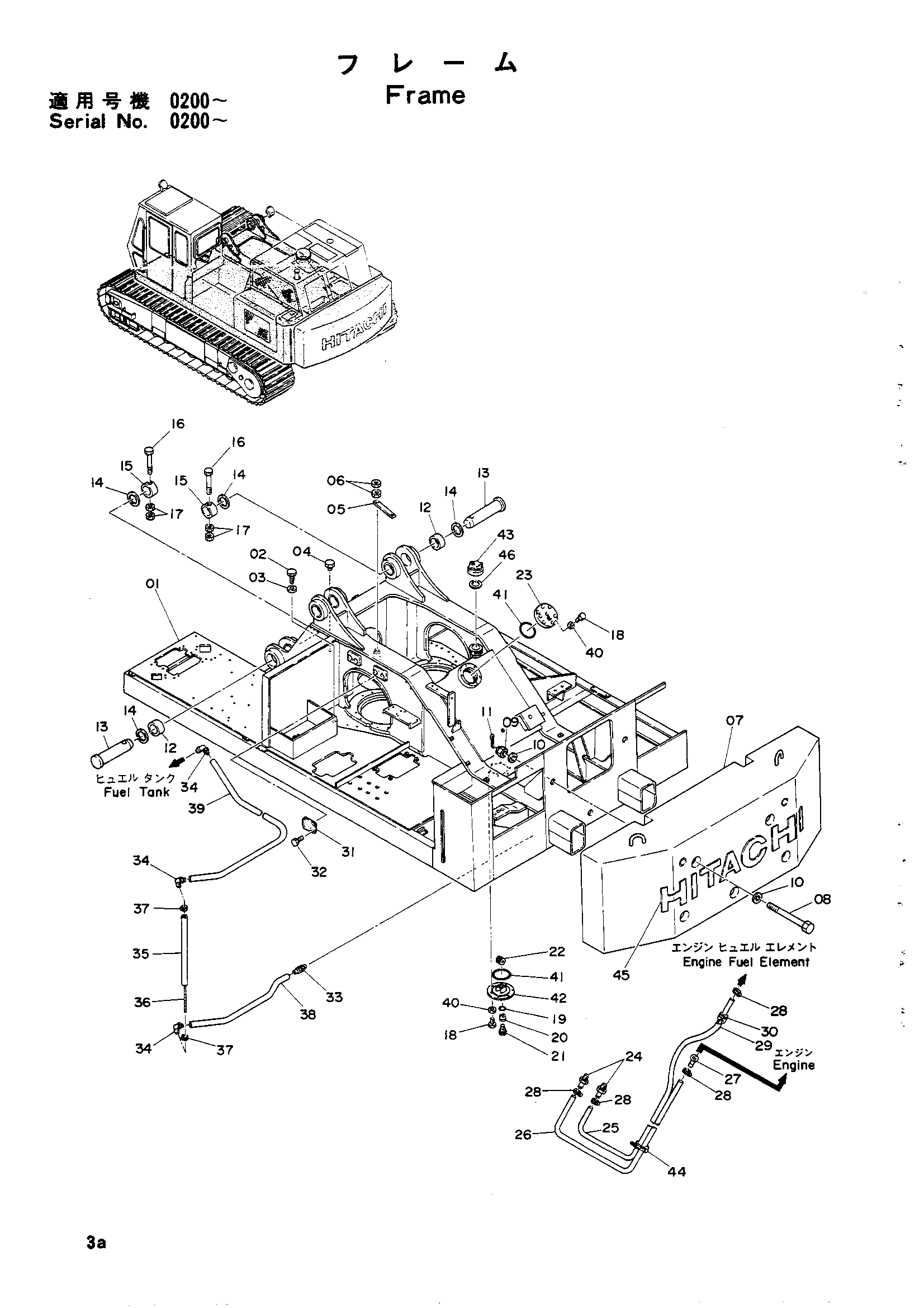

Заводская схема «Рама» для HITACHI UH14. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 5000400 | Рама основной | 1 |
| 02 | 498529 | Болт (50) | 29 |
| 03 | J21310 | Шайба пружина W1(100) | 29 |
| 04 | 94-2027 | Пробка | 1 |
| 05 | 4504285 | Тяга | 1 |
| 06 | M501613 | Гайка | 2 |
| 07 | 6001797 замена: 6001963 | Противовес | 1 |
| 07 | 6001963 замена: 6001963 | Противовес | 1 |
| 08 | 4507093 | Болт | 3 |
| 09 | 487296 | Корончатая гайка | 3 |
| 10 | A590139 | Шайба | 6 |
| 11 | A768080 | Шплинт | 3 |
| 12 | 4504280 | Втулка | 8 |
| 13 | 3501042 | Палец A | 4 |
| 14 | 499332 | Шайба | 8 |
| 15 | 499330 | Ограничитель | 4 |
| 16 | M121604 | Болт | 4 |
| 17 | M511613 | Гайка H | 8 |
| 18 | M111025 | Болт | 12 |
| 19 | 954495 | Уплотнительное кольцо | 1 |
| 20 | 453143 | Манжета резиновый (UH04) | 1 |
| 21 | 453142 | Пробка дренажный | 1 |
| 22 | 499682 | Фильтр | 1 |
| 23 | 4056844 | Крышка | 1 |
| 24 | 4055650 | Адаптер | 2 |
| 25 | 4057168 | Топливный шланг | 1 |
| 26 | 4057167 | Топливный шланг | 1 |
| 27 | 4053152 | Трубка топливный | 1 |
| 28 | 4514700 | Хомут шланг (T) | 4 |
| 29 | 499315 | Зажим | 1 |
| 30 | 929040 | Амортизатор | 1 |
| 31 | 4042172 | Крышка | 2 |
| 32 | M111220 | Болт | 8 |
| 33 | 969198 | Штуцер трубка | 1 |
| 34 | 4501785 | Штуцер трубка | 3 |
| 35 | 4057222 | Топливный шланг | 1 |
| 36 | 4057223 | Скале | 1 |
| 37 | 4508575 | Хомут шланга | 2 |
| 38 | 4054717 | Трубка (2) | 1 |
| 39 | 4504271 | Трубка (9) | 1 |
| 40 | A590910 | Пружинная шайба | 12 |
| 41 | A810165 | Уплотнительное кольцо G165 | 2 |
| 42 | 8007392 | Крышка | 1 |
| 43 | 3502384 | Колпачок | 1 |
| 44 | 4055311 | Зажим | 1 |
| 45 | 3008522 | Информационная табличка | 1 |
| 46 | 4059616 | Манжета | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH14 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
