Двигатель детали — HITACHI UH14

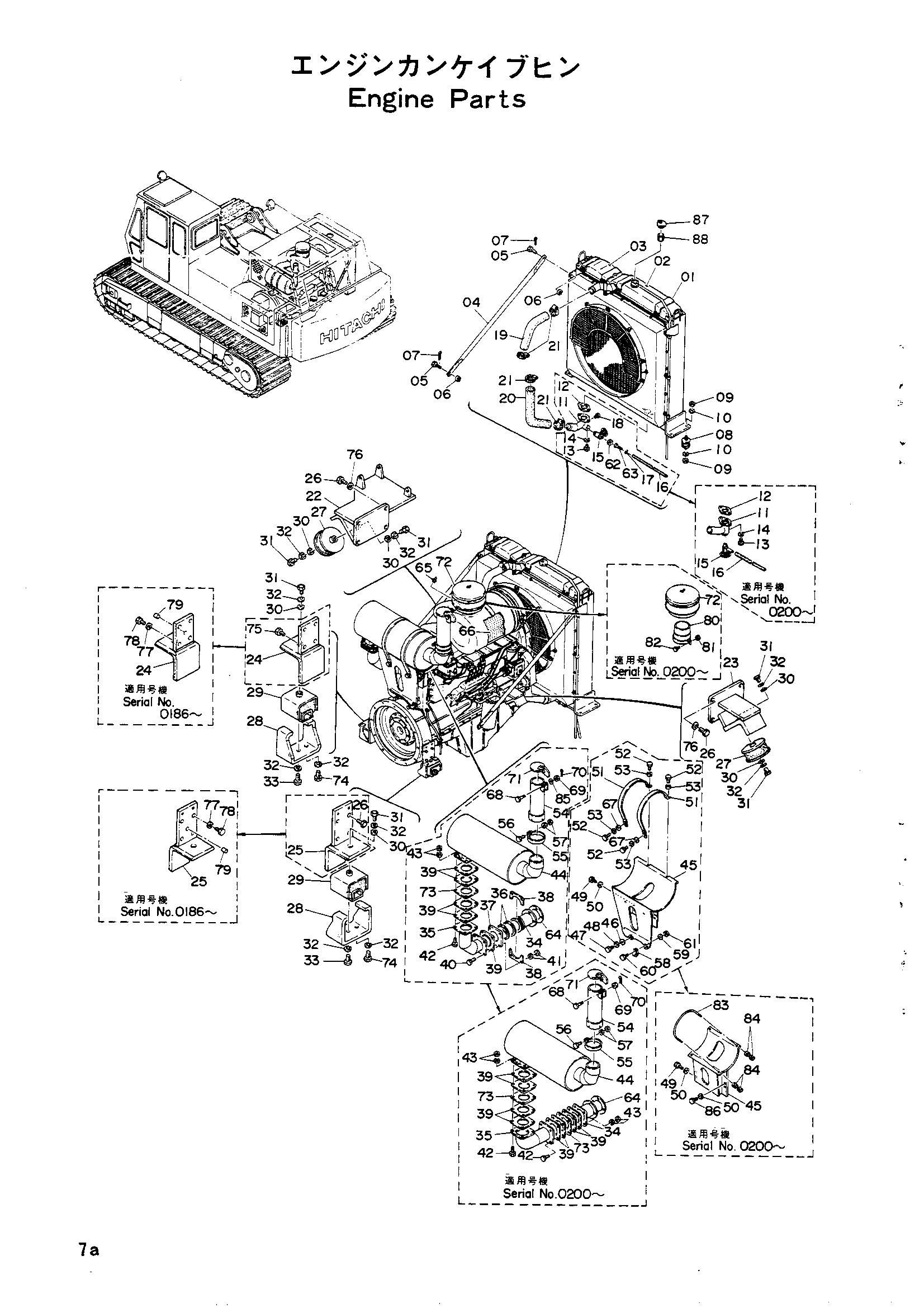

Заводская схема «Двигатель детали» для HITACHI UH14. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4031974	Радиатер масляный радиатор в сборе	1
02	4040918	Радиатор коке	1
03	4038854	Масляный радиатор	1
04	4512711	Стойка	2
05	4504207	Болт	4
06	M531619 замена: M631619	Корончатая гайка	4
06	M631619 замена: M631619	Корончатая гайка	4
07	A764032	Шплинт	4
08	4504208	Амортизатор	4
09	M501613	Гайка	8
10	A590016 замена: A590916	Пружинная шайба	8
10	A590916 замена: A590916	Пружинная шайба	8
11	7501581	Трубка	1
11	8007095	Трубка	1
12	D46813	Манжета	1
13	M101028 замена: M111028	Болт	2
13	M111028 замена: M111028	Болт	2
14	A590010 замена: A590910	Пружинная шайба	2
14	A590910 замена: A590910	Пружинная шайба	2
15	4056837	Кокк дренажный	1
15	D98655	Клапан	1
16	4056836 замена: 4056836	Шланг	1
16	D43452 замена: 4056836	Трубка дренажный	1
17	D98658	Зажим	1
18	J75283	Пробка масляный PT3/8	1
19	3502504	Резиновый шланг	1
20	3502503	Резиновый шланг	1
21	4507512	Зажим шланг	4
22	7501436	Кронштейн	1
23	8501880	Кронштейн	1
24	7004132	Кронштейн	1
24	7501435	Кронштейн	1
25	7004133	Кронштейн	1
25	7501261	Кронштейн	1
26	M211432 замена: 4056190	Болт H 14X31.5	8
26	M211432 замена: M211645	Болт H 14X31.5	8
26	M211432 замена: 4056190	Болт H 14X31.5	8
26	M211432 замена: M211645	Болт H 14X31.5	8
26	M211436	Болт	8
27	489716	Резиновая прокладка	2
28	329074	Ограничитель	2
29	3501048	Резиновая прокладка	2
30	489714	Шайба	6
31	M111628	Болт	6
32	A590016 замена: A590916	Пружинная шайба	12
32	A590916 замена: A590916	Пружинная шайба	12
33	M111650	Болт	2
34	8007391	Выпускная труба	1
34	8502025	Соединение	1
35	7501576	Выпускная труба	1
35	8007390	Выпускная труба	1
36	D47238	Уплотнение кольцо	2
37	D33619	Пластина	1
38	D47236	Крышка	2
39	D41436	Прокладка	5
39	D41436	Прокладка	7
40	M101271	Болт	4
41	M521210	Гайка	8
42	M101245 замена: M211256	Болт	4
42	M111256 замена: M211256	Болт	8
43	M521210	Гайка	8
43	M521210	Гайка	16
44	6500466	Глушитель	1
45	7003991	Кронштейн	1
45	7501583	Кронштейн	1
46	A590114	Шайба	2
47	M211480	Болт	2
48	A590014 замена: A590914	Пружинная шайба	2
49	M211056	Болт	2
50	A590010 замена: A590910	Пружинная шайба	2
50	A590910 замена: A590910	Пружинная шайба	4
51	3502505	Хомут	2
52	M111025	Болт	4
53	A590010 замена: A590910	Пружинная шайба	4
54	8502005	Выпускная труба	1
55	4034264	Лента	1
56	M101050 замена: M111050	Болт	1
56	M111050 замена: M111050	Болт 10X50	1
57	M521008	Гайка H	2
58	4507508	Зажим папе	1
59	A590006	Пружинная шайба	1
60	M200614	Болт	1
61	M500605	Гайка	1
62	D98633	Гайка унион	1
63	D98631	Соединение	1
64	4515087	Прокладка	1
65	4515088 замена: 989335	Индикатор	1
65	989335 замена: 989335	Индикатор	0
66	4515089	Элемент (30)	1
67	A590110	Шайба	2
68	4046671	Болт	1
68	4504371 замена: 4046671	Болт	1
68	4504371 замена: A590112	Болт	1
69	M531012	Корончатая гайка	1
70	A762020	Палец разрезной 2X20	1
71	8500780	Крышка	1
72	D911357	Фильтр PRE	1
73	4038550	Пластина	1
73	4038550	Пластина	2
74	M111632	Болт	4
75	M211432 замена: M221436	Болт H 14X31.5	4
75	M221436 замена: M221436	Болт T 14X35.5	4
76	4056190	Шайба	8
77	4057751	Шайба	8
78	M211645	Болт H	8
79	4056056	Установочный штифт	2
80	D912691	Трубка в сборе	1
81	14H255	Гайка	1
82	19H1765	Болт	1
83	4057073	Болт U	2
84	M521008	Гайка H	8
85	A590112	Шайба	1
86	M211028	Болт H	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH14 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
