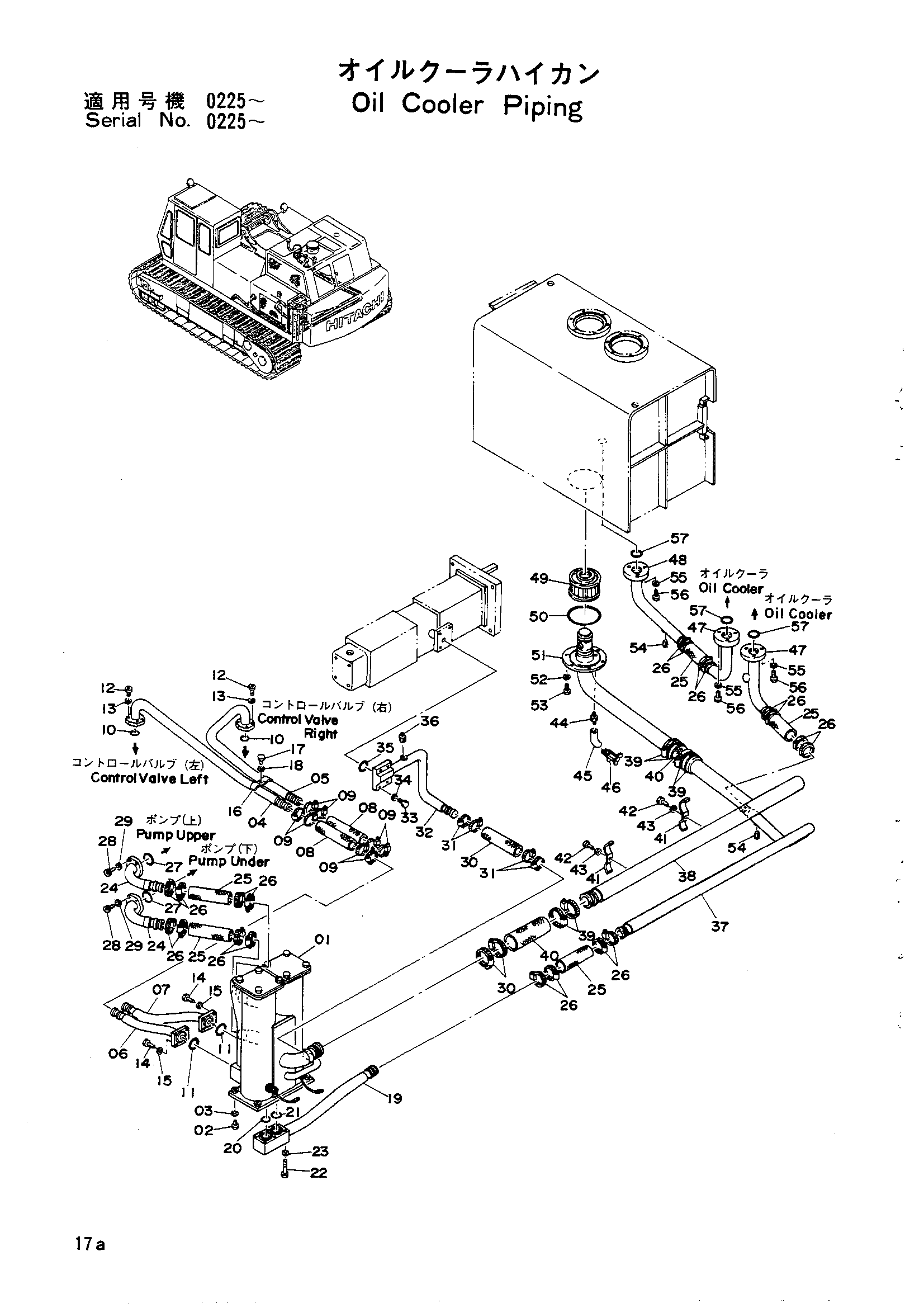

Масляный радиатор трубопроводы — HITACHI UH14

Заводская схема «Масляный радиатор трубопроводы» для HITACHI UH14. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	9018086	Масляный фильтр в сборе	1
02	M111640	Болт	4
03	A590916	Пружинная шайба	4
04	8003679	Трубка F1	1
05	8003680	Трубка F2	1
06	8003681	Трубка F3	1
07	8003682	Трубка F4	1
08	4033340	Шланг	2
09	4505385	Хомут шланга	8
10	A810040	Уплотнительное кольцо G40	2
11	A810065	Уплотнительное кольцо G65	2
12	4013265	Болт с внутренним шестигранником	8
13	495841	Пружинная шайба	8
14	M111036	Болт	8
15	A590910	Пружинная шайба	8
16	4053696	Хомут трубки	1
17	M111263	Болт	1
18	A590912	Пружинная шайба	1
19	8009186	Трубка	1
20	A810050	Уплотнительное кольцо	1
21	A810070	Уплотнительное кольцо	1
22	M111080	Болт	6
23	A590910	Пружинная шайба	6
24	8004110	Трубка	2
25	4033341	Шланг (13)	5
26	4504198	Хомут шланга	20
27	A810060	Уплотнительное кольцо G60	2
28	M341240	Болт с внутренним шестигранником	8
29	495841	Пружинная шайба	8
30	4033339	Резиновый шланг (5)	1
31	4011675	Хомут шланга	4
32	8008569	Трубка	1
33	M341236	Болт разъём 12X35.5	4
34	495841	Пружинная шайба	4
35	A811045	Уплотнительное кольцо G45	1
36	94-2021	Пробка	1
37	8007276	Обратная трубка	1
38	8007275	Всасывающая трубка	1
39	4503469	Хомут шланга	8
40	4033343	Шланг (13)	2
41	4504204	Хомут трубки	2
42	M111263	Болт	2
43	A590912	Пружинная шайба	2
44	J70783	Адаптер	1
45	J70383	Угловой штуцер	1
46	4508050	Кран	1
47	8007277	Обратная трубка	2
48	8007260	Обратная трубка	1
49	3501403	Всасывающий фильтр	1
50	A810165	Уплотнительное кольцо G165	1
51	8007278	Всасывающая трубка	1
52	A590910	Пружинная шайба	6
53	M111025	Болт	6
54	J75283	Пробка масляный PT3/8	2
55	A590910	Пружинная шайба	9
56	M111032	Болт	9
57	A810050	Уплотнительное кольцо	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH14 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
