Бйпасс фильтр трубопроводы — HITACHI UH14

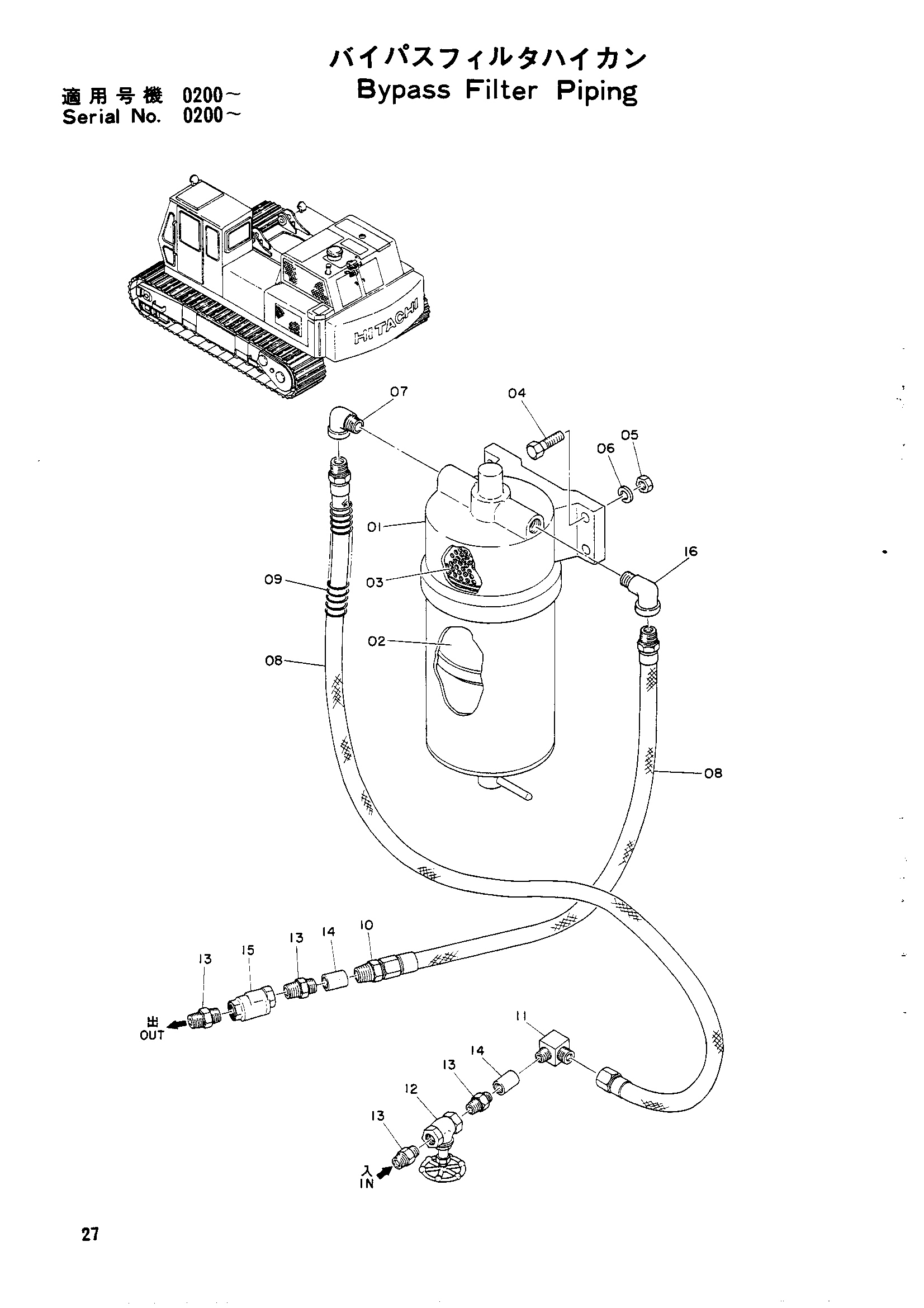

Заводская схема «Бйпасс фильтр трубопроводы» для HITACHI UH14. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4512563 | Фильтр | 1 |
| 02 | 4034435 | Элемент фильтр (70) | 1 |
| 03 | 4512696 | Элемент фильтр (50) | 1 |
| 04 | M111240 | Болт | 4 |
| 05 | M511210 | Гайка H | 4 |
| 06 | A590912 | Пружинная шайба | 4 |
| 07 | 94-0648 | Угловой штуцер | 1 |
| 08 | 4054364 | Резиновый шланг (10) | 2 |
| 09 | 4053609 | Защитный кожух | 1 |
| 10 | 94-1303 | Адаптер 1/2(130) | 1 |
| 11 | 94-1403 | Угловой штуцер 1/2(100) | 1 |
| 12 | 991679 | Запорный клапан | 1 |
| 13 | J70783 | Адаптер | 4 |
| 14 | J708483 | Переходник | 2 |
| 15 | 986953 | Обратный клапан (17) | 1 |
| 16 | 94-0648 | Угловой штуцер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH14 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
