Рама — HITACHI UH14

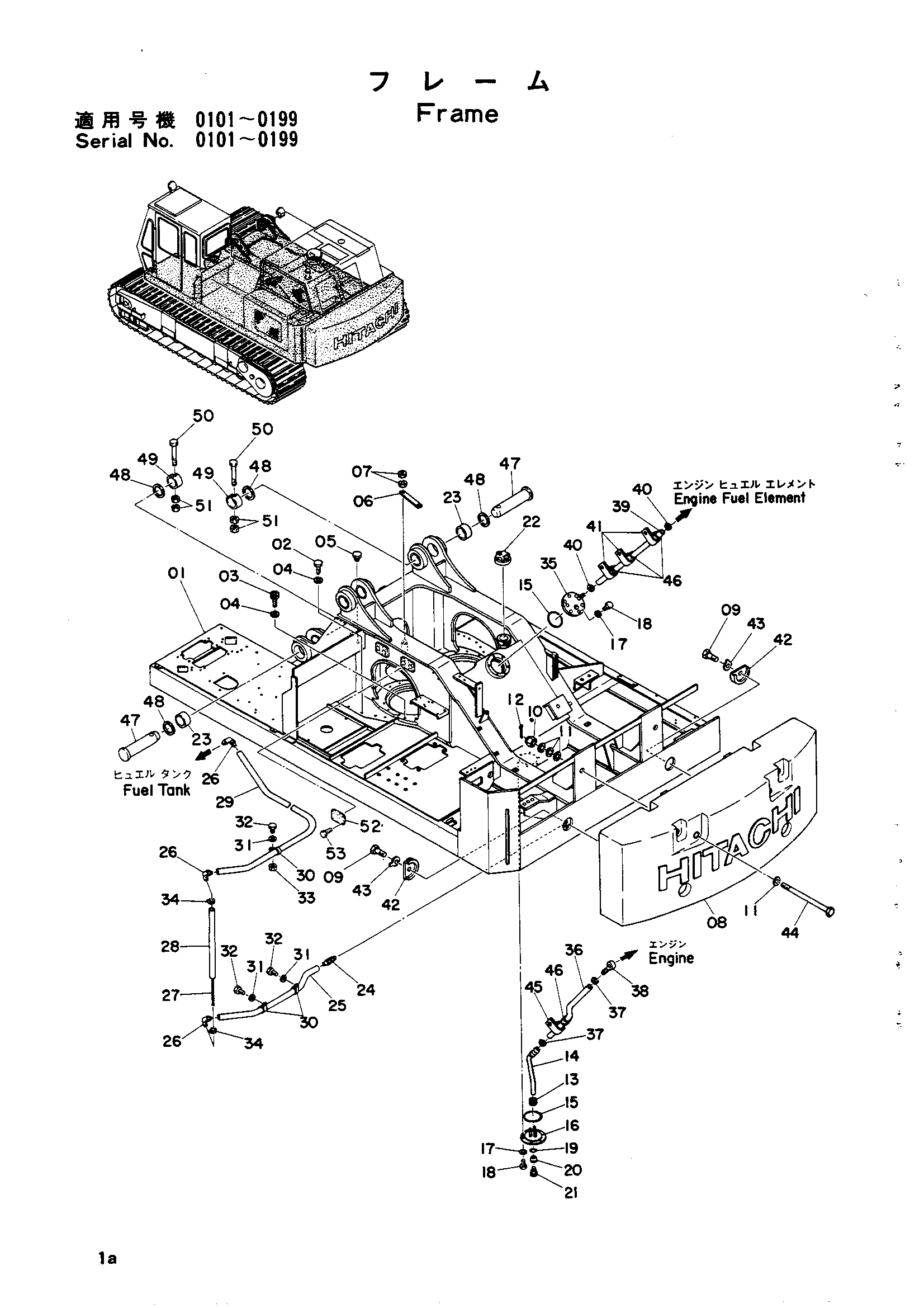

Заводская схема «Рама» для HITACHI UH14. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	5000240	Рама основной	1
02	498529	Болт (50)	27
02	498529	Болт (50)	29
03	499223	Болт с внутренним шестигранником	2
04	J21310	Шайба пружина W1(100)	29
05	4504718 замена: 94-2027	Пробка	1
06	4504285	Тяга	1
07	M501613	Гайка	2
08	6000910	Противовес	1
09	4032545	Болт	2
10	487296	Корончатая гайка	2
11	A590139	Шайба	8
12	A768080	Шплинт	2
13	499682	Фильтр	1
14	8501296	Всасывающая трубка	1
15	A810170	Уплотнительное кольцо	2
16	9800174	Крышка B	1
17	A590010 замена: A590910	Шайба пружина W1(100)	12
18	M101025 замена: M111025	Болт 10X25	12
19	954495	Уплотнительное кольцо	1
20	453143	Манжета резиновый (UH04)	1
21	453142	Пробка дренажный	1
22	3502384	Колпачок	1
23	4504280	Втулка	8
24	4508492	Штуцер трубка	1
25	4507506	Трубка	1
26	4507085	Штуцер трубка	3
27	4036174	Скале	1
28	4036173	Трубка	1
29	4507507	Трубка	1
30	4507508	Зажим трубопроводы	7
31	A590006 замена: A590906	Пружинная шайба	7
32	M200614	Болт	7
33	M500605	Гайка	5
34	4514700	Зажим шланг	2
35	8502023	Крышка	1
36	4511960	Трубка винйл	1
37	4507228	Зажим трубопроводы	2
38	487037	Соединение проушина	1
39	4511962	Трубка винйл	1
40	4514700	Зажим шланг	2
41	499315	Зажим	3
42	9702778	Шайба	2
43	A590436	Шайба тонгуед	2
44	4507093	Болт	2
45	499316	Зажим	1
46	929040	Амортизатор	4
47	3501042	Палец A	4
48	499332	Шайба	8
49	499330	Ограничитель	4
50	4504786 замена: M121604	Болт T	4
51	M511613	Гайка H	8
52	4042172	Крышка	2
53	M111220	Болт	8

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH14 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
