Ходовой трубопроводы — HITACHI UH14

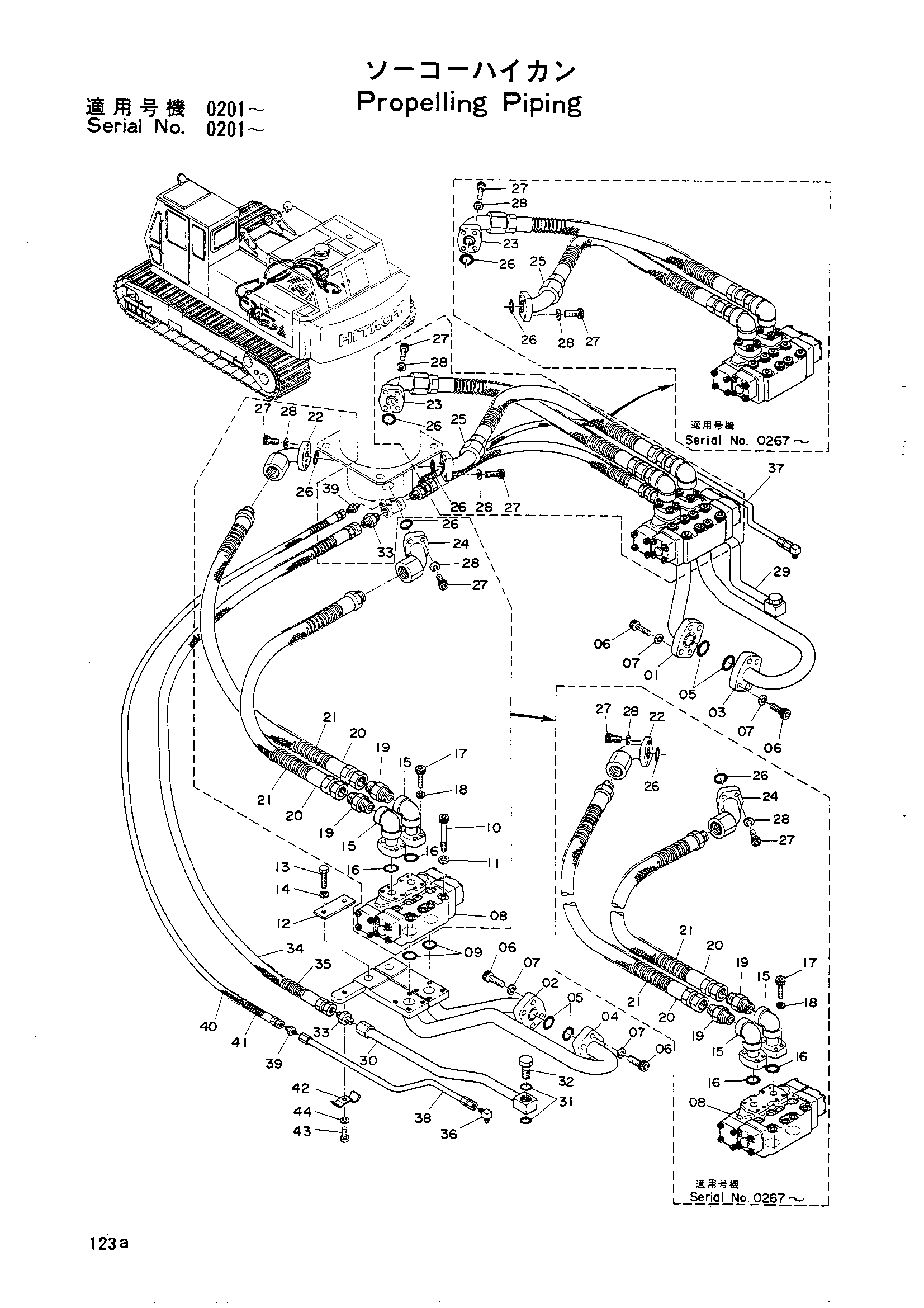

Заводская схема «Ходовой трубопроводы» для HITACHI UH14. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7002833 | Трубка (правый) | 1 |
| 01 | 7004040 | Трубка (правый) | 1 |
| 02 | 7002829 | Трубка (левый) | 1 |
| 02 | 7004039 | Трубка (левый) | 1 |
| 03 | 7002834 | Трубка (правый) | 1 |
| 03 | 7004038 | Трубка (правый) | 1 |
| 04 | 7002830 | Трубка (левый) | 1 |
| 04 | 7004041 | Трубка (левый) | 1 |
| 05 | A811040 | Уплотнительное кольцо | 4 |
| 06 | M341445 | Болт с внутренним шестигранником | 16 |
| 07 | 4034594 | Пружинная шайба | 16 |
| 08 | 4048453 | Тормозной клапан | 2 |
| 08 | 4058801 | Тормозной клапан | 2 |
| 09 | A811035 | Уплотнительное кольцо | 2 |
| 10 | M351200 | Болт с внутренним шестигранником | 16 |
| 11 | 495841 | Пружинная шайба | 16 |
| 12 | 4504245 | Стопорная пластина | 2 |
| 13 | M111250 | Болт | 4 |
| 14 | A590912 | Пружинная шайба | 4 |
| 15 | 8007418 | Трубка тормоз | 4 |
| 16 | A811030 | Уплотнительное кольцо | 4 |
| 17 | M341040 | Болт с внутренним шестигранником | 16 |
| 18 | 984054 | Пружинная шайба | 16 |
| 19 | 94-1305 | Адаптер | 4 |
| 20 | 4055330 | Шланг (5) | 4 |
| 21 | 4060517 | Защитный кожух | 4 |
| 22 | 8007414 | Трубка | 1 |
| 22 | 8009781 | Трубка | 1 |
| 23 | 8007415 | Трубка | 1 |
| 23 | 8009782 | Трубка | 1 |
| 24 | 8007416 | Трубка | 1 |
| 24 | 8009783 | Трубка | 1 |
| 25 | 8007417 | Трубка | 1 |
| 25 | 8009784 | Трубка | 1 |
| 26 | A811035 | Уплотнительное кольцо | 4 |
| 27 | M351040 | Болт с внутренним шестигранником | 16 |
| 28 | 984054 | Пружинная шайба | 16 |
| 29 | 7002831 | Трубка дренажный (правый) | 1 |
| 29 | 7004042 | Трубка дренажный (правый) | 1 |
| 30 | 7002835 | Трубка дренажный (левый) | 1 |
| 30 | 7004043 | Трубка дренажный (левый) | 1 |
| 31 | A810025 | Уплотнительное кольцо G25 | 4 |
| 32 | 4043771 | Болт соединение | 2 |
| 33 | 94-1303 | Адаптер 1/2(130) | 4 |
| 34 | 4514832 | Шланг | 2 |
| 35 | 4058739 | Защитный кожух | 2 |
| 36 | 94-1401 | Угловой штуцер | 2 |
| 37 | 7002832 | Трубка пилотный (правый) | 1 |
| 37 | 7004044 | Трубка пилотный (правый) | 1 |
| 38 | 7002836 | Трубка пилотный (левый) | 1 |
| 38 | 7004045 | Трубка пилотный (левый) | 1 |
| 39 | 94-1301 | Адаптер | 4 |
| 40 | 4043584 | Шланг | 2 |
| 41 | 4060515 | Защитный кожух | 2 |
| 42 | 4508734 | Хомут трубки | 2 |
| 43 | M111028 | Болт | 2 |
| 44 | A590910 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH14 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
