Дренажные трубопроводы — HITACHI UH14

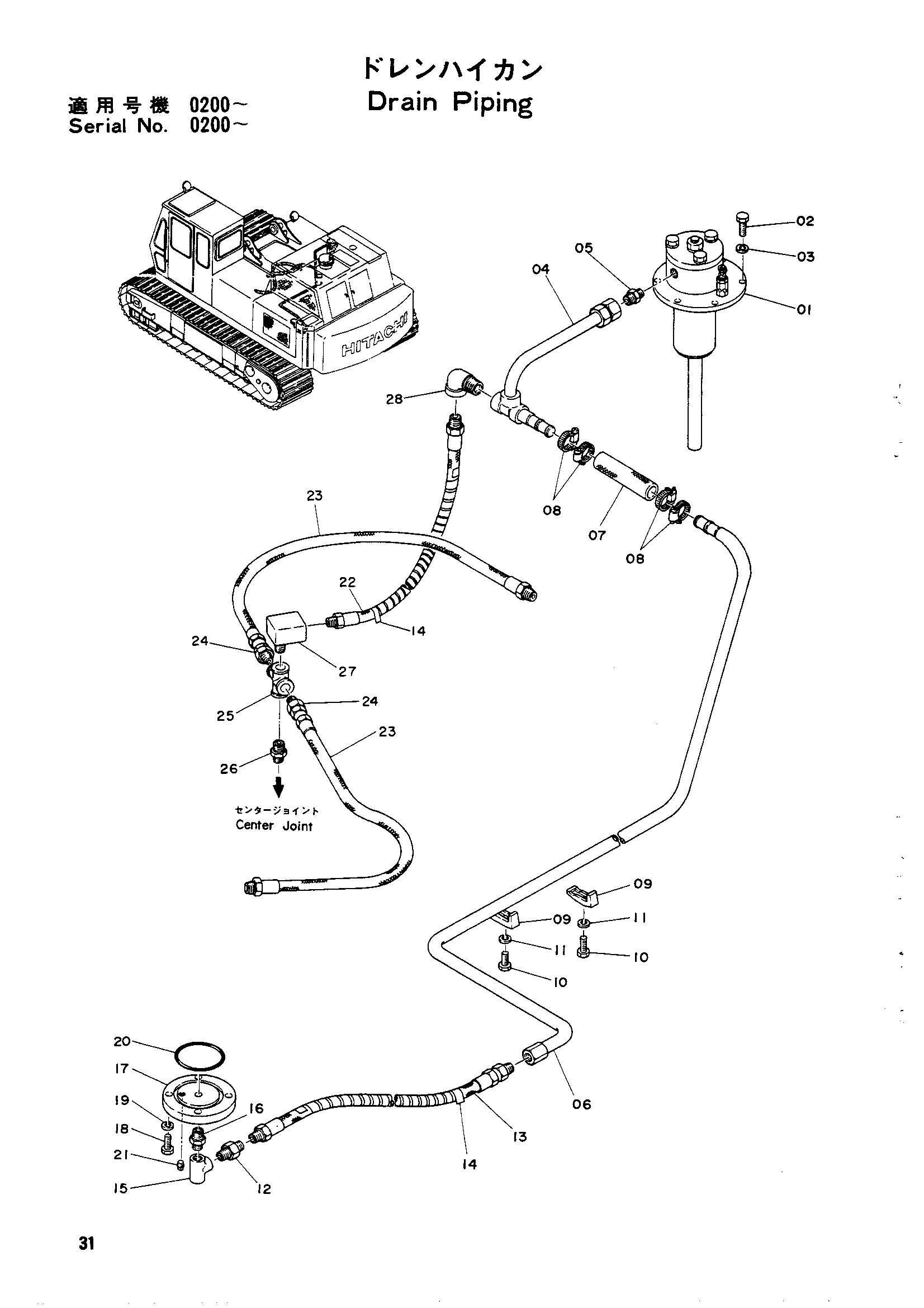

Заводская схема «Дренажные трубопроводы» для HITACHI UH14. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9016807 | Дренажный фильтр в сборе | 1 |
| 02 | M111025 | Болт | 6 |
| 03 | A590910 | Пружинная шайба | 6 |
| 04 | 8007322 | Трубка дренажный | 1 |
| 05 | 94-1304 | Адаптер | 1 |
| 06 | 8007323 | Трубка дренажный | 1 |
| 07 | 4033338 | Резиновый шланг (5) | 1 |
| 08 | 4505243 | Хомут шланга | 4 |
| 09 | 4053595 | Хомут трубки | 3 |
| 10 | M111256 | Болт | 3 |
| 11 | A590912 | Пружинная шайба | 3 |
| 12 | 94-1304 | Адаптер | 1 |
| 13 | 4043176 | Шланг (5) | 1 |
| 14 | 4044420 | Защита 500 | 2 |
| 15 | J70486 | Тройник | 1 |
| 16 | 94-1704 | Адаптер | 1 |
| 17 | 4033314 | Фланец | 1 |
| 18 | M341240 | Болт сокет | 4 |
| 19 | 495841 | Пружинная шайба | 4 |
| 20 | A810100 | Уплотнительное кольцо G100 | 1 |
| 21 | J75281 | Пробка масляный PT1/8 | 1 |
| 22 | 4055272 | Шланг (5) | 1 |
| 23 | 4054364 | Резиновый шланг (10) | 2 |
| 24 | 94-1303 | Адаптер 1/2(130) | 2 |
| 25 | J70584 | Крестовина | 1 |
| 26 | J70784 | Адаптер PT1/2 | 1 |
| 27 | 94-1403 | Угловой штуцер 1/2(100) | 1 |
| 28 | 94-0648 | Угловой штуцер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH14 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
