Разгрузка гидроцилиндр <погрузчик> — HITACHI UH14

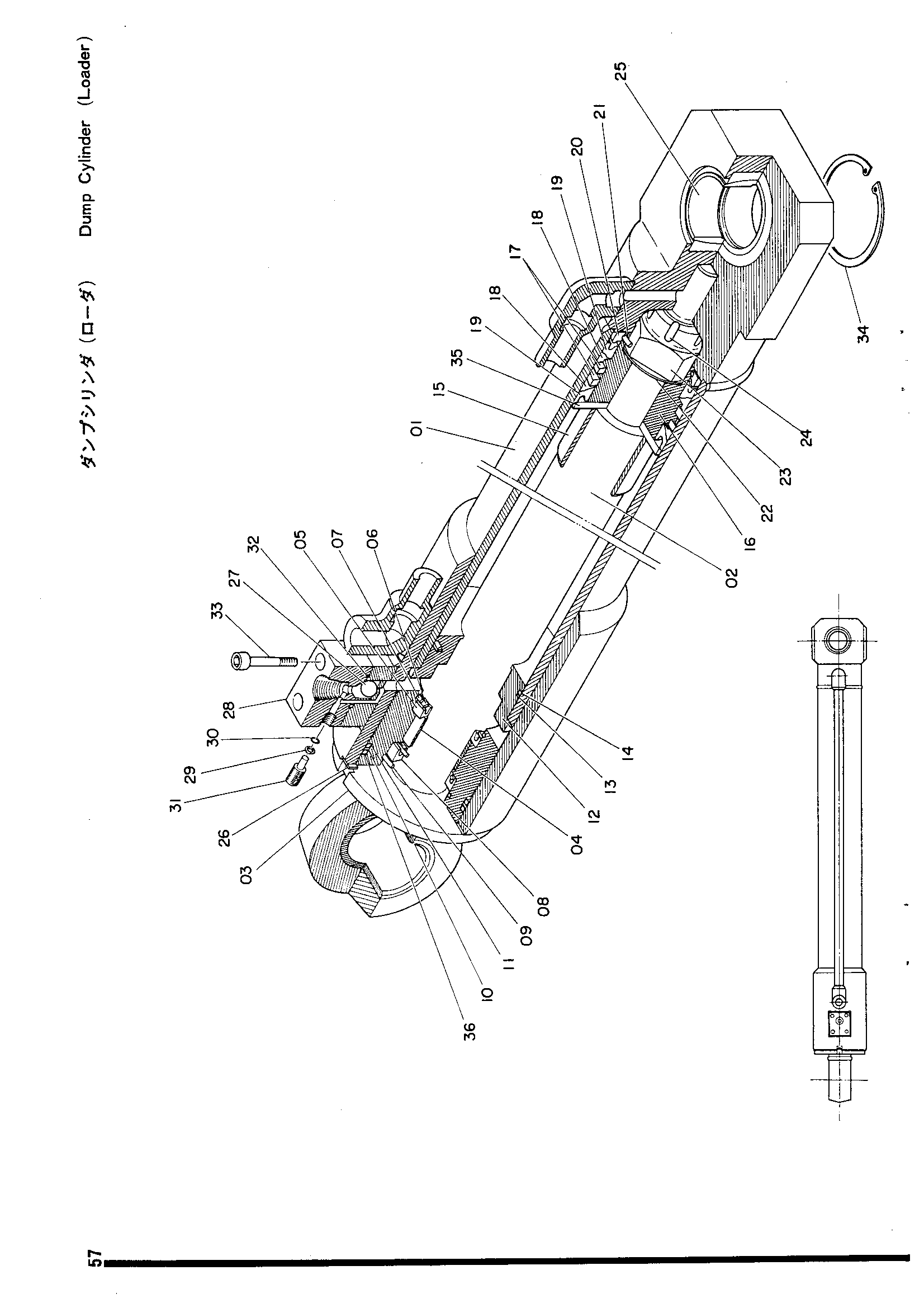

Заводская схема «Разгрузка гидроцилиндр <погрузчик>» для HITACHI UH14. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4040596 | Гидроцилиндр в сборе | 1 | |
| 01 | 3006221 | Гидроцилиндр | 1 |
| 02 | 4045535 | Шток поршня | 1 |
| 03 | 4510871 | Головка гидроцилиндр | 1 |
| 04 | 994011 замена: 4045130 | Втулка | 1 |
| 05 | 4512722 замена: 4045130 | У-ринг | 1 |
| 06 | 4510874 | Манжета головка | 1 |
| 07 | 4510875 | Кольцо стопорный | 1 |
| 08 | 994015 замена: 4045130 | Грязесъёмное кольцо | 1 |
| 09 | 4510877 | Кольцо стопорный | 1 |
| 10 | 4510878 замена: 4045130 | Опорное кольцо | 1 |
| 11 | 4510879 замена: 4045130 | Уплотнительное кольцо | 1 |
| 12 | 4045534 | Проставка | 1 |
| 13 | 4045525 замена: 4045130 | Опорное кольцо | 1 |
| 14 | 4036060 замена: 4045130 | Уплотнительное кольцо | 1 |
| 15 | 4510881 | Кольцо амортизатор | 1 |
| 16 | 4045532 | Поршень | 1 |
| 17 | 955039 замена: 4045130 | Поршневое кольцо | 2 |
| 18 | 955040 замена: 4045130 | Уплотнение нейлоновый | 2 |
| 19 | 955041 замена: 4045130 | У-ринг | 2 |
| 20 | 4043324 | Держатель у-ринг | 1 |
| 21 | 4043325 | Ограничитель | 1 |
| 22 | 4510888 | Регулировочная шайба | 1 |
| 23 | 4510889 | Корончатая гайка | 1 |
| 24 | 4510890 | Шплинт | 1 |
| 25 | 4045536 | Подшипник спх.рол | 2 |
| 26 | 4510892 | Стопорная шайба | 1 |
| 27 | 4045527 | Шарик | 1 |
| 28 | 4510894 | Клапан | 1 |
| 29 | 4510895 | Опорное кольцо | 1 |
| 30 | 4505092 | Уплотнительное кольцо | 1 |
| 31 | 4510897 | Неедле | 1 |
| 32 | 4510898 | Уплотнительное кольцо | 1 |
| 33 | 4510899 | Болт | 4 |
| 34 | 4045533 | Кольцо стопорный | 1 |
| 35 | 4045531 | Держатель у-ринг | 1 |
| 36 | 4045525 замена: 4045130 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH14 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
