Пилотные гидролинии детали — HITACHI UH14

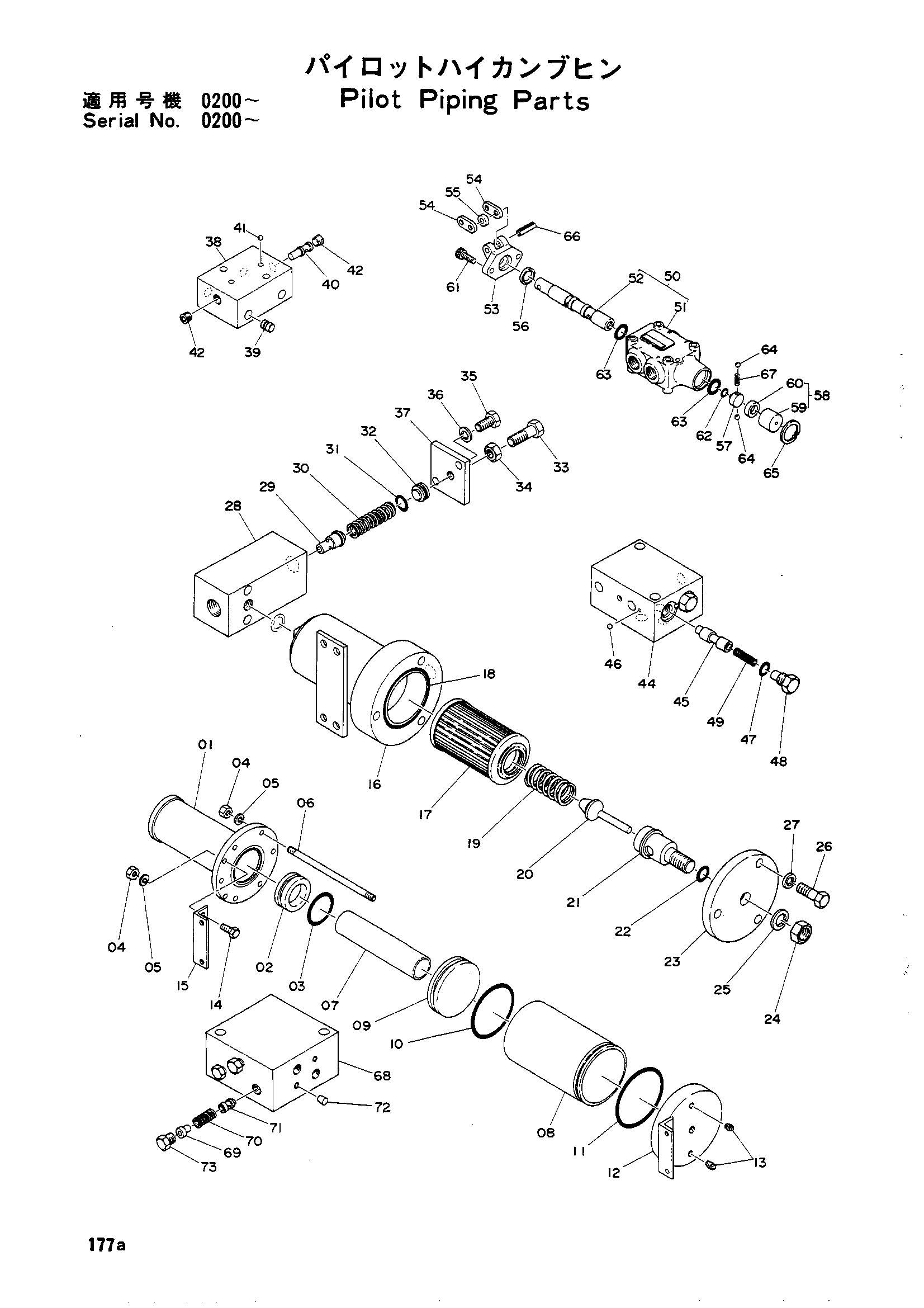

Заводская схема «Пилотные гидролинии детали» для HITACHI UH14. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9402512 | Гидроаккумулятор в сборе | 1 | |
| 01 | 8501449 | Гидроцилиндр масляный | 1 |
| 02 | 4507682 | Поршень масляный | 1 |
| 03 | 955125 | Уплотнительное кольцо (40) | 1 |
| 04 | M501008 | Гайка | 8 |
| 05 | A590910 | Пружинная шайба | 8 |
| 06 | 4507683 | Болт | 6 |
| 07 | 4507684 | Трубка пусх | 1 |
| 08 | 4507691 | Гидроцилиндр воздушный | 1 |
| 09 | 4036125 | Поршень | 1 |
| 10 | 4507835 | Уплотнительное кольцо (40) | 1 |
| 11 | A810130 | Уплотнительное кольцо | 1 |
| 12 | 8501574 | Фланец | 1 |
| 13 | J75281 | Пробка масляный PT1/8 | 2 |
| 14 | M111032 | Болт | 2 |
| 15 | 4507686 | Держатель | 1 |
| 15 | 9016150 | Пилотный фильтр в сборе | 1 |
| 16 | 7003765 | Корпус | 1 |
| 17 | 3008679 | Элемент фильтр в сборе | 1 |
| 18 | A810085 | Уплотнительное кольцо | 1 |
| 19 | 443466 | Пружина сжатия | 1 |
| 20 | 438814 | Клапан | 1 |
| 21 | 4003844 | Клапан | 1 |
| 22 | 954493 | Уплотнительное кольцо | 1 |
| 23 | 4048421 | Крышка | 1 |
| 24 | M501815 | Гайка | 1 |
| 25 | A590918 | Пружинная шайба | 1 |
| 26 | M111225 | Болт | 3 |
| 27 | 9402995 | Релифе клапан в сборе | 1 |
| 27 | A590912 | Пружинная шайба | 3 |
| 28 | 3502404 | Корпус | 1 |
| 29 | 4512183 | Поршень | 1 |
| 30 | 4912182 | Пружина | 1 |
| 31 | 962567 | Уплотнительное кольцо | 1 |
| 32 | 4512184 | Ограничитель | 1 |
| 33 | M111032 | Болт | 1 |
| 34 | M501006 | Гайка M10 | 1 |
| 35 | M210818 | Болт | 2 |
| 36 | A590908 | Пружинная шайба | 2 |
| 37 | 4054396 | Схуттле клапан в сборе | 1 |
| 37 | 4512185 | Крышка | 1 |
| 38 | 3009301 | Корпус | 1 |
| 39 | 4040572 | Золотник | 2 |
| 40 | 4040573 | Золотник | 1 |
| 41 | 4009412 | Шарик | 2 |
| 42 | 4012541 | Пробка | 2 |
| 42 | 9403369 | Клапан в сборе | 1 |
| 44 | 2500631 | Корпус | 1 |
| 45 | 4511913 | Золотник | 2 |
| 46 | 4009412 | Шарик | 3 |
| 47 | 957366 | Уплотнительное кольцо | 2 |
| 48 | 4511914 | Пробка | 2 |
| 49 | 4040909 | Клапан в сборе | 1 |
| 49 | 4511912 | Пружина | 2 |
| 50 | 4050365 | Корпус в сборе | 1 |
| 53 | 4042051 | Кронштейн | 1 |
| 54 | 4042052 | Пластина | 1 |
| 55 | 4042053 | Втулка | 1 |
| 56 | 4042054 | Кеепер пыль | 1 |
| 57 | 4050358 | Ограничитель | 1 |
| 58 | 4050366 | Детент в сборе | 1 |
| 61 | M340616 | Болт с внутренним шестигранником | 2 |
| 62 | 984618 | Уплотнительное кольцо | 1 |
| 63 | 984338 | Уплотнительное кольцо | 2 |
| 64 | 4042059 | Шарик | 2 |
| 65 | 446751 | Стопорное кольцо | 1 |
| 66 | 4508586 | Пружинный штифт | 1 |
| 67 | 4042058 | Пружина | 1 |
| 67 | 9403455 | Схуттле клапан в сборе | 1 |
| 67 | 9403455 | Схуттле клапан в сборе | 1 |
| 68 | 3502918 | Корпус | 1 |
| 69 | 4031057 | Держатель пружина | 6 |
| 70 | 4031058 | Пружина | 6 |
| 71 | 4510690 | Тарельчатый клапан | 6 |
| 72 | 4012435 | Пробка | 4 |
| 73 | J75282 | Пробка масляный PT1/4 | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH14 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
