Гидроцилиндр ковша (удлинённый рукоять)<экскаватор> — HITACHI UH14

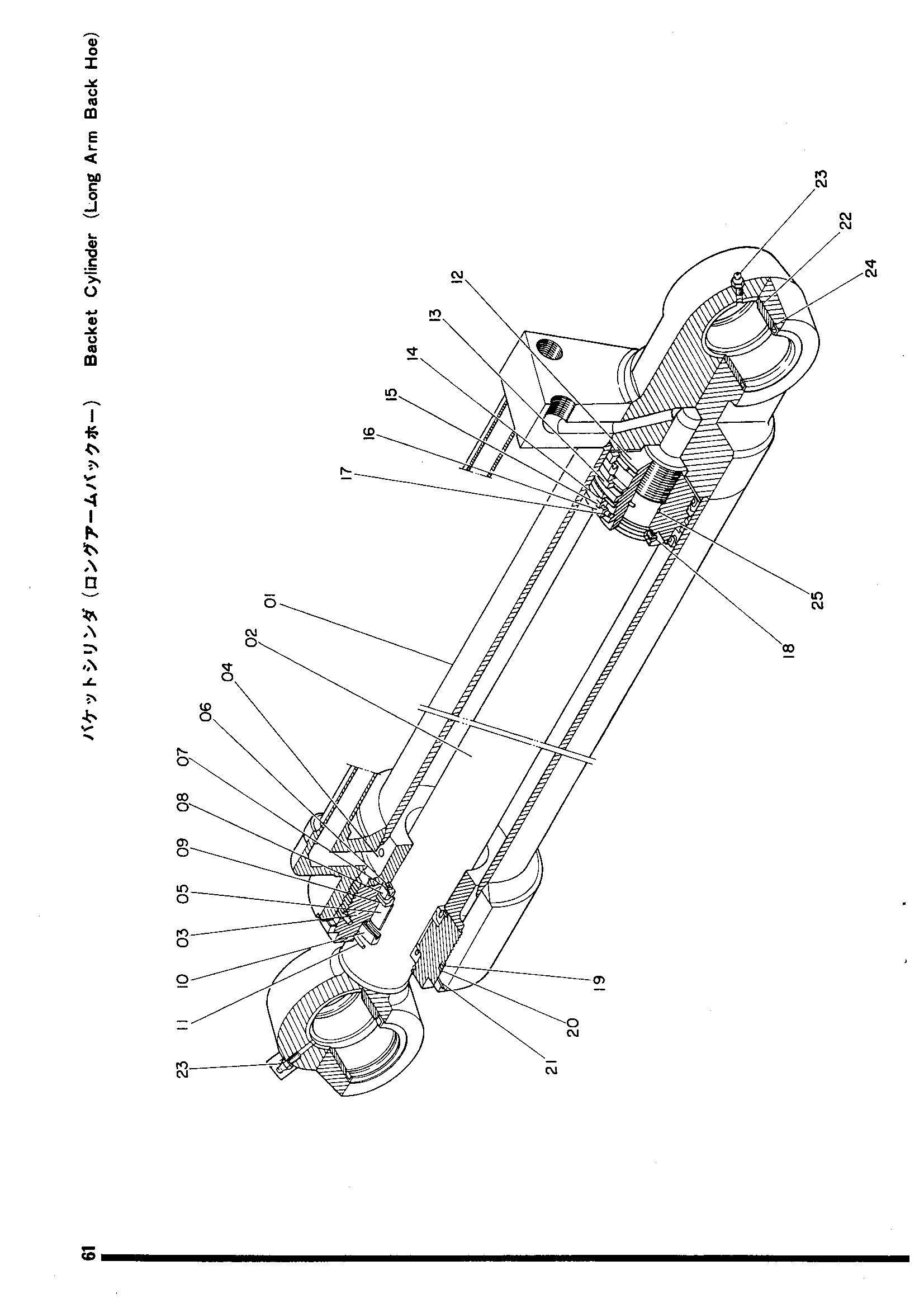

Заводская схема «Гидроцилиндр ковша (удлинённый рукоять)<экскаватор>» для HITACHI UH14. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4507960 | Гидроцилиндр. масляный | 1 | |
| 01 | 4509053 | Гидроцилиндр | 1 |
| 02 | 4509054 | Шток поршня | 1 |
| 03 | 4505310 | Головка гидроцилиндра | 1 |
| 04 | 4509055 | Проставка | 1 |
| 05 | 992615 замена: 4045131 | Втулка | 1 |
| 06 | 992617 | Стопорное кольцо | 1 |
| 07 | 992619 | Головка | 1 |
| 08 | 4507431 замена: 4045131 | Кольцо U | 1 |
| 09 | 992623 замена: 4045131 | Уплотнение | 1 |
| 10 | 4509056 замена: 4045131 | Грязесъёмное кольцо | 1 |
| 11 | 4509057 | Кольцо фиксатор | 1 |
| 12 | 4509058 | Поршень | 1 |
| 13 | 992627 замена: 4045131 | Поршневое кольцо | 2 |
| 14 | 992628 замена: 4045131 | Уплотнение | 2 |
| 15 | 992629 замена: 4045131 | Кольцо U | 2 |
| 16 | 992630 | Держатель у-ринг | 2 |
| 17 | 992631 | Ограничитель | 2 |
| 18 | 4509060 | Установочный винт | 2 |
| 19 | 4506934 замена: 4045131 | Уплотнительное кольцо | 1 |
| 20 | 4509061 замена: 4045131 | Опорное кольцо | 1 |
| 21 | 992634 | Стопорная шайба | 1 |
| 22 | 4509062 | Втулка | 2 |
| 23 | 4509063 | Штуцер | 2 |
| 24 | 4509064 | Манжета | 4 |
| 25 | 4509065 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH14 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
