Механизм поворота — HITACHI UH14

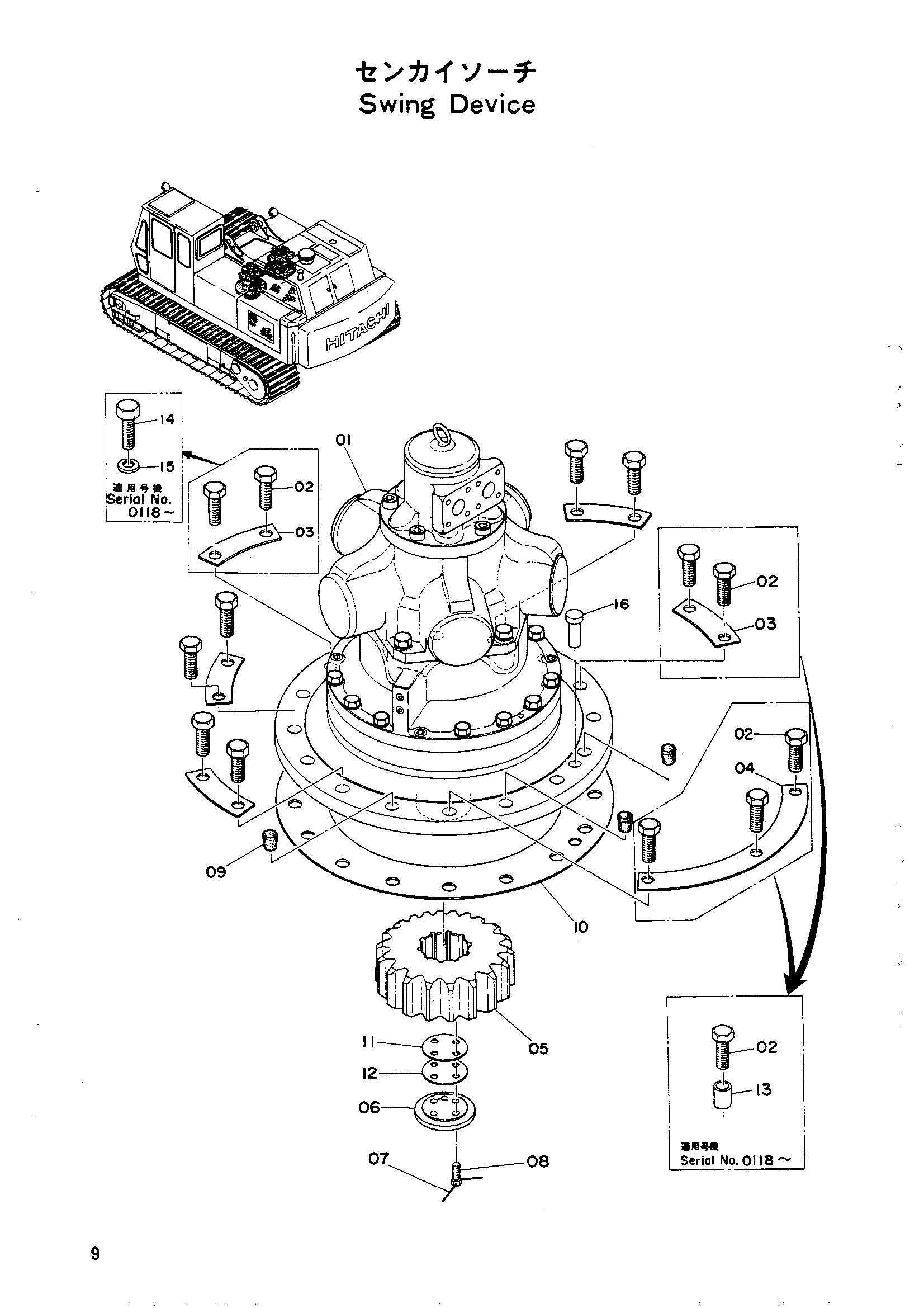

Заводская схема «Механизм поворота» для HITACHI UH14. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4050724 | Гидромотор поворота | 2 |
| 01 | 4507191 | Гидромотор поворота | 2 |
| 02 | M112256 замена: M122271 | Болт H | 26 |
| 02 | M122200 | Болт | 22 |
| 02 | M122200 | Болт | 24 |
| 03 | 4507251 | Стопорная шайба | 10 |
| 04 | 4507252 | Стопорная шайба | 2 |
| 05 | 3007268 | Шестерня | 2 |
| 05 | 329516 | Шестерня | 2 |
| 06 | 4042838 | Стопорная пластина | 2 |
| 06 | 4050723 | Стопорная пластина | 2 |
| 07 | 4501973 | Провод | 4 |
| 08 | 4042837 | Болт | 8 |
| 08 | 4511579 | Болт | 8 |
| 09 | 425175 | Пробка | 6 |
| 10 | 4507668 | Манжета | 2 |
| 11 | 4045368 | Регулировочная шайба 1.0 | 4 |
| 12 | 4045369 | Регулировочная шайба 0.5 | 2 |
| 13 | 4510442 | Проставка A | 22 |
| 13 | 4510442 | Проставка A | 24 |
| 14 | M122271 | Болт | 2 |
| 14 | M122271 | Болт | 4 |
| 15 | A590022 замена: A590922 | Пружинная шайба | 2 |
| 15 | A590922 замена: A590922 | Пружинная шайба | 4 |
| 16 | 4050722 | Установочный штифт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH14 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
