Пилотные гидролинии (NO.1) — HITACHI UH14

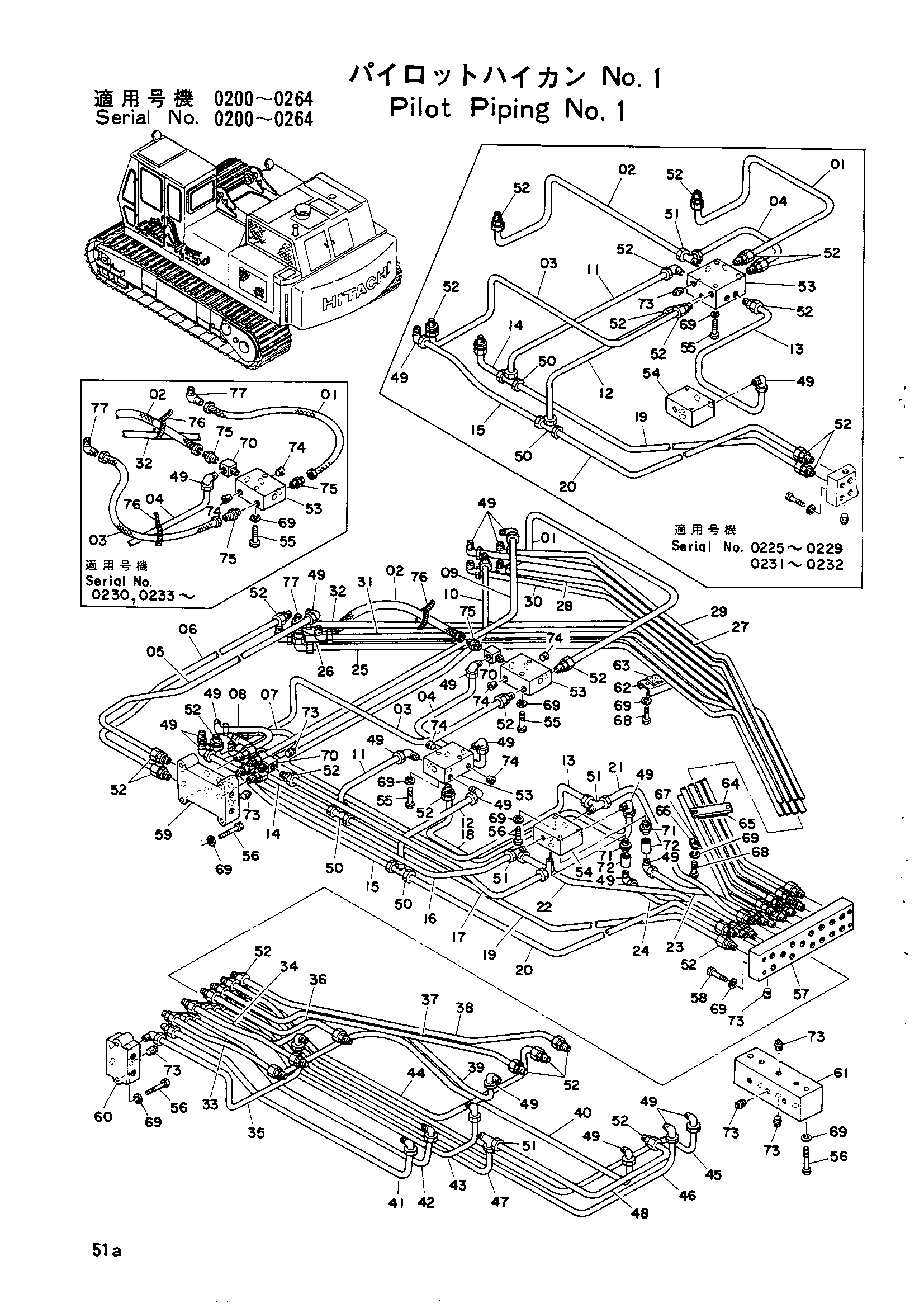

Заводская схема «Пилотные гидролинии (NO.1)» для HITACHI UH14. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4056599 | Трубка | 1 |
| 01 | 4512113 | Шланг (17) | 1 |
| 01 | 4512113 | Шланг (17) | 1 |
| 01 | 4514893 | Трубка | 1 |
| 01 | 4514893 | Трубка | 1 |
| 02 | 4512113 | Шланг (17) | 1 |
| 02 | 4512113 | Шланг (17) | 1 |
| 02 | 4512113 | Шланг (17) | 1 |
| 02 | 4514892 | Трубка | 1 |
| 02 | 4514892 | Трубка | 1 |
| 03 | 4056598 | Трубка | 1 |
| 03 | 4058740 | Резиновый шланг (5) | 1 |
| 03 | 4058740 | Резиновый шланг (5) | 1 |
| 03 | 4514890 | Трубка | 1 |
| 03 | 4514890 | Трубка | 1 |
| 04 | 4056597 | Трубка | 1 |
| 04 | 4056597 | Трубка | 1 |
| 04 | 4056597 | Трубка | 1 |
| 04 | 4514849 | Трубка | 1 |
| 04 | 4514849 | Трубка | 1 |
| 05 | 4056552 | Трубка | 1 |
| 06 | 4056553 | Трубка | 1 |
| 07 | 4056554 | Трубка | 1 |
| 08 | 4056555 | Трубка | 1 |
| 09 | 4056556 | Трубка | 1 |
| 10 | 4056557 | Трубка | 1 |
| 11 | 4034926 | Трубка | 1 |
| 11 | 4034926 | Трубка | 1 |
| 11 | 4056558 | Трубка | 1 |
| 11 | 4056558 | Трубка | 1 |
| 11 | 4056558 | Трубка | 1 |
| 12 | 4034937 | Трубка | 1 |
| 12 | 4034937 | Трубка | 1 |
| 12 | 4056559 | Трубка | 1 |
| 12 | 4056559 | Трубка | 1 |
| 12 | 4056559 | Трубка | 1 |
| 13 | 4034943 | Трубка | 1 |
| 13 | 4034943 | Трубка | 1 |
| 13 | 4056560 | Трубка | 1 |
| 13 | 4056560 | Трубка | 1 |
| 13 | 4056560 | Трубка | 1 |
| 14 | 4034939 | Трубка | 1 |
| 14 | 4034939 | Трубка | 1 |
| 14 | 4056561 | Трубка | 1 |
| 14 | 4056561 | Трубка | 1 |
| 14 | 4056561 | Трубка | 1 |
| 15 | 4034940 | Трубка | 1 |
| 15 | 4034940 | Трубка | 1 |
| 15 | 4056562 | Трубка | 1 |
| 15 | 4056562 | Трубка | 1 |
| 15 | 4056562 | Трубка | 1 |
| 16 | 4056563 | Трубка | 1 |
| 17 | 4056564 | Трубка | 1 |
| 18 | 4056565 | Трубка | 1 |
| 19 | 4053468 | Трубка | 1 |
| 19 | 4053468 | Трубка | 1 |
| 19 | 4056566 | Трубка | 1 |
| 19 | 4056566 | Трубка | 1 |
| 19 | 4056566 | Трубка | 1 |
| 20 | 4053469 | Трубка | 1 |
| 20 | 4053469 | Трубка | 1 |
| 20 | 4056567 | Трубка | 1 |
| 20 | 4056567 | Трубка | 1 |
| 20 | 4056567 | Трубка | 1 |
| 21 | 4056568 | Трубка | 1 |
| 22 | 4056569 | Трубка | 1 |
| 23 | 4056570 | Трубка | 1 |
| 24 | 4056571 | Трубка | 1 |
| 25 | 4056572 | Трубка | 1 |
| 26 | 4056573 | Трубка | 1 |
| 27 | 4056575 | Трубка | 1 |
| 28 | 4056574 | Трубка | 1 |
| 29 | 4056576 | Трубка | 1 |
| 30 | 4056577 | Трубка | 1 |
| 31 | 4056578 | Трубка | 1 |
| 32 | 4056579 | Трубка | 1 |
| 33 | 4056580 | Трубка | 1 |
| 34 | 4056581 | Трубка | 1 |
| 35 | 4056582 | Трубка | 1 |
| 36 | 4056583 | Трубка | 1 |
| 37 | 4056584 | Трубка | 1 |
| 38 | 4056585 | Трубка | 1 |
| 39 | 4056586 | Трубка | 1 |
| 40 | 4056587 | Трубка | 1 |
| 41 | 4056588 | Трубка | 1 |
| 42 | 4056589 | Трубка | 1 |
| 43 | 4056590 | Трубка | 1 |
| 44 | 4056591 | Трубка | 1 |
| 45 | 4056592 | Трубка | 1 |
| 46 | 4056593 | Трубка | 1 |
| 47 | 4056594 | Трубка | 1 |
| 48 | 4056595 | Трубка | 1 |
| 49 | 4507112 | Угловой штуцер (130) | 32 |
| 49 | 4507112 | Угловой штуцер (130) | 32 |
| 49 | 4507112 | Угловой штуцер (130) | 35 |
| 49 | 4507112 | Угловой штуцер (130) | 35 |
| 49 | 4507112 | Угловой штуцер (130) | 35 |
| 50 | 4507111 | TEE (50) | 2 |
| 51 | 4514897 | TEE (90) | 3 |
| 51 | 4514897 | TEE (90) | 3 |
| 51 | 4514897 | TEE (90) | 3 |
| 51 | 4514897 | TEE (90) | 4 |
| 51 | 4514897 | TEE (90) | 4 |
| 52 | 4507113 | Штуцер (180) | 48 |
| 52 | 4507113 | Штуцер (180) | 48 |
| 52 | 4507113 | Штуцер (180) | 52 |
| 52 | 4507113 | Штуцер (180) | 56 |
| 52 | 4507113 | Штуцер (180) | 56 |
| 53 | 4054396 | Челночный клапан | 2 |
| 53 | 4054396 | Челночный клапан | 2 |
| 53 | 4054396 | Челночный клапан | 2 |
| 53 | 9403455 | Челночный клапан | 1 |
| 53 | 9403455 | Челночный клапан | 1 |
| 54 | 9403369 | Клапан (5) | 1 |
| 55 | M111045 | Болт | 4 |
| 55 | M111045 | Болт | 4 |
| 55 | M111045 | Болт | 4 |
| 55 | M111071 | Болт | 2 |
| 55 | M111071 | Болт | 2 |
| 56 | M111063 | Болт 10X63 | 10 |
| 57 | 3004505 | Коллектор | 1 |
| 58 | M111036 | Болт | 4 |
| 59 | 4034599 | Блок | 1 |
| 60 | 4034598 | Блок | 1 |
| 61 | 4041703 | Коллектор | 1 |
| 62 | 4054025 | Хомут в сборе | 1 |
| 63 | 4034983 | Резиновая прокладка | 1 |
| 64 | 4054028 | Сиденье винт в сборе | 5 |
| 65 | 4511511 | Резиновая прокладка | 1 |
| 66 | 4054024 | Хомут в сборе | 5 |
| 67 | 4511511 | Резиновая прокладка | 1 |
| 68 | M111036 | Болт | 12 |
| 69 | A590910 | Пружинная шайба | 30 |
| 69 | A590910 | Пружинная шайба | 30 |
| 69 | A590910 | Пружинная шайба | 30 |
| 69 | A590910 | Пружинная шайба | 32 |
| 69 | A590910 | Пружинная шайба | 32 |
| 70 | 4041423 | TEE (50) | 2 |
| 71 | 94-1701 | Адаптер S (130) | 2 |
| 72 | 94-0675 | Разъём | 2 |
| 73 | 94-2022 | Пробка | 19 |
| 74 | 94-2011 | Пробка | 4 |
| 75 | 94-1301 | Адаптер | 1 |
| 75 | 94-1301 | Адаптер | 1 |
| 75 | 94-1301 | Адаптер | 3 |
| 75 | 94-1301 | Адаптер | 3 |
| 76 | 4055311 | Зажим | 1 |
| 76 | 4055311 | Зажим | 1 |
| 76 | 4055311 | Зажим | 2 |
| 76 | 4055311 | Зажим | 2 |
| 77 | 94-1401 | Угловой штуцер | 1 |
| 77 | 94-1401 | Угловой штуцер | 1 |
| 77 | 94-1401 | Угловой штуцер | 3 |
| 77 | 94-1401 | Угловой штуцер | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH14 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
