Ходовой трубопроводы — HITACHI UH14

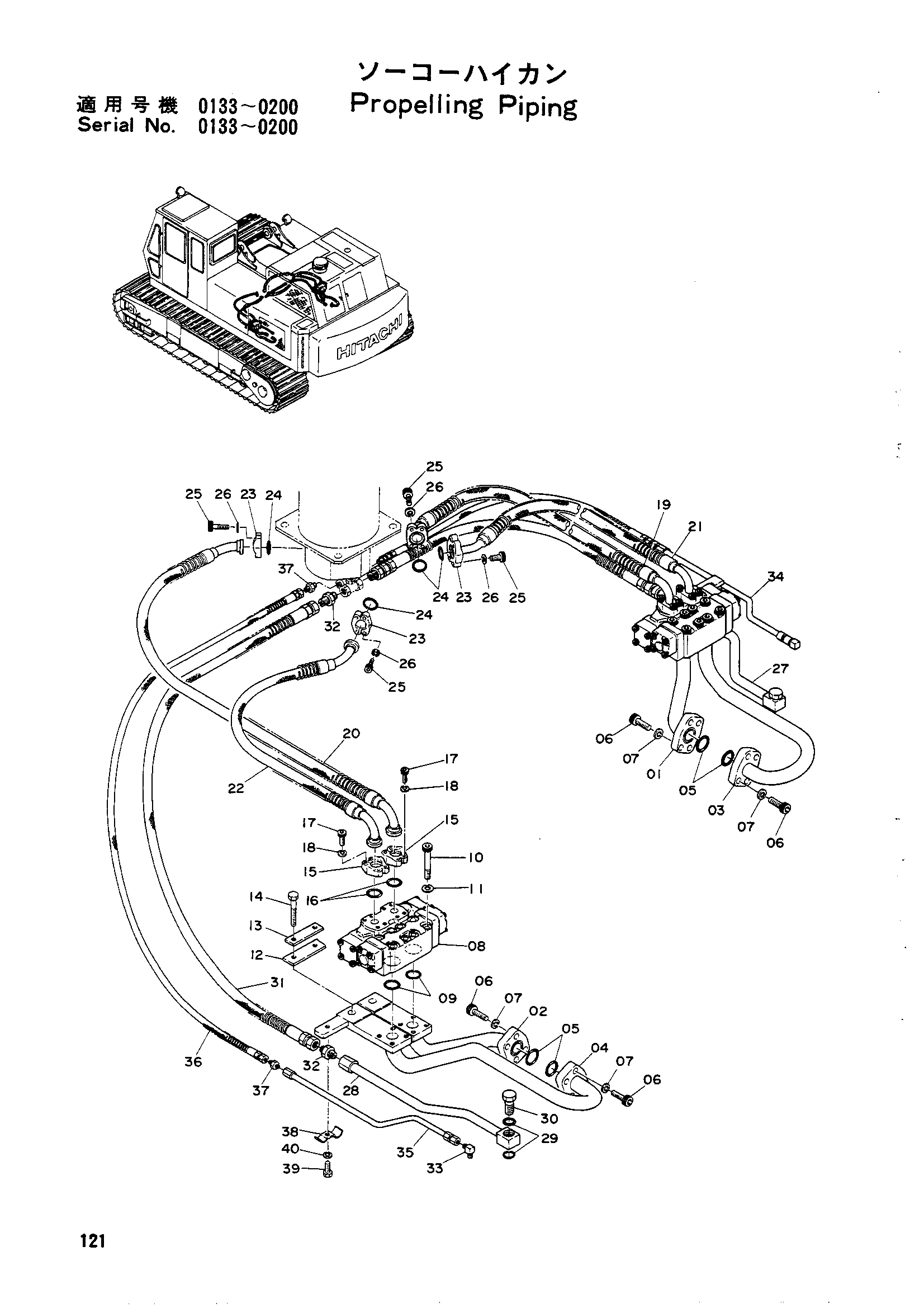

Заводская схема «Ходовой трубопроводы» для HITACHI UH14. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	7002833	Трубка (правый)	1
02	7002829	Трубка (левый)	1
03	7002834	Трубка (правый)	1
04	7002830	Трубка (левый)	1
05	A811040	Уплотнительное кольцо	4
06	M341440	Болт с внутренним шестигранником	16
07	4034594	Пружинная шайба	16
08	4048453	Тормозной клапан	2
09	A811035	Уплотнительное кольцо	2
10	4505049	Болт с внутренним шестигранником	16
11	986699 замена: 495841	Пружинная шайба	16
12	4504245	Стопорная пластина	2
13	4504247	Стопорная пластина	2
14	M111245	Болт	4
15	4505965	Разъёмный фланец	8
16	4505964	Уплотнительное кольцо	4
17	M341032	Болт с внутренним шестигранником	16
18	984054	Пружинная шайба	16
19	4507148	Шланг	1
20	4507194	Шланг	1
21	4505963	Шланг	1
22	4505962	Шланг	1
23	962453	Разъёмный фланец	8
24	966993	Уплотнительное кольцо	4
25	M351032	Болт с внутренним шестигранником	16
26	984054	Пружинная шайба	16
27	7002831	Трубка дренажный (правый)	1
28	7002835	Трубка дренажный (левый)	1
29	A810025	Уплотнительное кольцо G25	4
30	4043771	Болт соединение	2
31	4503160	Шланг	2
32	4503161	Адаптер	4
33	963162	Угловой штуцер	2
34	7002832	Трубка пилотный (правый)	1
35	7002836	Трубка пилотный (левый)	1
36	4043061	Шланг	2
37	990484	Адаптер	4
38	4508734	Хомут трубки	2
39	M111028	Болт	2
40	A590010 замена: A590910	Пружинная шайба	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH14 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
