Дренажный фильтр — HITACHI UH14

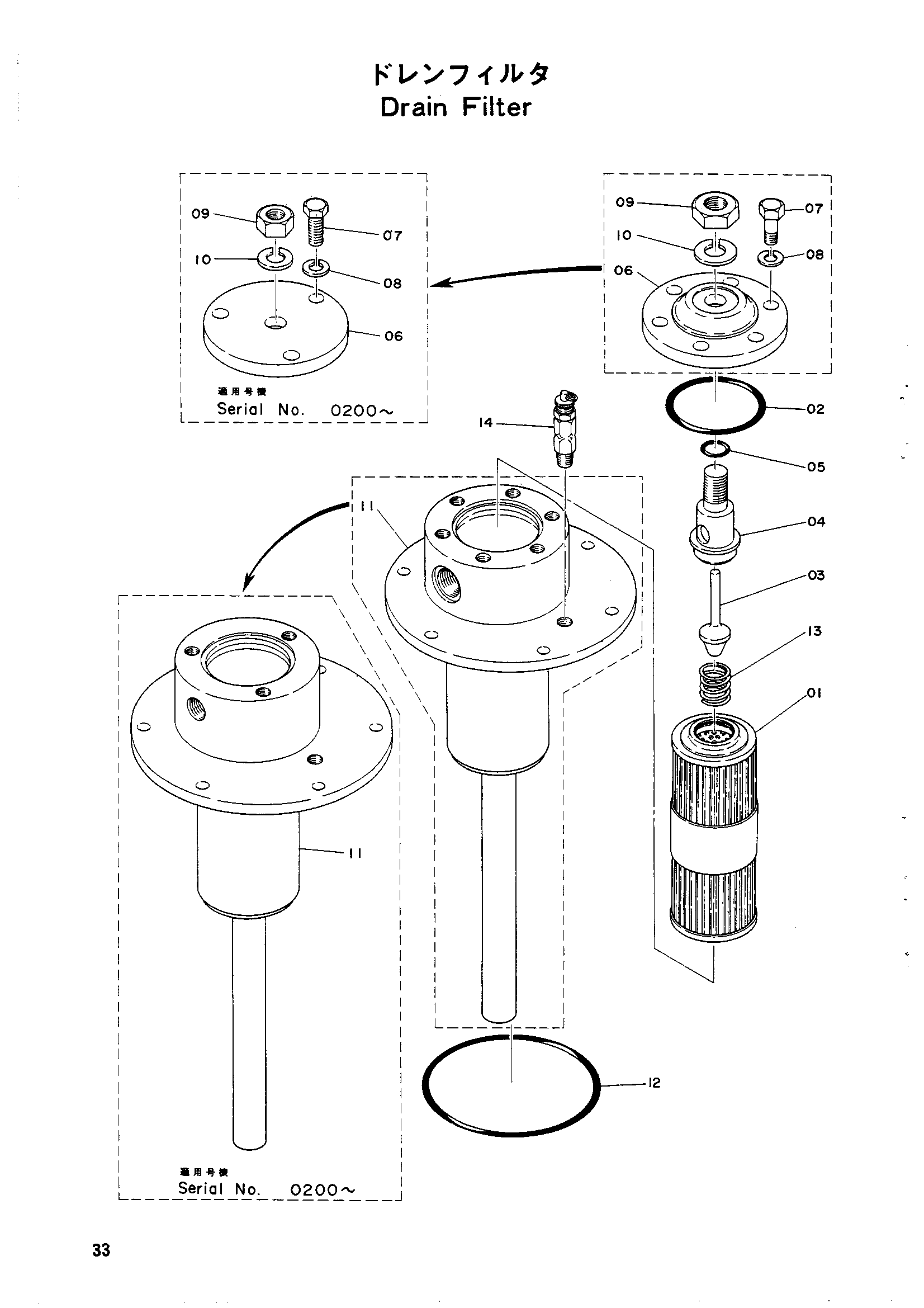

Заводская схема «Дренажный фильтр» для HITACHI UH14. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9011195 | Дренажный фильтр в сборе | 1 | |
| 9016807 | Дренажный фильтр в сборе | 1 | |
| 01 | 315041 | Фильтрующий элемент | 1 |
| 02 | 954491 | Уплотнительное кольцо (25) | 1 |
| 03 | 438814 | Клапан | 1 |
| 04 | 4003844 | Сиденье клапан | 1 |
| 05 | 954493 | Уплотнительное кольцо | 1 |
| 06 | 445539 | Крышка (UH04) | 1 |
| 06 | 455898 | Крышка | 1 |
| 07 | M111228 | Болт | 6 |
| 07 | M111232 | Болт | 3 |
| 08 | A590012 замена: A590912 | Пружинная шайба | 6 |
| 08 | A590912 замена: A590912 | Пружинная шайба | 3 |
| 09 | M501815 | Гайка | 1 |
| 10 | A590018 замена: A590918 | Пружинная шайба | 1 |
| 10 | A590918 замена: A590918 | Пружинная шайба | 1 |
| 11 | 7002096 | Корпус | 1 |
| 11 | 7003953 | Корпус | 1 |
| 12 | A810165 | Уплотнительное кольцо G165 | 1 |
| 12 | A810170 | Уплотнительное кольцо | 1 |
| 13 | 443466 | Пружина | 1 |
| 14 | 4507613 | Клапан защитный | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH14 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
